Уплотнительная обмазка

Уплотнительная обмазка

Иллюстрации

Показать все

Реферат



Изобретение относится к области огнеупоров и может быть использовано как уплотнительная обмазка по обмуровке котлов и газоходов на элек- .тростанциях, а также по обмуровке других тепловых агрегатов в других отраслях промьшленности. С целью удлинения срока жизнеспособности самотвердеющей i:- массы и повьшения ее механической прочности обмазка,включающая , мас.%: 19,5-23,.5 магнезита, 40-55 распушенного асбеста и 25-35 хлористого магния, дополнительно содержит 0,5-1,5 стеарокса-6. 1 табл.

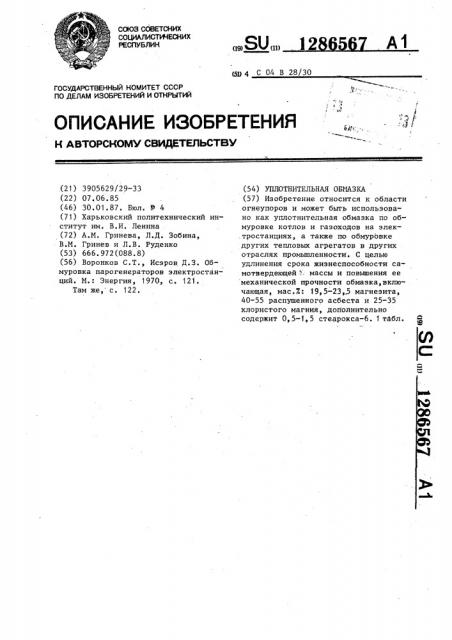

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51) 4 С 04 В 28/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР по делАм изОБРетений и ОткРытий (21) 3905629/29-33 (22) 07.06.85 (46) 30.01.87. Бюл. Р 4 (71) Харьковский политехнический институт им. В.И. Ленина (72) А.M. Гринева, Л.Д. Зобина, В.M. Гринев и Л.В. Руденко (53) 666.972(088.8) (56) Воронков С.Т., Исэров Д.З. Обмуровка парогенераторов электростанций. M. Энергия, 1970, с. 121.

Там же, с. 122. (54) УПЛОТНИТЕЛЬНАЯ ОБИАЗКА (57) Изобретение относится к области огнеупоров и может быть использовано как уплотнительная обмазка по обмуровке котлов и газоходов на электростанциях, а также по обмуровке других тепловых агрегатов в других отраслях промышленности. С целью удлинения срока жизнеспособности самотвердеющей .- массы и повышения ее механической прочности обмазка,включающая, мас.Х: 19,5-23,5 магнезита, 40-55 распушенного асбеста и 25-35 хлористого магния, дополнительно содержит 0,5-1,5 стеарокса-6. 1 табл.

1286567

Изобретение относится к огнеупорам и может быть использовано как уплотнительная обмазка по обмуровке котлов и газоходов на электростанциях, а также по обмуровке других тепловых агрегатов других отраслей промышленности.

Целью изобретения является удлинение срока жизнеспособности само4 твердеющей, массы и повышение ее 10 механической прочности.

Стеарокс-6 представляет собой смесь продуктов реакции 6 молей окиси этилена и стеариновой кислоты со вспомогательным веществом ОП-7 или препаратом ОС-20.

Структурная формула стеарокса-6:

СН (СН ), СОО (СН СН О) п. Н, где и ,а среднем равно 6, По внешнему ви-. ду стеарокс-6 представляет собой сиРопообразную или пастообразную массу желтоватого или светло-коричневого цвета. Число омыления равно

80-88 содержание влаги не более 1%,i

9 25 pH однопроцентного раствора 7-9.

Механизм взаимодействия образованной системы магнезит-стеарокс-6хлористый магний заключается в следующем. Стеарокс-6, адсорбируясь полярным концом на активных участках частиц

Ф магнезита, своими длинными, разветвленными гидрофобными концами перекрывает доступ ионам ОН, а также раствору хлористого магния к поверхности

35 частиц магнезита, что препятствует гидратации магнезита.

Это также приводит к тому, что во Да и раствор хлористого магния располагаются вокруг крупных агрегатов,образованных магнезитом и стеароксом-6, вызывая разжижение массы, а значит, повышенную пластичность и удобоукладываемость массы. Вследствие защиты магнезита от взаимодействия с водой и хлористым магнием срок жизнеспособности массы возрастает.

С. течением времени пленка стеарок-50 са-6 разрушается. Это происходит потому, что взаимодействуя с оксидом магния, стеарокс-6 образует магниевую соль стеариновой кислоты — стеарат магния. Длинные цепи стеарокса-6 при этом разрываются, открывая доступ воЦе и раствору хлористого магния к маг" йезитовым частицам. Дальнейшее взаимоДействие между составляющими магнезит — раствор хлористого магния протекает так же, как в массах без добавки стеарокса-6, но все процессы протекают замедленно, так как образован= ные стеараты магния и осколки цепочек стеарокса продолжают оказывать влияние на эти процессы, В результате происходит удлинение срока жизнеспособности предлагаемой массы в 6-8 раз по сравнению с известной массой, что облегчает изготовление и испольэование ее в производстве, когда масса после приготовления не изменяет своих свойств в течение 1,5-2 смен.

Образование геля Ms(OH) и оксихлоридов магния также идет медленно, причем структура массы получается мелкокристаллическая, что приводит к значительному росту механической прочности массы.

Обмазку готовят следующим образом.

1онкомолотый магнезит обрабатывают стеароксом-6, затем смешивают с распушенным асбестом. После этого смесь увлажняют раствором хлористого магния с плотностью 1,2 г/см . После з перемешивания масса готова к использованию.

Пример. 19,5Х тонкомолотого магнезита обрабатывают 0,5% стеарокса-6 и перемешивают 3-5 мин. Подготовленный таким образом магнезит смешивают с 50Х распушенного асбеста, а затем — с 30% раствора хлористого магния плотностью 1 2 г/см . После

3 ,перемешивання в течение 7-10 мин массу можно наносить на поверхность.

Аналогичным образом готовят и другие массы, состав и свойства которых представлены в таблице.

Как видно иэ таблицы, наилучшими свойствами обладает состав 2, содержащий 1% стеарокса-6. Составы 1 и

3 близки по свойствам к массе 2. Это объясняется тем, что введенного оптимального количества стеарокса-6 достаточно для покрытия поверхности магнеэитовых частиц гидрофобной пленкой, которая защищает магнезит от гидратации и тем самым увеличивает срок жизнеспособности состава, формула изобретения

Уплотнительная обмазка, включающая магнезит, распущенный.асбест и. раствор хлористого магния, плотностью 1,2 г/м, о т,л и ч а ю щ а яэ

19, 5-23, 5

Показатели

Состав по изобретению

) 2 3

) 4

Состав, мас.7:

° 23,5

19,3

19,5

Магнезит

40

Асбест

51,7

29

25

Хлористый магний

Стеарокс-6

0,5

1,5

Свойства масс

12 16

Жизнеспособность,ч, Предел прочности при сжатии, МПа

15,5

Составитель Н. Кошелева

Техред Л .Олейник Корректор О. Луговая

Редактор Н. Швыдкая

Заказ 7679/23 Тираж 588

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Н-35, Раушская наб., д. 4/5 с, 1, Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

3 1286567 ся, тем, что, с целью удлинения срока жизнеспособности и повышения механической проч— ности,массы, она дополнительно содержит стеарокс — 6 при следующем соотношении компонентов, мас.Х.

Магнезит

Распушенный асбест 40-55

Раствор хлористо-. го магния

25-35 плотностью 1,2 г/м

Стеарокс-6 . 0 5-1,5
