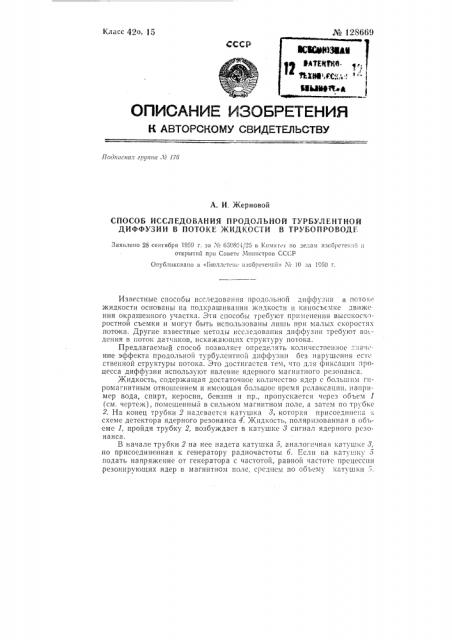

№ 128669

Класс 42О, 15

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подппснп.| группп Л : 176

А. И. Жерновой

СПОСОБ ИССЛЕДОВАНИЯ ПРОДОЛЬНОЙ ТУРБУЛЕНТНОЙ

ДИФФУЗИИ В ПОТОКЕ ЖИДКОСТИ В ТРУБОПРОВОДЕ

Заявлено 28 сентября 1959 г. за ¹ 08о8.":4/25 в Кочиг" г по лелагп изобретен:Hl открытий при Совете Министров СССР

Опубликовано в «Б|оллетенс изобретений:> ¹ 10 за 1с00 г

Известные способы исследоваш|я продольной диффузии в поroк.

ЖИДКОСТИ ОСНОВань| На ПОдКраШИВаиии ЖНД!сОСТИ И КИНОСЪСЗ|КЕ дВИЖС ния окрашенного участка. Эти способы требу|от применения высокоскоростной съемки и могут быть использованы лишь при малых скоростях потока. Другие известные методы исслсдования диффузии требуют вв— дения в поток датчиков, искажающих структуру потока.

Предлагаемый способ позволяет определять количественное .=. |ач. ние эффекта продольной турбулентной диффузии без нарушения ест ственной структуры потока. Это достигается тем, что для фиксации процесса диффузии используют явление ядерного магнитного резонанса.

Жидкость, содержащая достаточное количество ядер с большим гиромагнитным отношением и имеющая большое время релаксации, например вода, спирт, керосин, бензин и пр., пропускается через объем 1 (CitI. tICPTCiK), ПОМС|ЦСННЫй B Cli.tlhHOitI 5131 HIITHO .tI i70.7О, а ЗатСМ IIO тР OKC

2. На конец трубки 2 надевается катушка 8, которая присоедине. .", схеме детектора ядерного резонанса 4. Жидкость, поляризованная в ооъемс 1, пройдя трубку 2, возбуждаст в катушке 3 сигнал ядерного резонанса.

В начале трубки 2 на нее надста катушка 5, аналоп|чная катушке 8, но присоединенная к генератору радиочастоты 6. Если па катушку 5 подать напряжение от генератора с частотой, равной частотс прецессии резонирующих ядер в магнитном поле, среднем по объему катушки . № 128бб9 фФ » 1 той н(ид уфь1 .щДффающая мимо кату1пки 5, будет размагничивать=», т.с . с момента появления.в катушке о осциллирующего магнитного поля из трубки будет вйхсфАть неполяризованная жидкость.

Граница, дрздыяющая поляризованную и деполяризованную жидкость, в начальный момент Времени прОходит 1(0 торцу катушки д, О нижнем к ка1гуа1й " г. т 1ри дальнейшем течении жидкости, в результате продольной турбулентной диффузии, фронт деполяризации расплывается вдоль потока в обе стороны от этого начального сечения, движущегося со средней скорость1. Амплитуда сигнала ядерного резонанса в катушке 3 пропорциональна величине вектора поляризации ядер, усредненной по объему катушки. Когда по катушке протекает жидкость неполяризованная, амплитуда сигнала пренебрежимо мала. При прохождении через катушку фронта деполяризации, амплитуда сипIàëà постепеíHО уменьшается. Зная структуру фронта деполяризации, можно определит характеристики турбулентного потока.

Предмет изобретения

Texpeë А. Сосина

Корректор A. И. Блеус

Редактор Н. С, Кутафина

Зак. 5119 Цена 25 коп. Тираж 700

Поди. к печ. 7Л 1-80 г. Формат бумаги 70X108 /, Ооъем 0,17 п. л.

Информационна-издательский отдел Комитета tIG делам изобретений H открытий при

Совете Министров СССР, Москва, Центр, М. Черкасский пер., д. 2/6.

Типография Комитета по делам изобретений и открытнй при Совете Министров СССР

Москва, Петровка, 14.

Способ исследования продольной турбулентной диффузии в потоке жидкости в трубопроводе, Отл и ч а ю шийся тем, что, с целью Определения количественного значения эффекта продольной турбулентной диффузии без нарушения структуры потока, для фиксации процесса диффузии используют явление ядерного магнитного резонанса.
