Реферат

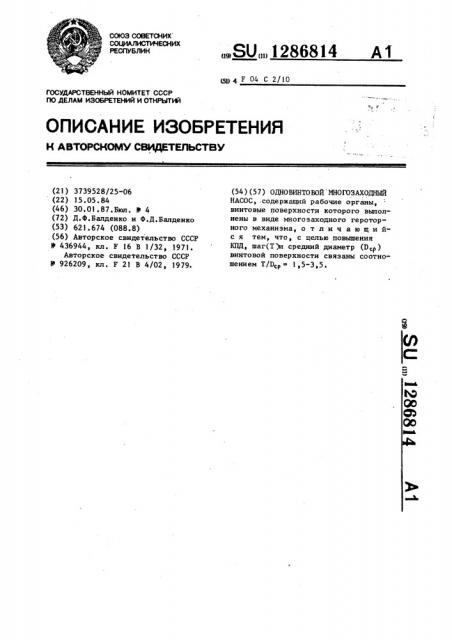

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU 1286814 А1 д11 4 F 04 С 2/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3739528/25-06 (22) 15.05.84 (46) 30.01.87.Бюл. В 4 (72) Д.Ф.Балденко и Ф.Д.Балденко (53) 621 ° 674 (088.8) (56) Авторское свидетельство СССР

Ф 436944, кл. F !6 В 1/32, 1971.

Авторское свидетельство СССР

Р 926209, кл. F 21 В 4/02, 1979. (54 ) (5 7 ) ОДНО ВИНТО ВОЙ МНОГОЗАХОДНЫЙ

НАСОС, .содержащий рабочие органы, винтовые поверхности которого выполнены в виде многоэаходного героторного механизма, о т л и ч а ю щ и йс я тем, что, с целью повышения

КПД, шаг(Т)и средний диаметр (Р 1 ) винтовой поверхности свяэаны соотношением Т/Вс = 1,5"3,5.!

;> 1168 4

И »б) !)етеиие относится к гидромашииос троенин>, в частности к однавин— товл>м многозаходным насосам и может быть использовано в общем машиностроении и в различных областях горного дела, например, при механизированной добыче нефти и других пластовых жидкостей из скважины.

Цель изобретения — повышение KIUI.

Па фиг.1 представлен одновинтовой многозаходный насос в скважинном исполнении, продольный разрез; на фиг.2 — сечение А-А на фиг.1; на фиг. 3 — развертка линии контакта рабочих органов насоса на плоскость;

15 на фиг. ч — график изменения относительной длины контактной линии рабочих органов насоса на длине шага ст атора в зависимости от п ар аметра

Ст для героторных механизмов с различными кинематическими отношениями; на фиг. 5 — график изменения относительной длины контактной линии рабочих органов насоса на длине шага

25 отатора в зависимости,от параметра

С для героторных механизмов с различными параметрами формы зуба С на примере механизма с i = 5:6.

Одновинтовой многозаходный насос состоит из верхнего переводника 1, 30 на котором он на колонне насосных труб (не показана) спускается в скважину, статора 2, конструктивно выполненного в виде корпусной детали и установленного в статоре ротора 3, а также промежуточного переводника

4. Приводом насоса является расположенный под ним погружной электродвигатель 5, выходной вал 6 которого посредством шарнирного соединения 7

40 связан с ротором 3. В нижней части промежуточного переводника ч выполнены радиальные отверстия (не показаны), закрытые снаружи приемной . сеткой 8.

Роrоp 3 и статор 2 являются рабочими органами насоса, винтовые поверхности которого выполнены в виде многозаходного героторного механизма (в случае, представленном на фиг.

1 и 2, с кинематическим отношением

3:ч, т.е, ротор имеет трехзаходную винтовую поверхность, а статор четырехзаходную). !!!аг и средний диаметр винтовой поверхности связаны соотношением Т/0< = 1,5-3,5.

Насос работает ледун шим образом. (У 19 С\ 9 ) У вЂ” рабочий объем насоса; — кинематическое отношение; параметр винтовой поверхности, определяемый как отношение шага Т рабочего органа к его среднему диаметру;

С вЂ” параметр формь> зуба. где V

Ст

Для насосов, имеющих постоянный рабочий объем, длина контактной линии, а следовательно, КПД являются функцией трех параметров

I. = f (i, С, С ).

Установлено, что для много заход1 ных насосов с широким диапазоном параметров i и С существует область параметра Ст, обеспечивающего минимум длины контактной линии и определяемого в диапазоне 1,5-3,5 (фиг.

3 — 5).

При вращении погружного электро— двигателя 5 крутящий мэмент с его выходного вала 6 через шарнирное соединение 7 передается на ротор 3.1loследний, совершая планетарное движение внутри статора 2, непрерывно перемещает порции жидкости, находящиеся внутри шлюзов (не обозначены),образованных винтовыми поверхностями ротора 3 и статора 2 ° Согласно общей теории одновинтовых насосов длина ротора статора выбирается исходя из необходимого напора, а .подача насоса определяется рабочим объемом насоса и частотой вращения приводного вала.

При работе насоса жидкость поступает через фильтр 8 во внутреннюю полость промежуточного переводника ч, далее через пару ротор-статор — во внутреннюю полость переводника 1 и через трубы — на поверхность.

Осевые нагрузки, действующие на ротор, воспринимаются осевой опорой (не показана), расположенной внутри погружного двигателя 5.

Для галимы насосов, развивающих идентичный напор и сконструированных из одинаковых материалов, уровень потерь определяется длиной контактной линии пары ротор-статор.

В общем виде длина контактной линии L представляет собой функцию нескольких параметров

А-А б
