Реферат



Изобретение относится к криогенной технике, конкретно к криостатам с регулируемой температурой для оптических исследований. Целью изобретения является расширение функциональных возможностей с одновременным уменьшением габарита криостата. Криостат содержит цилиндрический вакуумированньй корпус 1 с боковыми оптическими окнами 15, размещенные в

70 Д1

09) (11 (51)4 F 17 С 13/08 /F 25 D 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3888284/31-26 (22) 24.04.85 (46) 30.01 87. Бюл. У 4 (71) Специальное конструкторско-технологическое бюро Донецкого физикотехнического института АН УССР (72) А.Г.Демишев, Д.П.Пелых и З.З.Суплин (53) 621.59(088.8) (56) Авторское свидетельство СССР

У 945582, кл. F 16 Ь 51/02, 1980.

1ЙЭ, 1982, У 5, с. 225-227. (54) КРИОСТАТ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ gLEJlAM ИЗОБРЕТЕНИЙ И OTHPHTVM (57) Изобретение относится к криогенной технике, конкретно к криостатам с регулируемой температурой для оптических исследований. Целью изобретения является расширение функциональных воэможностей с одновременным уменьшением габарита криостата.

Криостат содержит цилиндрический вакуумнрованный корпус 1 с боковыми оптическими окнами 15, размещенные в

1286870 нем теплообменник 3 с образцом 4, соединенными сильфонами 11, располоустройство 7 для углового перемещения женными друг под другом перпендикуляробразца относительно окон, входной 8 но и симметрично оси корпуса криои выходной 9 трубопроводы для хлад- стата с образованием У-образного коагента, прикрепленные к корпусу крио- лена. В случае идентичности сильфонов стата и теплообменнику через компен- угол изгиба каждого из них вдвое меньсаторы 10. Каждый компенсатор снабжен - ше компенсируемого угла перемещения не менее чем двумя последовательно образца. 3 ил.

Изобретение относится к криогенной технике, а именно к криостатам с регулируемой температурой для оптических исследований.

Целью изобретения является расшире- 5 ние функциональных возможностей с одновременным уменьшением габарита криостата.

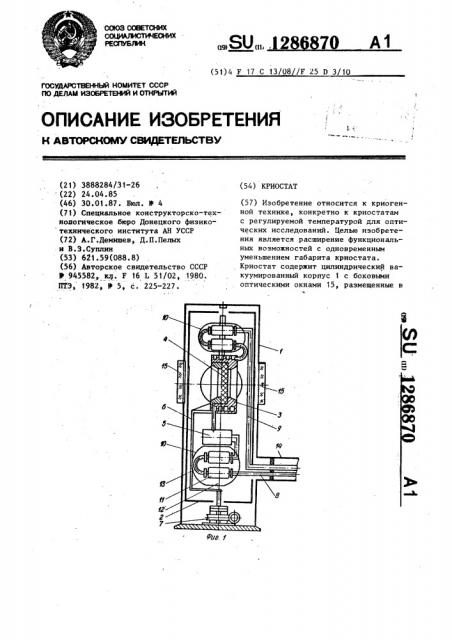

На фиг. 1 представлен криостат, общий вид; на фиг. 2 — компенсатор, продольное сечение; на фиг. 3 — расположение сильфонов компенсатора до и после поворота образца (вид А на фиг. 2).

Криостат содержит цилиндрический вакуумированный корпус 1, внутри кото рого размещен экран 2, теплообменник 3 с образцом 4 и нагревателем 5.

Теплообменник через термоопору 6 соединен с устройством 7 для углового перемещения образца. К теплообменнику подведены входной 8 и выходной 9 трубопроводы для хладагента, которые снабжены компенсаторами 10 в виде V-образного колена.

Прямолинейные участки каждого компенсатора представляют собой сильфоны 11, расположенные друг под другом перпендикулярно и симметрично относительно оси 12 корпуса криостата (вращения образца). Перегибы компенсаторов выполнены в виде жестких фитингов 13. Через боковой фланец 14 трубопроводы для хладагента соединены с внешней средой. Корпус криоста- 35 та снабжен боковыми оптическими окнами 15.

Криостат работает следующим образом.

При помощи устройства для углового перемещения образец с теплообменником ориентируют соответствующим образом относительно оптических окон.

Изменение угла размещения образца относительно окон достигают за счет упругой деформации Ч-образных компенсаторов. В случае идентичности сильфонов угол изгиба каждого из них вдвое меньше компенсируемого угла перемещения образца. 1

Затем из сосуда Дьюара по переливному сифону (не показан) хладагент подают через выходной компенсатор и нагреватель в теплообменник, вследствие чего образец приобретает заданную температуру. Затем отработанные пары хладагента через входной компенсатор выводят из криостата.

Таким образом, расширяется диапазон измерений оптических свойств образца с одновременным уменьшением габарита криостата. Угол расположения образца относительно оптической оси криостата изменяют в пределах

0 — 180ов процессе одного эксперимента.

При этом исключена возможность нерегулируемого смещения образца при колебаниях давления в трубопроводах для хладагента.

Формула изобретения

Криостат, содержащий цилиндрический вакуумированный корпус с боковыми оптическими окнами, размещенные в нем теплообменник с образцом, устройство для углового перемещения образца относительно окон, входной и выходной трубопроводы для хладагента, прикрепленные к корпусу криостата и теплообменнику через компенсаторы, отличающийся тем, что, с целью расширения функциональных возможностей с одновременным

Фиг. 2

Вид 4

После лооората(УО /

До аойроюа

Фиг. 3

î — уеол подорота образца, Я/, ф2 — угли изгиба силафоиоб

Составитель А.Берлин

Редактор Н.Горват Техред Л.Сердюкова 1 орректор Г.Решетник

Заказ 7702/38 Тираж 451 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óàãîðîä, ул.Проектная, 4

3 1286870 4 уменьшением габарита, каждый компен- сильфонов, расположенных друг под сатор выполнен по крайней мере нз другом перпендикулярно и симметрично двух последовательно соединенных оси корпуса криостата.
