Пневматический двухпозиционный регулятор

Пневматический двухпозиционный регулятор

Иллюстрации

Показать все

Реферат



Изобретение относится к техническим средствам управления, а именно к пневматическим двухпозиционным регуляторам. Цель изобретения - расширение области применения. Регулятор содержит сигнализаторы верхнего и нижнего значений давления, выходное реле 3, выход которого соединен с выходным каналом регулятора, и два командных канала 4 и 5, причем первый командный канал связан с каналом сброса сигнализатора нижнего предельного значения, а второй - с минусовой камерой выходного рапе. За счет введения блокировок от внешних дискретных сигналов обеспечивается возможность применения предложенного регулятора в системах управления связанными технологическими переменными . 1 ил. с (Л

„„80„„1287101 А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 G 05 B 1)/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,:д

К Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3909036/24-24 (22) 11.06.85 (46) 30.01 87. Бюл. 9 4 (71) Всесоюзный научно-исследовательский институт природных газов (72) В.M.Êóäèíoâ (53) 621-525(088.8) (56) Авторское свидетельство СССР

Ф 252744, кл. G 05 В 11/44, 1967.

Авторское свидетельство СССР

9 391011, кл. G 05 В 11/54, 1971. (54) ПНЕВМАТИЧЕСКИЙ ДВУХПОЗИЦИОННЬЙ

РЕГУЛЯТОР (57) Изобретение относится к техническим средствам управления, а именно к пневматическим двухпозиционным регуляторам. Цель изобретения — расширение области применения. Регулятор содержит сигнализаторы верхнего и нижнего значений давления, выходное реле 3, выход которого соединен с выходным каналом регулятора, и два командных канала 4 и 5, причем первый командный канал связан с ка" налом сброса сигнализатора нижнего предельного значения, а второй — с минусовой камерой выходного репе.

За счет введения блокировок от внешних дискретных сигналов обеспечивается возможность применения предложенного регулятора в системах управления связанными технологическими переменными. 1 ил.

1287101

Тираж 862 Подписное

Изобретение относится к техническим средствам автоматизации, а именно к пневматическим двухпрэиционным регуляторам, и может быть использовано в сложных системах управления про- 5 изводственными процессами.

Цель изобретения — расширение области применения.

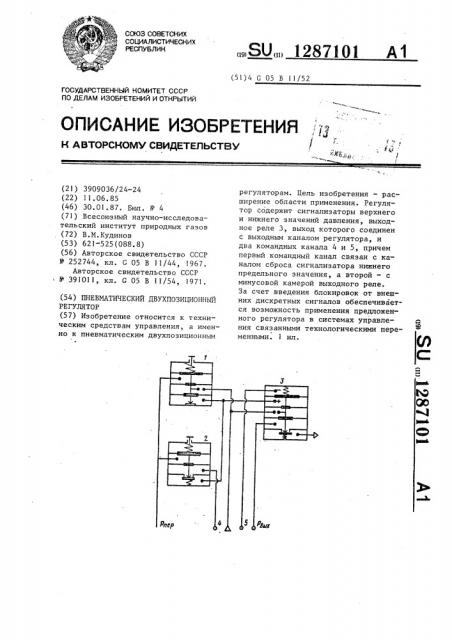

На чертеже приведена принципиальная схема регулятора.

Регулятор содержит сигнализатор 1 верхнего значения, снабженный замыкающим контактом и каналом питания

Р»» сигнализатор 2 нижнего эначе" ния, снабженный замыкающим контактом

f5 и каналом сброса P, ð, выходное реле

3 и два командных канала 4 и 5.

Входные камеры сигналиэаторов 1 и 2 соединены с каналом регулируемой переменной Р„ер . Выход сигнализатора

1 верхнего значения связан через замыкающий контакт с каналом питания

Р„„ и непосредственно с плюсовой камерой выходного реле 3 и с выходом сигнализатора 2 нижнего значения, сообщенным через замыкающий контакт с каналом сброса и первым командным каналом 4. Минусовая камера выходного реле 3 соединена со вторым командным каналом /5, а его выход — с выходным каналом регулятора Р ы„.

Регулятор работает следующим образом.

В режиме нормального функционирования командные сигналы в каналах 4 и 5 имеют нулевое значение.

Предварительно с помощью пружин

/ сигнализаторов 1 и 2 настраивают требуемые пороговые значения Р и Р„.

Пока входной сигнал Р„ меньше нижней границы Р„, давление в плюсовой камере выходного реле, а соответственно и на его выходе, Равно 45 нулю. В момент достижения равенства

Р„р = Р„контакт сигнализатора 2 рапер зомкнется, но состояние его выхода и выхода регулятора не изменится.

Когда входной сигнал превысит верхнюю границу Р„ р ) Р, на выходе сигнализатора 1 сформируется единичный

ВНИИПИ Заказ 7713/49

Произв.-полигр. пр-тие, г. дискретный сигнал, повторяемый с усилением по мощности выходным реле.

При дальнейших изменениях входного сигнала выходной сигнал сохраняется неизменным и равным "1", пока регулируемая величина не станет меныпе нижней границы Рнер с P „. При этом замыкается контакт сигнализатора 2, давление в плюсовой камере выходного реле 3 сбрасывается до атмосферного и выходной сигнал принимает нулевое значение °

Командные сигналы 4 и 5 используются для введения дополнительных блокировок по внешним дискретным сигналам. Появление единичного сигнала в первом командном канале 4 обеспечивает высокий уровень на выходе регулятора (P „,„ = 1), а дискретный сигнал 1" во втором командном канале 5 обнуляет выход регулятора (Рььп

Благодаря этому обеспечивается .возможность использования предложенного регулятора в сложных системах управления связанными технологическими переменными.

Формула и з обретения

Пневматический двухпозиционный регулятор, содержащий сигналиэатор верхнего значения, снабженный замыкающим контактом и каналом питания, сигнализатор нижнего значения, снабженный замыкающим контактом и каналом сброса, и выходное реле, выход которого связан с выходными каналами регулятора, отличающийся тем, что; с целью расширения области применения, к нему дополнительно подключены два командных канала, причем выход сигнализатора верхнего значения соединен через замыкающий контакт с каналом питания и.непосредственно с плюсовой камерой выходного реле и с выходом сигнализатора нижнего значения, сообщенным через замыкающий контакт с каналом сброса и первым командным каналом, другой из которых подключен к минусовой камере выходного реле.

Ужгород, ул. Проектная,
