Устройство мазлаха для изготовления фигурных колб люминесцентных ламп

Устройство мазлаха для изготовления фигурных колб люминесцентных ламп

Иллюстрации

Показать все

Реферат



Изобретение относится к светотехнической промьшшенности. Цель - повьшение производительности при изготовлении фигурных колб люминесцентных ламп. Устройство содержит узел (У) изгибания колб (К) и пластины-рычаги (ПР), установленные с возможностью поворота на 90 относительно оси шаблона. Цель достигается тем, Г« Г« что в устройство введен У подогрева прямолинейных заготовок R, .содержащий основание 7, закрепленное на цилиндре 8, снабженном шестерней 12,находящейся , в зацеплении с шестерней 13, эксцентрик 14 с кольцевым выступом 18, по которому скользят Z-образные планки 17. На эксцентрик 14 надето кольцо 19, шарнирно соединенное с шатуном 20 и Z-образной тягой 21, шарнирно соединенной с планками 24, связанными с ПР, на которых установлены захваты 26 с тремя подпружиненными губками 27, прижимающими колбу к упору 28, а узел отжига содержит неподвижный цилиндр 4I с установленной в нем осью 42, в верхней части которой закреплен диск 43 с окнами 44, связанный посредством храпового механизма 45 и рычага 46 с приводом. Изобретение позволяет механизировать процесс изгибания К. 4 ил. Г

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU» 12 724

А1 (51)4 Н 01 ) 9/00

OllH0AHHE. ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3519772/24-21 (22) 08.12.82 (46) 30.0).87.Бкп. )) 4 (72) В.С.Мазлах (53) 621;327.534. 1 (088.8) (56) Патент США Ф 3514276, кл.65-103, )970.

Авторское свидетельство СССР

У 1142425, кл. Н 01 J 9/00, 19.03.82 ° (54) УСТРОЙСТВО МАЗЛАХА ДЛЯ ИЗГОТОВЛЕНИЯ ФИГУРНЫХ КОЛБ ЛШ)ИНЕСЦЕНТНЫХ

ЛАМП (57) Изобретение относится к светотехнической промышленности. Цель— повышение производительности при изготовлении фигурных колб люминесцентных ламп. Устройство содержит узел (У) изгибания колб (К) и пластины-ры.чаги (ПР), установленные с возможностью поворота на 90 относительно оси шаблона. Цель достигается тем, 1 14 что в устройство введен У подогрева прямолинейных заготовок К, содержащий основание 7, закрепленное на цилиндре 8, снабженном шестерней 12,находящейся в зацеплении с шестерней

13, эксцентрик 14 с кольцевым выступом 18, по которому скользят Z-образные планки 17. На эксцентрик )4 надето кольцо 19, шарнирно соединенное с шатуном 20 и Z-образной тягой 21 ° шарнирно соединенной с планками 24, связанными с ПР, на которых установлены захваты 26 с тремя подпружиненными губками 27, прижимающими колбу к упору 28, а узел отжига содержит неподвижный цилиндр 41 с установленной в нем осью 42, в верхней части которой закреплен диск 43 с окнами

44, связанный посредством храпового механизма 45 и рычага 46 с приводом.

Изобретение позволяет механизировать процесс изгибания К. 4 ил.

128? 24

Изобретение относится к светотехнической промышленности и может быть использовано в производстве люминесцентных ламп.

Целью изобретения является повышение производительности за счет механизации процесса изгибания фигурных колб.

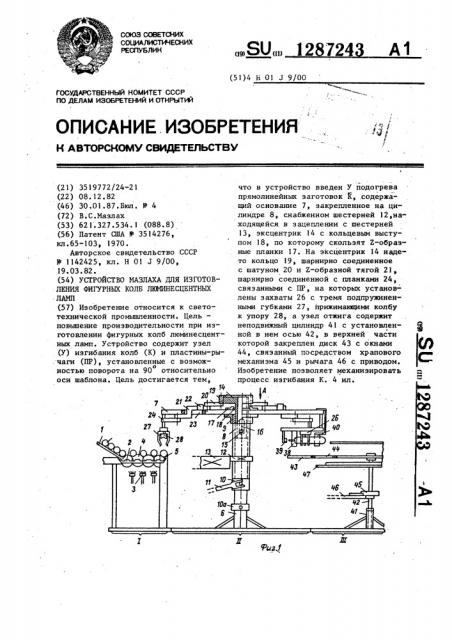

На фиг.1 приведены узлы устройства, фронтальная проекция; на фиг.2— вид А на фиг. 1; на фиг. 3, 4 — схемы вариантов исполнительных механизмов узла изгибания для W-образной и квадратной ламп. Пунктиром показано положение осевой линии изогнутой

f5 колбы.

Узел подогрева прямолинейных заготовок колб содержит наклонные направляющие 1 планки 2 переноса колб меж-.

Э

>0 ду огневыми позициями, снабженными горелками 3 по числу формируемых ко.лен, вращающиеся диски 4 и выходную позицию 5.

Узел изгибания содержит колонку

6, на которой размещено основанйе 7, закрепленное на цилиндре 8 с помощью фланца 9..При. этом муфта 10 шарнирно связана с вилкой рычага 11, а цилиндр 8 снабжен шестерней 12 находящейся в зацеплении с шестерней 13.

На верхней части колонки 6 установлены эксцентрик 14, ролик 15, который находится в пазе 16 и закреплен на колонке 6. На основании 7 закреплены Z-образные планки 17 с возмож35 лостью скольжения по кольцевому выступу 18 эксцентрика 14. На эксцентрик 14 надето кольцо 19, шарнирно соединенное с шатуном 20 и Z-образ40 ной тягой 21, установленной с возможностью перемещения в направляющих 22 и проходящей через окно 23 в основании 7, где она шарнирно соединена с планками 24, связанными с рычагами

25. На рычагах 25 установлены захваты 26 с тремя подпружиненными губками 27, прижимающими колбу к упору 28.

Захваты 26 установлены на ползуне

29, снабженном роликом 30, который соединен с кулисами 31, установленными с помощью стоек 32 и 33. Крайние губки захватов 26 скреплены планкой 34 с хвостовиками 35, сопряженным сроликом тяги 36, связанной с

55 электромагнитом 37. На рычагах 25 установлены неподвижные упоры 38 для концов колб, а на одном рычаге размещен наконечник 39 для подачи воздуха

3 2 в колбу. На основании 7 между рычага- ми 25 установлены подогреваемые шаблоны 40.

Узел отжига содержит неподвижный . цилиндр 41 с установленной в нем осью 42, в верхней части которой закреплен диск 43 с окнами 44, связанный посредством храпового механизма

45 и рычага 46 с приводом. Кожух 47 печи отжига выполнен в виде закрытого цилиндра с окном в его верхней части для загрузки и выгрузки изогнутых колб. На дне кожуха размещены подогреватели в виде полуколец.

При изгибании колбы для У-образной лампы устройство работает следу.ющим образом.

Узел подогрева прямолинейных заготовок колб производит нагрев баллонов в местах изгибания и подает на выходную позицию 5, При этом основание 7 ререходит в нижнее положение и губки 27 охватывают колбу, прижимая ее к упору 28. Затем основание переходит в верхнее положение и соо вершает поворот на 180 . При этом кольцо 19 скользит по эксцентрику 14 и через шатун 20, тягу 21, планки 24 приводит к перемещению рычагов 25, при. сближении которых колба огибает шаблон. 40. Воздух через наконеч-. 1 ники 39 поступает в колбу и раздувает колено до требуемой формы, а зах" ваты 26 подтягивают концы колбы до упоров 38, после чего губки 27 пробуксовывают вдоль колбы. Далее основание 7 переходит в нижнее положение, электромагнит 37 раскрывает губки захвата 26 и изогнутая колба переносится на диск 43 узла отжига, который переносит колбу в закрытую часть печи отжига. После отжига диск переносит колбу на открытую часть печи, где.ее снимает оператор.

Одновременно с опусканием основания

7 на его противоположной стороне происходит захват очередной прямолинейной заготовки колбы и процесс повторяется.

Формула изобретения

Устройство для изготовления фигур" ных колб люминесцентных ламп, содержащее узел изгибания колб, выполненный в виде горизонтального основания, на котором размещены подогреваемые шаблоны и противолежащие пластины-рычаги, установлены на основании с возо можностью поворота на угол 90 относительно о си шаблона, о т л и ч а ю3 !287243 4 щ е е с я тем, что, тем что с целью повыше- щие рычаги которых размещены на нижния производительности, в него введе- ней плоскости концов основания, котоны узел подогрева прямолинейных заго- рое установлено на введенной колон .товок колб с механизмом их поступа- ке с возможностью чередующихся тельного перемещения и выходом, совме-5 вертикального п Р щ пе емещения и пощенным с входной позицией узла иэги- ворота на у во ота на угол +!80 и -)80, а бания, выходная позиция которого сов- прямолинейных заготовок колб, пласмещена с входом узла oTKHI à изогнутых тины Рычаги узла изгибания и колб с механизмом их перемещения, а механизм перемещения изогнутых узел изги ания вып лн изгибания выполнен в виде двух 10 колб кинематически связаны . с одидентичных исполнительных механизмов, ним прин дом. подогреваемые шаблоны и противолежа1 вм

7 25

1287243
