Реферат



Изобретение относится к импульсной технике. Может быть использовано в устройствах автоматики и вычислительной техники. Цель изобретения расширение функциональных возможностей путем управления длительностью выходных импульсов. В устройство, содержащее генератор I опорной частоты , делитель частоты 2, элемент 3 ИЛИ, счетный триггер 4, счетчик 5 импульсов, для достижения цели введены п-разрядная кодовая шина 9, п-раэрядный блок 8 стробирования, блок 7 из п-1 последовательно соединенных элементов задержки, п-разрядный регистр сдвига 6. п-разрядный блок 8 стробирования содержит п элементов 1п И и элемент ИЛИ. I э.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU„„1287262 А1 (50 4 Н 03 К

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3903170/24-21 (22) 30.05.85 (46) 30.01.87. Бюл. Р 4 (72) Л.С. Осинцева (53) 62!.374 (088.8) (56) Авторское свидетельство СССР

У 978334, кл. Н 03 К 5/00, 1981.

Авторское свидетельство СССР М 552685, кл. Н 03 К 5/00, 1975. (54 ) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57} Изобретение относится к импульсной технике. Может быть использовано в устройствах автоматики и вычислительной техники. Цель изобретения— расширение функциональных возможностей путем управления длительностью выходных импульсов. В устройство, содержащее генератор 1 опорной частоты, делитель частоты 2, элемент

3 ИЛИ, счетный триггер 4, счетчик 5 импульсов, для достижения цели введены и-разрядная кодовая шина 9, и-разрядный блок 8 стробирования, блок 7 из и-1 последовательно соединенных элементов задержки, n-pas" рядный регистр сдвига 6. п-разрядный блок 8 стробирования содержит и элементов 1,...,,n И и элемент ИЛИ.

1 з.п. ф-лы, 2 ил.

1287262

Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и в вычислительной технике.

Цель изобретения — расширение 5 функциональных возможностей путем управления длительностью выходных импульсов.

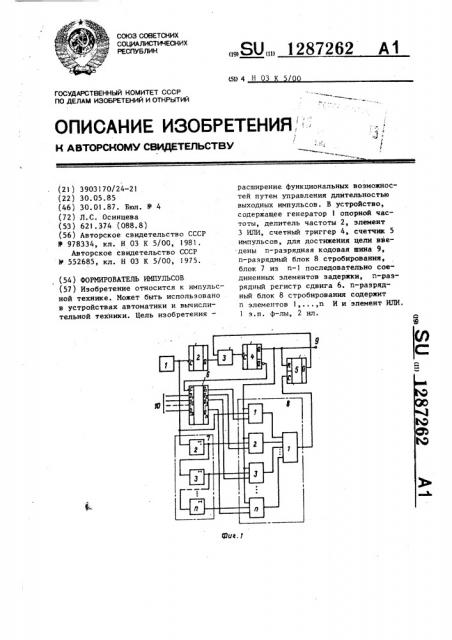

На фиг. 1 приведена электрическая функциональная схема устройства;!0 на фиг. 2 — временные диаграммы, поясняющие его работу.

Формирователь импульсов содержит генератор 1 опорной частоты, делитель 2 частоты, элемент ИЛИ 3, счетный триггер 4, счетчик 5 импульсов, и-разрядный регистр сдвига 6, блок

7 из и-1 последовательно соединенных элементов задержки, п-разрядный блок 8 стробирования.

Выход генератора 1 опорной частоты соединен с входом делителя 2 частоты, выход которого соединен с первым входом элемента ИЛИ 3; выход которого соединен с С-входом счетного триггера 4, второй вход - свы-: ходом счетчика 5 импульсов,R-вход которого соединен с прямым выходом счетного триггера 4, с выходной шиной 9 и с первой группой входов блока 8 стробирования, первый вход второй группы входов которого соединен с входом делителя 2 частоты и с вхо дом блока 7 из n-i последовательно соединенных элементов задержки, 35 выходы каждого из и элементов задержки которого соединены с соответствующими входами, кроме первого, второй группы входов и-разрядного блока 8 стробирования, входы третьей группы входов которого соединены с соответствующими выходами и-разрядного регистра сдвига 6, информационные входы которого соединены с соответствущими разрядами и-разрядной кодовой шины 10, вход синхронизации — с инверсным выходом счетного триггера 4.

Выход и-разрядного блока 8 стробирования соединен с С-входом счетчика импульсов. и-разрядный блок 8 стробирования содержит и элементов 1,...,n И и элемент ИЛИ, выход которого соединен с выходом и-разрядного блока 8 стробирования, входы — с выходами соответствующих элементов 1...,n И, первые . вторые и третьи входы элементов 1,...,n

И соединены с соответствующими входами первой, второй и третьей групп входов п-разрядного блока 8 стробирования.

Устройство работает следующим образом.

Последовательность импульсов с выхода генератора 1 поступает на вход делителя 2 частоты (фиг.2a). Импульс с выхода делителя 2 частоты (фиг.2b) поступает через элемент 3 на вход счетного триггера 4 вызывает его срабатывание. На прямом выходе счетного триггера 4 (фиг.2 6) появляется потенциал логической единицы, которым открывается блок 8 (фиг,2 2 ), и на вход счетчика 5 начинают поступать прямые или задержанные, в зависимости от кода, записанного в регистре

6, импульсы с генератора 1 опорной частоты. После прохождения импульсов на выходе счетчика 5 импульсов образуется сигнал, который, поступая на вход счетного триггера 4 через элемент 3, переводит его в нулевое состояние, Формирование выходного импульса на шине 9 тем самым заканчивается, и поступление импульсов на вход счетчика 5 прекращается.

Описанный процесс повторяется с приходом следующего импульса с делителя 2 частоты с коэффициентом m = 7 делителя 2 частоты и коэффициентом пересчета Е 4 счетчика 5 импульсов и временем задержки блоком задержки ., =,0,25 Т

Формула изобретения

1. Формирователь импульсов, содержащий генератор опорной частоты, выход которого соединен с входом делителя частоты, выход которого соединен с первым входом элемента ИЛИ, выход которого соединен с С-входом счетного триггера, второй вход — с выходом счетчика импульсов, R-вход которого соединен с прямым выходом счетного триггера и с выходной шиной, отличающийся тем, что, с целью расширения функциональных возможностей, в него введены п-разрядная кодовая шина, и-разрядный блок стробирования, блок из п-1 последовательно соединенных элемен- . тов задержки, и-разрядный регистр сдвига, информационные входы которого соединены с соответствующими разрядами и-разрядной кодовой шины, вход синхронизации — с инверсным вы1287262

Составитель А. Соколов

Техред M.Õîäàíè÷

Корректор Н. Король

Редактор М. Циткина

Подписное

Тираж 899

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий скаян б.. 4 5

Заказ 7725/57

113035, Москва, Ж 35, Рауш а, д /

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, ная 4 ходом счетного триггера, прямой выход которого соединен с первой группой входов п-разрядного блока стробирования, первый вход второй группы входов которого соединен с входом делителя частоты и с входом блока из и-1 последовательно соединенных элементов задержки, выходы каждого иэ п элементов задержки которого сбединены с соответствующими входами, кроме первого, второй группы входов и-разрядного блока стробнрования, входы третьей группы входов которого соединены с соответствующими выходами п-разрядного регистра сдвига, выход — с С-входом счетчика импульсов.

2. Формирователь по п.1, о т л ич а ю шийся тем, что п-разрядный блок стробирования содержит и элементов И и элемент ИЛИ, выход которого соединен с выходом п-разрядного блока стробирования„ входыс выходами соответствующих элементов И, первые, вторые и третьи входы элементов И соединены с соответствующими входами соответственно первой, второй и третьей групп входов и-разрядного блока стробирования.
