Устройство формирования импульса в середине временного интервала

Устройство формирования импульса в середине временного интервала

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам автоматики и измерительной техники и может быть использовано в устройствах обработки и преобразования информации. Целью изобретения является расширение функциональных возможностей. Для достижения поставленной цели в устройство формирования импульса в середине временного интервала введены триггер 8 установки режима, сумматор 6 по модулю два и выходная шина 16 знака фазы входного сигнала. Кроме того, устройство содержит входную шину 1, шины 2 и 3 входа установки режима работы, шину 4 коррекции, компаратор 5, генератор 7 тактовых импульсов, триггер 9, элемент 10 задержки, элемент НЕ 11., счетчики 12 и 13 импульсов, сумматор 14, выходную шину 15. Введение указанных блоков позволяет формировать импульсы в середине или внутри каждого полупериода входного сигнала. 2 илл. а €

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51) 4 Ч 03 К 5/19

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3932033/24-21 (22) 19.07.85 (46) 30.01.8/. Бюл. № 4 (72) Г.С.Власов и С.В.Пан (53) 621 ° 374 (088.8) (56) Авторское свидетельство СССР

¹ 911713, кл. Н 03 К 5/19, 1980.

Авторское свидетельство СССР № 1226633, кл. Н 03 К 5/ 19, 1984. (54) УСТРОЙСТВО ФОРМИРОВАНИЯ ИМПУЛЬСА В СЕРЕДИНЕ ВРЕМЕННОГО ИНТЕРВАЛА (57) Изобретение относится к средствам автоматики и измерительной техники и может быть использовано в устройствах обработки и преобразования информации. Целью изобретения является расширение функциональных возможностей. Для достижения поставленной цели в устройство формирования импульса в середине временного интервала введены триггер 8 установки режима, сумматор 6 по модулю два и выходная шина 16 знака фазы входного сигнала. Кроме того, устройство содержит входную шину 1, шины 2 и 3 входа установки режима работы, шину 4 коррекции, компаратор 5, генератор 7 тактовых импульсов, триггер 9, элемент 10 задержки, элемент

НЕ 11, счетчики 12 и 13 импульсов, сумматор 14, выходную шину 15. Введение указанных блоков позволяет формировать импульсы в середине или внутри кажцого полупериода входного сигнала. 2 илл.

1 12872

Изобретение относится к средствам автоматики и измерительной техники и может быть использовано в устрой.ствах обработки и преобразования информации.

Целью изобретения является расширение функциональных возможностей путем возможности формирования импульса в середине или внутри каждого полупериода входного сигнала. f0

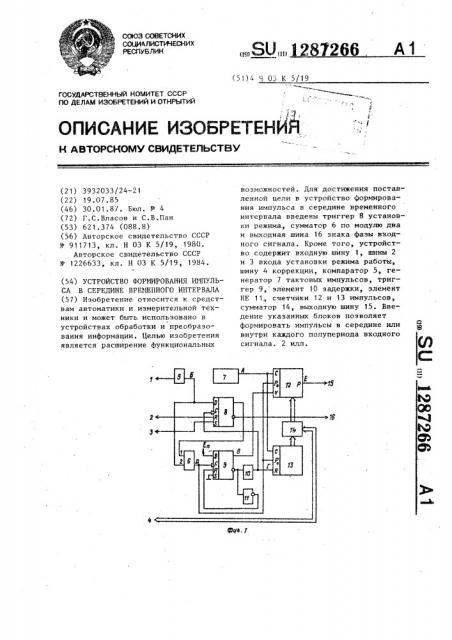

На фиг,1 представлена структурная электрическая схема предлагаемого устройства формирования импульса в середине временного интервала, на фиг,2 — временные диаграммы, поясня- 15 ющие работу устройства.

Устройство формирования импульса в середине временного интервала содержит входную шину 1, шины 2 и 3 входа установки режима работы, шину 20

4 коррекции, формирователь 5 импуль: сов, сумматор 6 по модулю 2, генератор 7 тактовых импульсов, триггер 8 установки режима, триггер 9, элемент

10 задержки, элемент НЕ 11, счетчи.ки 12 и 13 импульсов, сумматор 14, выходную шийу 15 и выходную шину 16 знака фазы входного сигнала. На диаграмме (фиг.2) приняты следующие обозначения: А — выходной сигнал re — 30 нератора 7 тактовых импульсов; Б— сигнал на выходе формирователя 5;

 †. сигнал на прямом выходе триггера

9 (сигнал перезаписи); à — сигнал на выходе элемента 10 задержки (сигнал обнуления)", Д вЂ” сигнал на выходе сумматора 6 по модулю 2; Е - выходной сигнал устройства (сигнал на выходе переноса вычитающега счетчика

12) . 40

Вход формирователя 5 соединен с входной шиной 1 устройства, а выходс вторым входом сумматора 6 по, модулю 2 и информационным входом триггера 8 установки режима, входы установ- 15 ки единицы и нуля которого соединены с шинами 2 и 3 входа управления, инверсный выход соединен с выходной шиной знака фазы, а прямой выход соединен с первым входом сумматора по 50 модулю 2, выход которого соединен со счетным входом триггера 9 и с входами переноса вычитающего 12 и суммирующего 13 счетчиков импульсов. Прямой выход триггера 9 соединен с входом разрешения перезаписи вычитающего счетчика 12, а инверсный выход—, с входом элемента задержки и входом элемента НЕ, выход которого соединен

66 2 с входом сброса триггера 9, информационный вход и вход установки единицы которого соединены соответственно с шиной питания и общей шиной, выход элемента 10 задержки соединен с входом сброса суммирующего счетчика 13 и счетным входом триггера 8 установки режима, счетные входы обоих счетчиков соединены с выходом генератора 7 тактовых импульсов, параллельный выход суммирующего счетчика

13 соединен с параллельным входом вычитающего счетчика 12 через сумматор 14, второй параллельный вход которого соединен с шиной 4 коррекции, а выход переноса вычитающего счетчика 12 соединен с выходной шиной.

Устройство работает следующим образом.

На шину 1 устройства поступает входной периодический сигнал, например синусоидальный. На шины 2 и 3 управления режимом работы поданы сигналы, равные z огическому "0", т.е. триггер 8 установки режима будет функционировать по приходу фронта сигнала на счетный вход. Входной сигнал пройдя формирователь 5, преобразуется в последовательность импульсов, расстояния между которыми определяют измеряемые временные интервалы (фиг.2 Б), а по переднему фронту этих импульсов на выходе- сумматора

6 по модулю два формируется фронт импульса, по появлению которого счет импульсов счетчиками 12 и 13 становится запрещенным, а триггером 9 .и элементом HE 11 формируются импульсы для управления перезаписью вычитающего счетчика 12 импульсов (фиг.2В) и сигнал сброса суммирующего счетчика 13. Для создания некоторой задержки импульса сброса относительно импульса перезаписи служит элемент 10 задержки (фиг.2 Г). Это обеспечивает сначала перезапись содержимого суммирующего счетчика через сумматор 14 в вычитающий и только потом обнуление суммирующего счетчика 13.

Счетные входы обоих счетчиков соединены с выходом генератора 7 тактовых импульсов (фиг.2 А). Счетчики выполнены таким образом, что при наличии на входе переноса логической "1" счет запрещен, а управление по входу перезаписи и входу обнуления сохраняется. Таким образом, по приходу фронта импульса с выхода сумматора 6 по модулю два на вход син1287266 хронизации триггера 9 и входы переноса счетчиков 12 и 13 происходит останов счета, перезапись содержимого суммирующего счетчика 13 через сумматор 14 в вычитающий счетчик 12 и обнуление счетчика 13. Этот же сигнал обнуления поступает на счетный вход триггера 8 установки режима и на его прямом выходе устанавливается сигнал, равный сигналу на вы- 10 ходе формирователя 5. В результате этого на выходе сумматора 6 по модулю два формируется срез импульса (фиг.2 Д), которым снимается запрет счета по счетным входам счетчиков импульсов и счетчики 12 и 13 готовы к счету, а устройство готово к приему нового измеряемого интервалаъ

Информация, поступающая на выходную шину 16 знака фазы с инверсного вы-. 20 хода триггера 8 установки режима, однозначно определяет знак полупериода (положительный либо отрицатеI льный) входного сигнала. Подавая на вход коррекции в виде двоичного числа корректирующее воздействие, можно формировать импульс не только в середине, но и в любой точке внутри временного интервала.

Таким образом на выходной шине 15 30 устройства (выход переноса счетчика

12) в режиме реального времени в момент прохождения середины временного интервала формируется короткий положительный опрокинутый импульс длительностью, равной длительности импульса тактового генератора 7.

При изменении частоты или скважности входного сигнала фиксация середины временного интервала будет 40 производиться с такой же погрешностью, как и в известном устройстве

То (+j. пав+1 )

2 и где и,, п1, — число в счетчике 13 после окончания соответственно i-го 45 и (i+1)-ro интервалов, Т„ — период тактовой частоты.

Задавая на управляющих шинах 2 и 3 соответственно сигналы логических "1" и "0", получают выходные им- 50 пульсы, сформированные в середине только отрицательных полупериодов входного сигнала. При подаче на управляющие шины 2 и 3 соответственно сигналов логических "0" и "1" выход- 55 ные импульсы формируются в середине только положительных полупериодов

t входного сигнала. При этом процесс определения середины временного интервала происходит анапогично описанному.

Формула изобретения

Устройство формирования импульса в середине временного интервала, содержащее формирователь импульсов, соединенный с входной шиной генератор тактовых импульсов, элемент задержки, элемент НЕ, суммирующий и вычитакнций счетчики импульсов, сумматор, входную и выходную шины, шину коррекции и триггер, прямой выход которого соединен с входом разрешения перезаписи вычитающего счетчика, а инверсный выход — с входом элемента задержки и входом элемента НЕ, выход которого соединен с, входом сброса .триггера, информационный вход и вход установки единицы которого соединены сооТ ветственно сшиной питания и общей шиной,выход элемента задержки соединен с входомсброса суммирующегосчетчика, счетные входы обоих счетчиков соединены с выходом генератора тактовых импульсов, параллельный выход суммирующего счетчика соединен с параллельным входом вычитакнцего счетчика .через сумматор, второй параллельный вход которого соединен с шиной коррекции, а выход переноса вычитающего счетчика соединен с выходной шиной, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем возможности формирования импульса в середине или внутри каждого полупериода входного сигнала, в него введены триггер установки режима и сумматор по модулю два, выход которого соединен с входами переноса обоих счетчиков импульсов и счетным входом триггера, первый вход сумматора по модулю два соединен с прямым выходом триггера установки режима, второй вход — с выходом формирователя импульсов и информационным входом триггера установки режима, счетный вход которого соединен с выходом элемента задержки, его инверсный выход — с выходной шиной знака фазы, а вход установки нуля в единицы — с входными шинами управления режимом соответственно.

1287266
