Способ разработки лесосеки

Способ разработки лесосеки

Иллюстрации

Показать все

Реферат



Изобретение относится к лесной промышленности и лесному хозяйству и может быть использовано при проведении сплошных рубок. Изобретение позволяет повысить произБОдитель.чость лесозаготовительных машин Валочно-пакетнрующая машина 1 укладывает срезанные деревья под углом к трелевочному волоку при ходе от лесовозного уса 2 в сторону - назад от себя, при ходе к лесовозно.му усу 2 в сторону - вперед от себя параллельно ранее уложенным пачкам. Передвижная сучкорезная машина 3 ведет очистку деревьев от сучьев и вершин, перемещаясь по волокам пасек от пачки к пачке. Трелевку хлыстов в полупогруженном положении ведут трелевочным трактором 4 за вершины. Валка и укладка деревьев в пачки под углом к волоку позволяет повысить производительность лесозаготовительных машин за счет сокращения холостых ходов и возможности формирования трелюемого воза из нескольких пачек. 1 ил. Q $ ю 00 СХ) tsD

СВОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ь.л ы

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3660336/29-15 (22) 17.10.83 (46) 07.02.87. Бюл. № 5 (72) В. П. Шабалин, В. И. Зыков . и А. Ф. Борух (53) 634.03 (088.8) (56) Авторское свидетельство СССР № 1076029, кл. А 01 G 23/08, !982.

Авторское свидетельство СССР № 1126246, кл. А 01 G 23/08, 1982. (54) СПОСОБ РАЗРАБОТКИ ЛЕСОСЕКИ (57) Изобретение относится к лесной промышленности и лесному хозяйству и может быть использовано при проведении сплошных рубок. Изобретение позволяет повысить производительность лесозаготовительных M а ш и н

Валочно-пакетирующая машина 1 укладыва1287782 1 ет срезанные деревья под углом к трелевочному волоку при ходе от лесовозного уса 2 в сторону — назад от себя, при ходе к лесовозному усу 2 в сторону— вперед от себя параллельно ранее уложенным пачкам. Передвижная сучкорезная машина 3 ведет очистку деревьев от сучьев и вершин, перемещаясь по волокам пасек от пачки к пачке. Трелевку хлыстов в голупогруженном положении ведут трелевочным трактором 4 за вершины. Валка и укладка деревьев в пачки под углом к волоку позволяет повысить производительность лесозаготовительнь|х машин за счет сокращения холостых ходов и возможности формирования трелюемого воза из нескольких пачек. 1 ил.

1287782

Составитель H. Пясецкий

Редактор А. Петров Техред И. Верес Корректор А. Тяско

Заказ 7727/2 Тираж 653 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, >I(35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к лесной промышленности и лесному хозяйству и может быть использовано при проведении сплошных рубок.

Цель изобретения — повышение производительности лесозаготовительных машин.

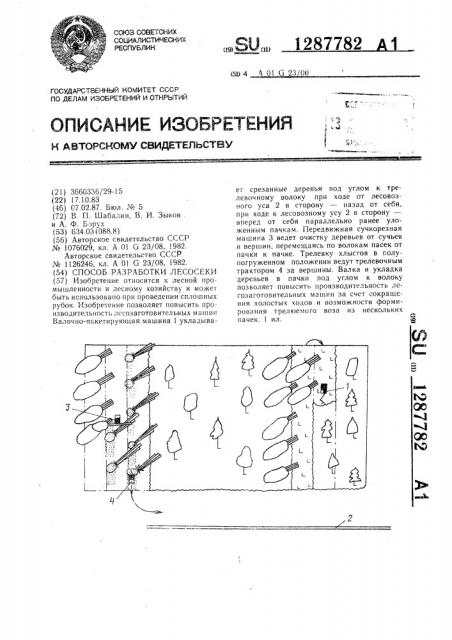

На фиг. 1 показана схема работы лесозаготовительных машин при разработке лесосеки.

Валочно-пакетирующая машина 1 укладывает срезанные деревья в пачки под уг- 10 лом к трелевочному волокну при ходе от лесовозного уса 2 в сторону — назад от себя, а при ходе к лесовозному усу 2 в сторону — вперед от себя параллельно ранее уложенным пачкам, Передвижная сучкорезная машина 3 ведет очистку деревьев от сучьев и вершин, перемещаясь по волокам пасек от пачки к пачке.

Трелевку хлыстов в полупогруженном положении ведут трелевочным трактором 4 за вершины.

2О

Способ осуществляется следующим образом.

Валочно-пакетирующая машина 1 начинает разработку пасек, двигаясь от уса 2 и возвращаясь к нему, срезая деревья и укладывая их пачками под углом к трелевочному волоку. 3а валочно-пакетирующей машиной 1 двигается сучкорезная машина 3, которая здесь же на лесосеке очищает деревья от сучьев и вершин. При этом образуется вал из сучьев и вершин, выстилающий трелевочный волок.

По этому полученному настилу дви: ается вдоль лент трелевочный трактор 4, который захватывает хлысты за вершину и в полупогруженном положении трелюет их с лесосеки.

Применение данного способа разработки лесосеки позволит повысить производительность работы валочно-пакетирующей машины за счет валки и укладки деревьев в пачки без холостых ходов, сучкорезной машины — за счет укладки деревьев под углом к волоку, дающей возможность обрабатывать пачки в любом участке волока, без холостых ходов, и трелевочного трактора— путем формирования воза из нескольких пачек и увеличения объема формируемого воза.

Формула изобретения

Способ разработки лесосеки, включающий разбивку лесосеки на пасеки, срезание на них деревьев лесозаготовительной

MBLUHHoH с укладкой в пачки, обрезку сучьев на трелевочном волокне, трелевку хлыстов за вершины в полупогруженном положении, отличающийся тем, что, с целью повышения производительности лесозаготовительных машин, укладку спиленных деревьев при ходе валочно-пакетирующей машины от лесовозного уса производят за машиной под углом к трелевочному волоку, а при движении к лесовозному усу — перед машиной и параллельно ранее уложенным пачк".ì.
