Устройство для искусственного осеменения животных и магазин устройства для искусственного осеменения животных

Устройство для искусственного осеменения животных и магазин устройства для искусственного осеменения животных

Иллюстрации

Показать все

Реферат



Изобретение относится к животнодству. Целью изобретения является новышение эффективности осеменения путем обеспечения надежности работы. Устройство для искусственного осеменения животных содержит рукоять 1, на которой закреплен рабочий ствол (PC) 2. В месте крепления PC с рукояти 1 смонтирована П1люзовая камера (ШК) 7, внутренняя полость которой сообщается с каналом PC. Над ШК смонтирован съемный магазин 13. Магазин 13 содержит сосуд Дьюара, в полости которого размеихен сетчатый стакан. Полость сетчатого стакана заполнена пористым гигроскопическим материалом. Вдоль оси сетчатого стакана жестко закреплен контейнер, в который загружают гранулированный биопродукт . Магазин 13 прикрепляют к ШК 7. Окно 8 ШК перекрывают затвором-толкателем 11. Пары криогенной жидкости отводят через газоотводящий канал 10 ШК. Затем затвор-толкатель 11 отводят в крайнее заднее положение. В ШК поступает гранулированный биопродукт. PC устройства вводят в цервикальный канал животного. Затвортолкатель 11 выталкивает порцию бипродукта из ШК в канал PC, из которого биопродукт выталкивают мандреном 3. 2с.п. ф-лы, 2 ил. (Л 00 оо 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1287873 А1 (51) 4 А 61 D 7 02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

, у

ОПИСАНИЕ ИЗОБРЕТЕНИЯ"

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

15 (21) 3911447/30-15 (22) 24.04.85 (46) 07.02.87. Бюл. № 5 (71) Украинский научно-исследовательский институт разведения и искусственного осеменения крупного рогатого скота (72) В. М. Зорин (53) 591.391.1 (088.8) (56) Авторское свидетельство СССР № 70487, кл. A 61 D 7/02, 1949.

Авторское свидетельство СССР № 484868, кл. А 61 D 7/02, 1973, (54) УСТРОЙСТВО ДЛЯ ИСКУССТВЕННОГО ОСЕМЕНЕНИЯ ЖИВОТНЫХ И МАГАЗИН УСТРОЙСТВА ДЛЯ ИСКУССТВЕННОГО ОСЕМЕНЕНИЯ ЖИВОТНЫХ (57) Изобретение относится к животнодству.

Целью изобретения является повышение эффективности осеменения путем обеспечения надежности работы. Устройство для искусственного осеменения животных содержит рукоять 1, на которой закреплен рабочий ствол (PC) 2. В месте крепления РС с рукояти 1 смонтирована шлюзовая камера (ШК) 7, внутренняя полость которой сообщается с каналом РС. Над ШК смонтирован съемный магазин 13. Магазин 13 содержит сосуд Дьюара, в полости которого размещен сетчатый стакан. Полость сетчатого стакана заполнена пористым гигроскопическим материалом. Вдоль оси сетчатого стакана жестко закреплен контейнер, в который загружают гранулированный биопродукт. Магазин 13 прикрепляют к ШК 7.

Окно 8 ШК перекрывают затвором-толкателем 11. Пары криогенной жидкости отводят через газоотводящий канал 10 ШК. Затем затвор-толкатель 11 отводят в крайнее заднее положение. В ШК поступает грапулированный биопродукт. PC устройства вводят в цервикальный канал животного. Затвортолкатель 11 выталкивает порцию бипродукта из ШК в канал РС, из которого биопродукт выталкивают мандреном 3. 2с.п. ф-лы, 2 ил.

1287873

l5

30

Формула изобретения

40

55

Изобретение относится к конструкции устройства для искусственного осеменения сельскохозяйственных животных глубоко замороженной спермой и может быть использовано в живот юводстве.

Цель изобретения — повышение эффективности осеменения путем обеспечения надежности работы.

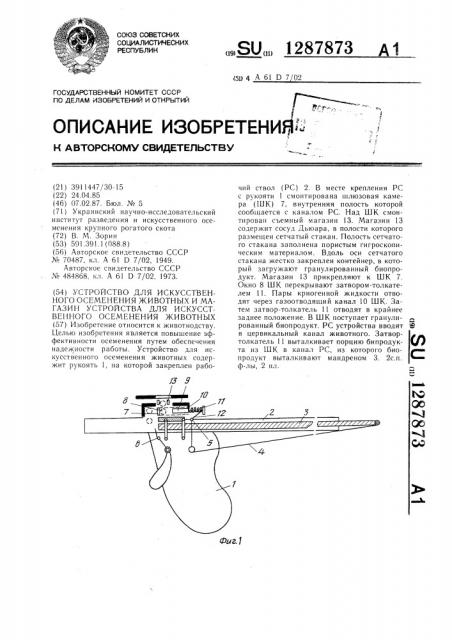

На фиг.1 представлено устройство для искусственного осеменения животных; на фиг.2 — магазин устройства для искусственного осеменения животных.

Устройство для искусственного осеменения животных содержит рукоять 1, на которой закреплен рабочий ствол 2. В канал рабочего ствола 2 введен мандрен 3. Мандрен 3 снабжен эластичным натяжным элементом 4 и связан кинематическими элементами 5 со спусковой скобой 6, закрепленной к рукояти 1.

В месте крепления рабочего ствола 2 к рукояти 1 смонтирована шлюзовая камера 7, внутренняя полость которой сообщается с каналом рабочего ствола 2. В верхней части шлюзовой камеры 7 имеется круглое окно 8 для поступления гранул биопродукта.

Внутри шлюзовой камеры 7 по одну сторону от окна 8 закреплена поворотная створка 9, а по другую имеется газоотводящий канал 10, в который помещен подпружиненный затвор-толкатель 11. Затвор-толкатель взаимодействует с фиксатором 12, кинематически связанным со спусковой скобой 6.

Над шлюзовой камерой 7 смонтирован съемный магазин 13 устройства для искусственного осеменения животных. Магазин 13 содержит сосуд Дьюара 14, установленный таким образом, что его ось симметрии проходит через геометрический центр окна 8.

В полости сосуда Дьюара 14, соосно с ним размещен сетчатый стакан 15. Вдоль оси сетчатого стакана 15 с помощью радиальных ребер 16 жестко закреплен контейнер 17 для гранулированной спермы. Полость сетчатого стакана 15 заполнена пористым гигроскопическим материалом 18 селикагелем, пропитанным криогенной жидкостью (жидким азотом). Ребра 16 выполнены из гидропроницаемого материала, например перфорированного металла. Полость контейнера 17 сообщается с полостью шлюзовой камеры через окно 8 и размещенный между шлюзовой камерой и контейнером сильфон 19.

Устройство работает следующим образом.

Предварительно готовят к работе магазин 13, пропитка пористого гигроскопического материала которого осуществляется простой заливкой жидкого азота в полость сосуда Дьюара 14 с последующим сливом не впитавшегося остатка. Затем в контейнер

17 загружают гранулированный биопродукт, после чего магазин 13 прикрепляют к шлюзовой камере устройства. Окно 8 в этот момент перекрыто затвором-толкателем 11, препятствующим высыпанию гранул в шлюзовую камеру 7. Пары криогенной жидкости, проникаюгцие под избыточным давлением в полость контейнера, уходят через газоотводящий канал 10. Преодолевая сопротивление пружины, затвор-толкатель 11 отводят в крайнее заднее положение и закрепляют с помощью фиксатора 12. В шлюзовую камеру поступает гранулированный биопродукт, заполняя пространство между торном затвора-толкателя 11 и поворотной створкой 9. Пары интенсивного испарения биопродукта отводятся через канал 10.

Отводят в крайнее заднее положение мандрен 3 и нагружают его с помощью эластичного натяжного элемента 4. Рабочий ствол устройства вводят в цервикальный канал животного и нажимают на спусковую скобу 6, воздействуя на фиксатор 12, который освобождает затвор-толкатель 11. Затвор-толкатель 11, срабатывая, выталкивает порцию биопродукта из шлюзовой камеры в канал рабочего ствола 2, из которого биопродукт выталкивается мандреном .3, срабатывающим под воздействием эластичного натяжного элемента 4, освобождаемого скобой 6.

Предлагаемое устройство работает достаточно надежно. При этом, не допускается раздражения или ожога слизистой цервикального канала и шейки матки животного, а также обеспечивается необходимая стерильность процесса. Все это в значительной степени повышает эффективность осеменений.

1. Устройство для искусственного осеменения животных, содержащее закрепленный на рукояти рабочий ствол, введенный в канал ствола мандрен, и магазин, выполненный в виде контейнера для гранулированной спермы, помещенного в сосуд Дьюара с криогенной средой, отличающееся тем, что, с целью повышения эффективности процесса путем обеспечения надежности работы, магазин установлен над рабочим стволом, причем с каналом последнего полость контейнера для гранулированной спермы соединена посредством имеющей газоотводяший канал шлюзовой камеры с подпружиненным затвором-тол кателем.

2. Магазин устройства для искусственного осеменения животных, выполненный в виде контейнера для гранулированной спермы, помещенного в сосуд Дьюара с криогенной средой, отличающийсятем, что, с целью повышения надежности работы, магазин снабжен сетчатым стаканом, причем контейнер для гран, лированной спермы жестко закреплен вдоль оси сетчатого стакана с помощью радиальных ребер, а полость сетчатого стакана заполнена пористым гигроскопическим материалом, пропитанным криогенной жидкостью.
