Устройство для мойки изделий

Устройство для мойки изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для мойки изделий различной конфигурации . Цель изобретения - повышение качества очистки и снижение энергоемкости. Устройство содержит нривод, связанную с ним тягу, на конце которой размещен плоскообразный винт своим одним концом. На винте размещен поводок, имеющий свободное перемещение. Другой конец винта размещен во втулке, на которой размещена платформа с муфтой и станком. При перемещении тяги вверх перемещается вверх плоскообразный винт, перемещая поводок и платформу . Но достижении верхней точки поводок падает и входит в зацепление с муфтой и при перемещении винта вниз он раскручивает и одновременно перемещает вниз платформу посредством поводка. 1 ил. ю 00 ;о ел

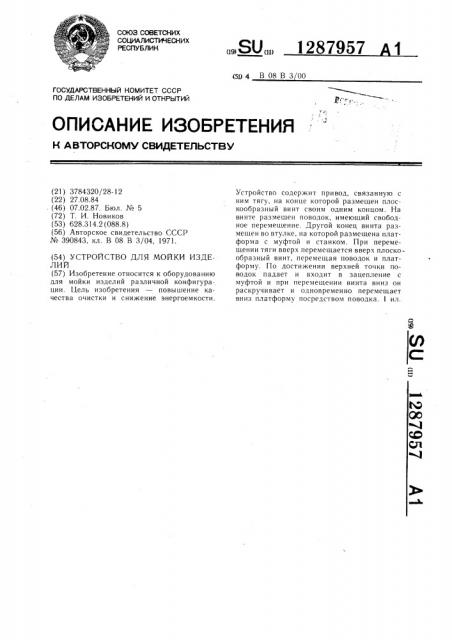

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 1287957 1 (5ц 4 В 08 В 3 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3784320/28-1 2 (22) 27.08.84 . (46) 07.02.87. Бюл. № 5 (72) Т. И. Новиков (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР № 390843, кл. В 08 В 3/04, 1971. (54) УСТРОЙСТВО ДЛЯ МОЙКИ ИЗДЕЛИЙ (57) Изобретение относится к оборудованию для мойки изделий различной конфигурации. Цель изобретения — повышение качества очистки и снижение энергоемкости.

Устройство содержит привод, связанную с ним тягу, на конце которой размещен плоскообразный винт своим одним концом. На винте размещен поводок, имеющий свободное перемещение. Другой конец винта размешен во втулке, на которой размещена платформа с муфтой и станком. При перемещении тяги вверх перемещается вверх плоскообразный винт, перемещая поводок и платформу. По достижении верхней точки поводок падает и входит в зацепление с муфтой и при перемещении винта вниз он раскручивает и одновременно перемещает вниз платформу посредством поводка. 1 ил.

1287957

Формула изобретения

Составитель И. Петрухин

Редактор В. Данко Техред И. Верес Корректор О. Л говая

Заказ 7735/10 Тираж 564 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Устройство относится к жидкостной очистке изделий и может быть использовано во всех отраслях промышленности.

Цель изобретения — повышение качества очистки и снижение энергоемкости.

На чертеже представлено устройство, разрез.

Устройство состоит из ванны 1 с крышкой, направляющей втулки 2, пустотелого вала 3 с установленной на нем платформой 4, привода 5, тяги 6, плоскообразного винта 7 с упором, стакана 8, свободноподающего поводка 9, муфты 10.

Платформа 4 выполнена перфорированной для прохода жидкости к изделиям 11.

Устройство работает следующим образом.

Изделие 11 загружают на платформу 4.

При включении привода 5 тяга 6, перемещаясь вверх, перемещает за собой плоскообразный винт 7, который своим упором упирается в стакан 8 и поднимает его с платформой 4 и пустотелым валом 3. При 20 подъеме вверх поводок 9 под собственным весом падает вниз и входит в зацепление с муфтой 10. При перемещении винта 7 вниз он раскручивает муфту 10, которая раскручивает платформу 4 и перемещает ее вниз. Достигнув нижнего положения, тяга 6 вновь поднимается вверх, и цикл повторяется необходимое число раз, Устройство для мойки изделий, содержащее ванну для моющего агента, размещенную в ней приводную платформу для изделий, механизм вращательного и возвратно-поступательного перемещения платформы, включающий винтовую пару, гайка которой жестко связана с платформой, отличающееся тем, что, с целью повышения качества очистки и снижения энергоемкости, оно снабжено муфтой, одна полумуфта которой жестко связана с платформой, а другая свободно установлена над ней на винте с упором, установленным над муфтой с возможностью контактирования с подвижной полумуфтой, причем винт выполнен навитым из ленты и одним концом связан с приводом, при этом другой конец винта имеет средство осевой ориентации, а платформа размещена на этом средстве с возможностью вращения.
