Устройство для резки непрерывно движущегося глиняного бруса

Устройство для резки непрерывно движущегося глиняного бруса

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может быть использовано в производстве строительной керамики для резки глиняного бруса на кирпичи, камнисырцы и другие изделия. Цель изобретения - увеличение производительности устройства путем одновременной отрезки группы изделий. Устройство для резки непрерывно движущегося глиняного бруса содержит размещенную на горизонтальных направляющих 2 рамы I каретку 3, на которой установлены поворотный фиксатор 8, режущий орган 4 в виде многострунной рамки и тданспортирующий орган, вьтолненный в виде секционных транспортеров I1, кинематически связанных посредством гибкой двухрычажной цепной передачи 13 с приводом 12, установленным на раме 1. 2 ил. а S (Л 20 ю 00 00 о -1 00

ИЗЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 28 В 1/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3828144/29-33 (22) 21. 12.84 (46) 07.02.87. Бюл. № 5 (71) Специализированная проектноконструкторская технологическая организация "Росавтоматстром" (72). А.Н.Макаров (53) 666.3.022.93(088.8) (56) Авторское свидетельство СССР № 779089, кп. B 28 В ll/14, 1978.

Авторское свидетельство СССР

¹ 1041301, кл. В 28 В 11/14, 1982. (54) УСТРОЙСТВО ДЛЯ РЕЗКИ НЕРРЕРЬ1ВНО

ДВИЖУЩЕГОСЯ ГЛИНЯНОГО БРУСА (57) Изобретение относится к промышленности строительных материалов и может быть использовано в производст„„SU„„1288078 A 1 ве строительной керамики для резки глиняного бруса на кирпичи, камнисырцы и другие изделия. Цель изобретения — увеличение производительности устройства путем одновременной отрезки группы иэделий. Устройство для резки непрерывно движущегося глиняного бруса содержит размещенную на горизонтальных направляющих 2 рамы

1 каретку 3, на которой установлены поворотный фиксатор 8, режущий орган 4 в виде многострунной рамки и тоанспортирующий орган, выполненный в виде секционных транспортеров 11, кинематически связанных посредством гибкой двухрычажной цепной передачи

l3 с приводом 12, установленным на раме 1. 2 ил.

12880

Изобретение относится к промьппленности строительных материалов и может быть использовано в производстве строительной керамики для разрезки глиняного бруса на кирпичи, керами- 5 ческие камни и другие изделия.

Бель изобретения " увеличение производительности устройства путем одновременной отрезки группы изделий.

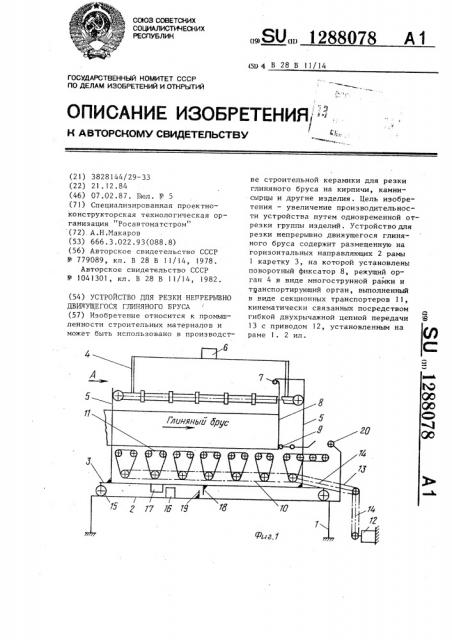

На фиг.l изображена схема устройства для резки непрерывно движущегося глиняного бруса; на фиг.2 — вид

А на фиг,l.

Устройство для резки непрерывно движущегося глиняного бруса содержит размещенную на раме 1 в горизонтальных направляющих 2 каретку 3, на которой установлены режущий орган 4 в виде миогострунной рамки, перемещаемой по вертикальным направляющим 5 с помощью привода б. Режущий орган

4 может быть выполнен также поворотным. На каретке 3 в шарнирах 7 pasмещен поворотный фиксатор 8 с зам". ком 9.

Транспортирующий орган представляет собой смонтированные на каретке 3 и кинематически связанные между собой с помощью цепной передачи 10 сек30 ционные транспортеры 11.Привод 12 секционных транспортеров 11 размещен на раме 1 и связан с ними посредством гибкой двухрычажной передачи 13, имеющей, например, цепи 14. Каретка 3 перемещается в направляющих 2 по роликам 15. Для пуска привода б режущего органа 4 служит установленный на раме 1 датчик 16, в прорезь которого входит флажок 17, закрепленный на каретке 3. Для останова каретки 3 служит упор 18, взаимодействующий с выступом 19 рамы 1. Рама 1 снабжена также роликом 20 дпя взаимодействия с замком фиксатора 9.

78 2

19 рамы 1. Каретка 3 останавливается.

Глиняный брус, продолжая перемещаться по секционным транспортерам 11, упирается в фиксатор 8 и увлекает каретку 3 вправо. Скорость секционных транспортеров ll при взаимодействии с брусом выравнивается за счет фрикционного проскальзывания в секционных транспортерах 11. флажок 17 входит в датчик 16, который подает команду на включение привода б, многострунная рамка 4 разрезает брус на изделия"сырцы и останавливается. Каретка 2 продолжает перемещаться со скоростью глиняного бруса на роликах 1S, Замок фиксатора 9 встречается с роликом 20 и, поворачиваясь, ocsoбождает фиксатор 8, который под воздействием бруса поворачивается на шарнирах 7, пропуская иэделия, ускоренно выходящие иэ зоны резки иа секционных транспортерах ll. 3a счет разности скоростей между изделиямисырцами и брусом возникает разрыв,в который проваливается фиксатор 8, замыкаясь замком 9. Каретка 3 под влиянием взаимодействия между глиняным брусом и секционными транспортерами 11 возвращается в исходное положение. Затем цикл повторяется.

Формула изобретения

Устройство для резки непрерывно движущегося глиняного бруса, содержащее размещенную на раме в горизонтальных направляющих каретку, на которой установлены поворотный фиксатор и режущий орган, и транспортирующий орган с приводом, о т л и— ч а ю щ е е с я тем, что, с целью увеличения производительности устройства путем одновременной отрезки группы изделий, режущий орган выполнен в виде многострунной рамки, а

Устройство работает следующим образом.

Глиняный брус выдавливается из ленточного пресса и перемещается по секционным транспортерам 11, которые, взаимодействуя с глиняным брусом, перемещают каретку 3 влево до выступа

1 транспортирующий орган — в виде смонтированных на каретке и кинематически связанных между собой секционных транспортеров с двухрычажной гибкой цепной передачей, причем привод транспортирующего органа разамещен на раме.

1288078

Составитель Е.Селиванов

Редактор И.Николайчук Техред И.Ходанич Корректор . А.Обручар

Заказ 7759/16 Тираж 547 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4!5

Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4
