Аспирационное укрытие места загрузки ленточного конвейера

Аспирационное укрытие места загрузки ленточного конвейера

Иллюстрации

Показать все

Реферат



Изобретение относится к области конвейерного оборудования, Цель - снижение затрат энергии на аспирацию путем улучшения отделения и уменьшения сопротивления движению запьшенного воздуха. Для этого в аспирациониом укрытии места загрузки ленточного конвейера течка 1 имеет дугообразные элементы (ДЭ)-7 и 8. Установлены ДЭ 7 и 8 на расстоянии друг от друга и расположены параллельно крышке 5, ДЭ 7 соединен с нижней стенкой 3 течки 1 и выполнен с боковыми пластинами . ДЭ 8 соединен с аспирацион- , ным патрубком 6. Перегружаемый материал движется по течке 1 и перед загрузочным отверстием (РО) 10 тормозится боковЕ 1ми пластинами. Затем материал разгружается на конвейерную ленту 12 внутри короба 4. За счет торможения пластинами высота слоя движущегося материала у РО 10 увеличивается . Это обеспечивает подъем воздушного потока, эжектируемого падающим материалом над уровнем РО 10, и исключает попадание запыленного воздуха из течки 1 в полость короба 4. Дальнейшее движение воздушного потока в аспирационный патрубок 6 осуществляется за счет энергии, приобретенной им от перегружаемого материала . 2 ил. (f с -: Х tc ОС «Oti. 7ff -f . т / Фиг.1

12 А1

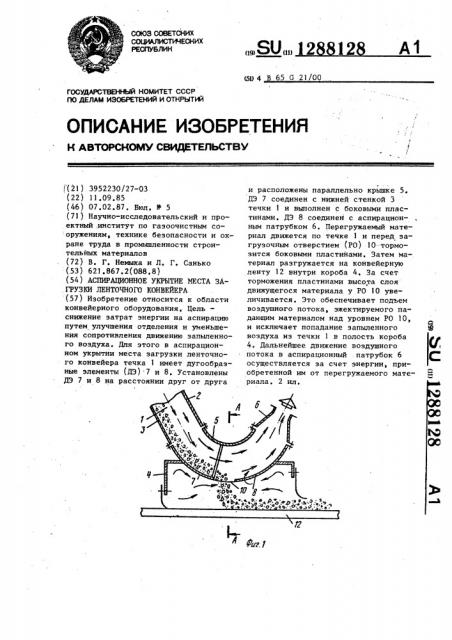

СОЮЗ СОВЕТСНИХ

СО1..1ИАЛИСТИЧЕСК ИХ

РЕСПУБЛИК (19) (11) Ш 4 В 65 6 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРетений и ОтнРытий

l(21) 3952230/27-03 (22) 11.09.85 (46) 07.02.87. Бюл. В 5 (71) Научно-исследовательский и проектный,институт по газоочистным сооружениям, технике безопасности и охране труда в промышленности строительных материалов (72) В. Г. Немыка и Л. Г. Санько (53) 621.867.2(088,8) (54) АСПИРАЦИОННОЕ УКРЫТИЕ МЕСТА ЗА, ГРУЗКИ ЛЕНТОЧНОГО КОНВЕЙЕРА (57) Изобретение относится к области конвейерного оборудования, Цель— снижение затрат энергии на аспирацию путем улучшения отделения и уменьшения сопротивления движению запыленного воздуха. Для этого в аспирационном укрытии места загрузки ленточного конвейера течка 1 имеет дугообразные элементы (ДЭ).7 и 8 ° Установлены

ДЭ 7 и 8 на расстоянии друг от друга и расположены параллельно крышке 5.

ДЭ 7 соединен с нижней стенкой 3 течки 1 и выполнен с боковыми пластинами. ДЭ 8 соединен с аспирационным патрубком 6. Перегружаемый материал движется по течке 1 и перед загрузочным отверстием (PO) 10 тормозится боковыми пластинами, Затем материал разгружается на конвейерную ленту 12 внутри короба 4, За счет торможения пластинами высота слоя движущегося материала у PO 10 увеличивается. Это обеспечивает подъем воздушного потока, эжектируемого па" дающим материалом над уровнем PO 10, и исключает попадание запыленного воздуха из течки 1 в полость короба

4. Дальнейшее движение воздушного потока в аспирационный .патрубок 6 осуществляется за счет энергии, приобретенной им от перегружаемого материала. 2 ил.

1 128812

Изобретение относится к конвейерному оборудованию, а именно к аспирационным укрытиям места загрузки ленточного конвейера.

Целью изобретения является снижение затрат энергии на аспирацню путем улучшения отделения и уменьшения сопротивления движению запыленного воздуха.

На фиг. 1 изображено аспирационное укрытие места загрузки ленточного конвейера; на фиг. 2 — разрез

А-А на фиг. 1:

Аспирационное укрытие места загрузки ленточного конвейера включает течку 1 с верхней 2 и нижней 3 стенками. Течка входит в короб 4 с выпуклой вниз крышкой 5, соединяющей верхнюю стенку 2 течки с аспирационным патрубком 6, Кроме того, течка снабжена параллельно расположенными крышке 5 и установленными на расстоянИи друг от друга дугообразными элементами 7.и 8, причем элемент 7 соединен с нижней стенкой 3 и выполнен с боковыми пластинами 9, а эле- мент 8 соединен с аспирационным патрубком 6. Между элементами 7 и 8 образуется разгрузочное отверстие 10, Короб имеет уплотнения .11.

Аспирационное укрытие работает следующим образом.

Перегружаемый материал, двигаясь по течке 1, тормозится боковыми 35 пластинами 9, размещенными перед разгрузочным отверстием 10, а затем разгружается через отверстие 10 на конвейерную ленту 12 в коробе 4 аспира4-4

8 2 ционного укрытия. В результате торможения боковыми пластинами 9 высота слоя движущегося материала у разгрузочного отверстия 10 увеличивается.

Это обеспечивает подъем воздушного потока, эжектируемого падающим материалом, над уровнем разгрузочного отверстия 10. Таким образом, исключается попадание запыленного воздуха из течки 1 в полость короба 4 и далее через уплотнения ll за пределы укрытия. Дальнейшее движение воздушного потока по течке 1 в аспирационный патрубок 6 осуществляется в основном за счет энергии, приобретенной им от перегружаемого материала, а также разрежения, создаваемого побудителем тяги в системе аспирации, Формула и э обретения

Аспирационное укрытие места загрузки ленточного конвейера, включающее течку с верхней и нижней стенками, входящую в короб с выпуклой вниз крьппкой, соединяющей верхнюю стенку течки с аспирационным патрубком, о т л и ч а ю щ е е с я тем, что, с целью снижения затрат энергии на аспирацию путем улучшения отделения и уменьшения сопротивления движению запыленного воздуха, течка снабжена параллельно расположенными крьппке и установленными на расстоянии друг от друга дугообразными элементами, один из которых соединен с нижней стенкой течки и выполнен с боковыми пластинами, а другой соединен с аспирационным патрубком.

ВНИИПИ Заказ 7765!19 Тираж 776 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4
