Композиция для получения пленочных изделий

Композиция для получения пленочных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к композициям на основе хлоропренового латекса , предназначенным для получения пленочных изделий методом ионного отложения, в частности защитных перчаток. Изобретение позволяет повысить прочность при растяжении до 23 МПа и сопротивление раздиру ппенок до 19,7 кН/м благодаря использованию композиции, включающей, мас.%: хлоропреновый латекс 80 - 95 и бутадиенкарбоксилатный латекс 5 - 20. Пленки из композиции полуионным отложением, высушивают при 70 - 90°С в течение 60 мин и прогревают при в течение 80 мин. 2 табл. ё (Л to 00 00 00 со

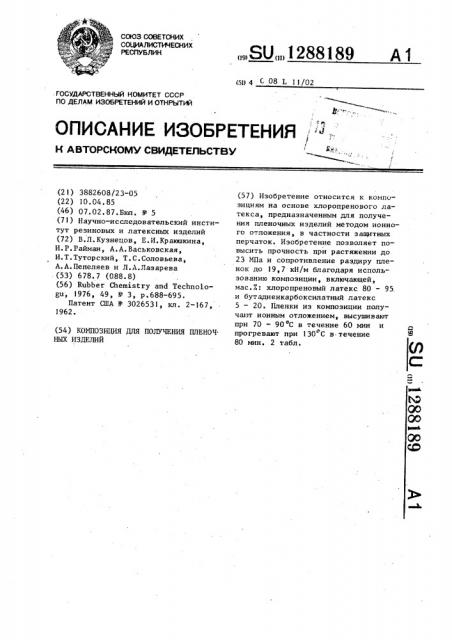

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1288189

П11 4 С 08 1 !1/02

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, " :., Ej, )..

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3882608/23-05 (22) 10.04.85 (46) 07.02.87.Бюл. У 5 (71) Научно-исследовательский институт резиновых и латексных изделий (72) В.Л.Кузнецов, Е.И.Краюшкина, И.P.Ðàéìàí, А.А.Васьковская, И.Т.Туторский, Т.С.Соловьева, А,A.Ïåïåëÿåâ и Л.А.Лазарева (53) 678. 7 (088. 8) (56) Rubber Chemistry and Technologu, 1976, 49, 11- 3, р.688-695.

Патент США У 3026531, кл. 2-167, 1962 ° (54) КОМПОЗ1ЩИЯ ДЛЯ ПОЛУЧЕНИЯ ПЛЕНОЧ.

НЫХ ИЗДЕЛИЙ (57) Изобретение относится к композициям на основе хлоропренового латекса, предназначенным для получения пленочных изделий методом ионного отложения, в частности защитных перчаток. Изобретение позволяет повысить прочность при растяжении до

23 MIIa и сопротивление раздиру пленок до 19,7 кН/м благодаря использованию композиции, включающей, мас.7: хлоропреновый латекс 80 — 95. и бутадиенкарбоксилатный латекс

5 — 20. Пленки из композиции получают ионным отложением, высушивают при 70 — 90 С в течение 60 мин и прогревают при 130 С в.течение

80 мин. 2 табл.

1288189

Изобретение относится к композициям на основе хлоропренового латекса, предназначенным для получения пленочных изделий методом ионного отложения. 5

Цель изобретения — повышение прочности при растяжении и сопротивления раэдиру пленок.

Гомополимерный хлоропреновый латекс Л-7 представляет собой полимер хлоропрена, хлоропреновый латекс

Л-M — сополимер хлоропрена с метакриловой кислотой в соотношении 99,5

0,5, бутадиен-карбоксилатный латекс СКД-1 — сополимерный латекс бутадиена и метакриловой кислоты в соотношении 98,5:1,5.

Готовят смеси при соотношении.полнхлоропрена и бутадиен-карбоксилатно- 20 го полимера, равного 97:3, 95:5, 90: 10, 80:20, 70:30 и 50:50. Пленки получают методом ионного отложения на стандартном фиксаторе, высушивают при 70-90ОС в течение 60 н и 25 прогревают в термостате при различных режимах.

В качестве контрольных образцов берут пленки, полученные иэ полихлоропреновых латексов Л-7 и Л-M и смеси каждого из этих латексов с натуральным латексом в соотношении

80:20.

Изготовление контрольных пленочных изделий из полихлоропреновых 35 латексов Л-7 и Л-М осуществляют обычным способом. Пленки получают нок в зависимости от состава латексной композиции.

Формула изобретения

Композиция для получения пленочных иэделий, включающая хлоропреновый латекс, отличающаяся тем, что, с целью повышения прочности при растяжении и сопротивления раэдиру пленок, она дополнительно содержит бутадиен-карбоксилатный латекс при следующем соотношении компонентов, мас.7,:

Хлоропреновый латекс

Бутациен-карбоксилатный латекс

80-95

5-20 ионным отложением, высушивают при

70-90 С в течение 60 мин и прогревают при 130 в течение 80 мин.

Контрольные образцы иэ смеси полихлоропренового и натурального латексов на 100 мас.ч, полимера содержат вулканизующую группу состава, мас,ч.: сера 2,0; оксид цинка 5,0; этилцимат 1,5, которую вводят в смесь латексов. Пленки получают ионным отложением на фиксаторе стандартного состава, сушат при 70 С в течение 60 мин и вулканиэуют при

120 С в течение 60 мин.

В табл.1 представлено влияние режимов термообработки на свойства пленок различного состава., В табл.2 показаны свойства пле1 i

t o л

1 ° ° 1

1 O

I «ГЪ

Г о а

CV а О а с ) CO л о а О

Ъ л

««Ъ

1

Ю

00 о л

СО.

«сЪ а о

«Ч с Ъ л о сЧ

00 л ь

«Ч с Ъ а

«Ч

«Ч

1, 1 Е

Г 1

РЪ

° ° л

СЬ

1 о л

О

00 а

«О

«tt 1

& 1

«0 о

° ° о о о. л а л

РЪ л О

«О л О нЪ а л а л

1 о

I

° ° ! 1

I

1

I

I I

Ю

«л

° ° о

««Ъ I

1

Ю I ь

° \

«Ч

««Ъ а

5 I

I ф 1

6) I

«0 !

Х I

О х !

<0 I

I х !

I «"Ъ 1

° °

1 O л с Ъ л о л

M а

«Ъ

Ф 1 а со

1 л о

« « о

I «Ч

° ° о

1 «О л а о

«Ч 1

«h 1

«Ч

«сЪ

° \

Ц 1

1 а

5 х

О

2 л

«Ч

CV сГЪ л с Ъ.мЪ I!

I о а

«Ъ!

1 о о а

I х

Щ л

« Ъ ь л

«Ч о

Ю

00 ь

Н

О

О Ю

Е 0!

@ О, «И Ю

1 х 1

5.Р I о

« Ъ

Ю

«Ч ь

« Ъ

Э

Н

О х ч

О

О

О

t"

О х ч

О

Е о

« )

° °

I Ю

I «Ч

° ° ! о о

° Ф

Ю

1 ««Ъ

1 о !

° ° о

° °

«с\

I ch

К 3 сс!

1 ее

I л

1 Ch

1 1 о

° ° ! о

1 Ю 1

0O,О а а а

Л О сЪ сЧ л О а л а

«0 с7 00 О с Ъ сп

° В ° \ а со л 00 оъ о л а л е 00 О с Ъ сЧ «Ч а л л со О

«Ч в о о а а л со ««Ъ л

«О л а л 3

«Ч л О л а л со О

00 — O а л а л сЧ о о л . а л сО О л

00 В л л а

СО Л 00 сЧ О а л, а

00 Ch

CV л О ««Ъ а л л О «Ч « Ъ О " О а а а

О О о о о О О 00 х х х х о о о л сЧ сЧ

1288189

I 1

I

О1 I а сч I!

« Ъ а О 288) 89

О И

C), Жс)

zй е g С

Ж Е

mug

ООЕ сч м м

Я Я о о л л м м

Я ° \ о о с4

) Я ь м

Я о сч М

Я

o o

СО

) )

Я Я

o o м

° о л

9 3

Я Я о о

"О о в е сч о о

° . ))) л л

М

О ж

6 сб

>А

О

v о о м о

) О") 1

Я 1

О, ь

Я

Ю (Д1

Я о

Я!

» >5о.

6 о

Ж о о

uD о о о сс\ М 1 сО О) о

ll1 о о о о

gouge ,;,Вй И м л

Я с 1 )с

Ю с4

cd

Ц

))

О

Р

2-..

u c

° ° Ц

1 с: о о

Ch л

° ° сс1 (\ ж

О

О а

О

Ц ! о

О и э и о

d! g a

"Г6 (>)

Ж ж М с! о Йх

1 cd

ОЕО, й5е

v55

1

1 ! о

1 1 I 1

1 1

1 i ! о! м

I 1 1.

1 ! о!

1 л

1 1

I ! о

I О 1

I 1 1 — 1

1

I o

1 и I

l с с 4 л

Я Я Я о о о сч о, о о о с ъ л

o o сч

Я Я Я л л о o o

a e o

Ch Ch о o co

° I Я с 4

О о

Э l

E и

cd И ! Э

)$

>cI >g

О и

Ю Э

cd О

A cd

1, Э Ж

3 и щи о сч

\ °

o m

c)C) O m

О !!! О

Х О М

Э Icl OJ

cd Э cd

Ц

v g

О, Ж

,т е е

Э 1 О

Э О Я (ф

Д

Э S d1 эо ео эо

go с:о цо .ОЛ ОИ ОЛ

t4 IA СO

I 288 I 89

I I 1

1 1 (Ч

1 (:, (О ((( (° л м л о мЪ м л ь

ОЪ л ь! о

1 1

I 1

«h 00 «О Ф ф л л л о о о О

1ГЪ л

«Ч

МЪ л

Ю м ch

Ю л л о о

«сс (Ъ л ь

1 I (О(I м 1 ГЪ л

1 1 о

Хо

8 У. л м

Ъ >

О о

А (Э ч

a (-

<б х а х «(0(Я

K c

Ф (» (о

Х (Ч Ч

«Ч

Э ео (:o

О ыЪ (О во

5а

c(( во (Ю

О Ъ

С4 эо

3Ю

Ц Ю о

ГО о о (-ю

Ю

I о а

Е о о х

cd

>х о

I о

1 —: — 2 х

Х и х х

И

О)

«l а Со О

Л ccl м м м о о

О1

I

I

I о в л ь л О

Ю

00 л л

1 х

v о х

1" о

d( а lc(И д

О, М

0(0l

10 1 х а

Э о х

I

Ф х о о о в о

Ю о

«Ч

«h о о

Ю

«Ч

О1 о м о

«О

I

A (» и о х д

v

С( а

«0 л

00 м л

«Ч

Ю л

С4 л б

П м л

Е «(I о

«Ч

° ° о

Ю м

° ° ь (о ГЪ

° °

Ю

4Г

Ю ("Ъ

° ° о л

Ю

° а о

О\

Ю

«Ч

° ° о

00 о

ccl

° Ф о л

ВГ\

° ° л

0Ь

0(1 х х

5 о (:( а

1

I

1 х

B о

И

Е о

М

1 Х о о

1 Х (Ф

I сО ((1

1 Ф

Id (»

v о о

I (I

1 О

1 ( (1

11

1

1 О

I O

1 I

I

I !

00 00 . О м м л л л о о о о (ъ о

° I л л о o o с о л л л о а с(00 00 м и л ° \ о о о л ОЪ с ) м ъ О

» о с

00 М (с о О О «Ч м
