Клеевая композиция

Клеевая композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к клеевым композициям, используемым для склеивания бумажной тары, приклеивания обоев. Изобретение позволяет повысить прочность склеивания, стабильность клеевого шва, снизить затраты на удаление клеевого шва и утилизировать отходы благодаря использованию в латексной смеси отходов производства латексных резиновых изделий на основе натурального каучука с содержанием сухого вещества 30-40% мас.% рН 11-12, вязкостью 2-10с и 30- 60%-ной водной дисперсии кубового остатка дистилляции капролактама, состоящего мас.%: f-капролактам 23-27 циклические олигомеры аминокапроновой кислоты 32-56; линейные олигомеры аминокапроновой кислоты 21-41. Клеевая композиция содержит 1 мае.ч. отходов производства латексных резиновых изделий и I- .ч. 30-60%-ной водной дисперсии кубового остатка дистилляции -капролактама. Композицию готовят путем сбора отходов производства резиновых изделий, доведения их до заданных концентраций твердых веществ, рН и вязкости и добавления к ним небольшими порциями водной дисперсии кубового остатка. Клеевой шов на основе композиции стабилен (высокая проч- HOCTJ3 сохраняется после воздействия воды и старения при в течение 40 сут). 3 табл. § сл to 00 сх со со

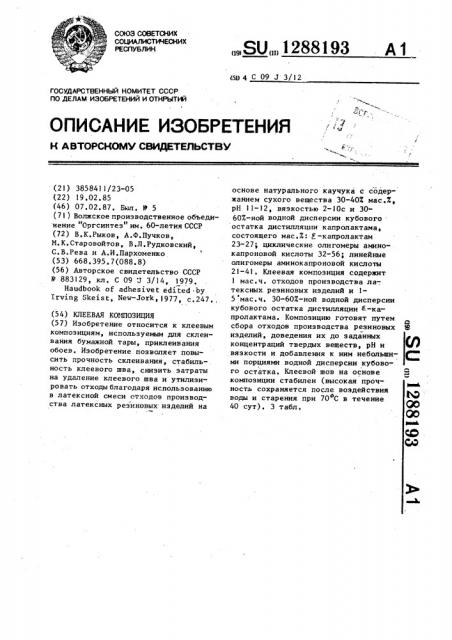

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1288193

А1 (58 4 С 09 J 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТЯУ

:Ь еей

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 385 841 1/2 3-05 (22) 19.02.85 (46) 07.02.87. Бил. Ф 5 (71 ) Волжское производственное объединение "Оргсинтез" им. 60-летия СССР (72) В.К.Рыков, А.Ф.Пучков, М,К.Старовойтов, В.Л.Рудковский, С.В.Рева и А.И.Пархоменко (53) 668.395.7(088.8) (56) Авторское свидетельство СССР

Р 883129, кл. С 09 J 3/14, 1979.

Haudbook of adhesivet edited by

Irving Skeist, New-Jork,1977, с.247., (54) (57) Изобретение относится к клеевым композициям, используемым для склеивания бумажной тары, приклеивания обоев. Изобретение позволяет повысить прочность склеивания, стабиль-. ность клеевого шва, снизить затраты на удаление клеевого шва и утилизировать отходы благодаря использованию в латексной смеси отходов производства латексных резиновых иэделий на основе натурального каучука с содержанием сухого вещества 30-40Х мас.Х, рН 11-12, вязкостью 2-10с и 3060Х-ной водной дисперсии кубового остатка дистилляции капролактама, состоящего мас.X: Я -капролактам

23-27 циклические олигомеры аминокапроновой кислоты 32-56; линейные олигомеры аминокапроновой кислоты

21-41. Клеевая композиция содержит ! мас.ч. отходов производства ла-. тексных. резиновых изделий и 15 мас.ч. 30-60Х-ной водной дисперсии кубового остатка дистилляции -капролактама. Композицию готовят путем сбора отходов производства резиновых иэделий, доведения их до заданных концентраций твердых веществ, рН и вязкости и добавления к ним небольшими порциями водной дисперсии кубового остатка. Клеевой шов на основе композиции стабилен (высокая прочность сохраняется после воздействия воды и старения при 70 С в течение

40 сут). Э табл.

1288193

Олеиновая

0,25-0, 30

0,40-0,50

0,4-0, 71

0,09-0,24 45

0,25-0,35

0,90-1,00 55

0,10-0,11

0,04-0,05

0 5-0,6

013015

4 !

Изобретение относится к клеевым композициям и может быть использонано н производстве таваров народного потребления, например, для склеинания бумажной тары, а также для приклеивания обоев.

Цель изобретения — повьппение прочности склеинания, стабильности клеевого шва, снижение затрат на удаление клеевого шва и утилизация 10 отходов.

Отходы производства латексных резиновых изделий образуются при межоперационных работах технологического процесса изготовления латексных иэделий — при сливе остатков латексной смеси иэ смесительного оборудования, тары, транспортной систеты и т.п., а также из некондиционного сырья.

Способность к осаждению ингредиентов латексной смеси с уменьшением ее вязкости определяет нижний концентрационный предел, равный 30 мас.X.

При добавлении в отходы некондиционного латекса натурального каучука концентрацию сухого вещества латексной смеси можно увеличить до

45 мас.Я. Дальнейшее повьппение концентрации выэынает астабилиэацию 30 латексной смеси, в процессе приготовления клея.

Используемая латексная смесь содержит следующие активные вещества, мас.ч.: . 35

Латекс натуральный 100,00

Гидрат окиси калия

Диспергатор НФ 40 (натриевая соль продукта конденсации -нафталинсульфокислоты с формальдегидом)

Противостаритель (неоэон Д) 0,09-1 20

Дибутилдитиокарбамат 0,02-0,03

Дипентометилен- 50 тиурамдисульфид. 1 90-2 00

Цинковая соль

2-меркаптобензтиаз ола

Церезин

Казеин

Костный клей

Окснд цинка

Аммиак 25Х-ный кислота

Дибу тнлфт ал ат

Пеногаситель (полисилоксановая жидкость ПИС 300) 0,09-0 10

Процентное содержание кубового остатка дистилляции E -капролактама в водной дисперсии составляет 30607. При меньшей концентрации дисперсии быстро расслаивается, увеличение же концентрации свьппе 607. повышает вязкость дисперсии, что затрудняет ее транспортировку, дозирование и, кроме того, вызывает стабилизацию клеевой композиции в процессе приготонления, Введение в композицию водной дисперсии кубовых остатков обеспечивает, благодаря карбоксильным группам олигомеров аминокапроновой кислоты, повышенную прочность склеивания.

Гндрофильный характер этих групп увеличивает скорость набухання клеевого шва в воде, При необходимости обновления, например, обоен, оставшийся на бетоне, штукатурке или на окрашенной панели клей быстро и легко смывается водой.

Клеевую композицию готовят следующим образом.

Собирают отходы латексной смеси и усредняют их в смесительном аппарате, пригодном для приготовления латексных композиций, до содержания сухого вещества 30-45 мас.7, рН 11,012,0 и вязкости 2-10с. Не прекращая перемешнвания, в латексную смесь порциями по 0,2 мас.ч. на 1 мас.ч. латексной смеси прибавляют водную дисперсию кубового остатка. Для предотвращения коагуляции в латексную смесь низкой концентрации вводят дисперсию кубового остатка повьппенной концентрации и наоборот. Готовность клеевой композиции определяют по воспроизводимости значений вязкости.

Пример ы 1-17. Композицию готовят как описано.

Составы композиций по примерам приведены н табл,1, причем примеры

1-6 и 15-)7 — сравнительные.

В табл.2 приведены свойства клеевых композиций, полученных по примерам 1-17, и клеевых швов на нх основе, причем влагопоглощение клеевого шва определяют следующим образом:, 12881

1,0-5 0

Таблица 1

Содержание компонентов, мас. Х

ПриЗОХ-ная водная дисперсия кубового

40Х-ная 40%-ная 45Х-ная

60%-ная вод ная дисперсия кубового остатка

ЗОХ-ная латексмер водная дисперсия кубового атекслатекс ная смесь ная смесь смесь остатка остатка

1,0

1,0

0 5

0,5

0 5

1,0

1,0

1,0

1,0

1,0

1,0

1,0

2,5

1,0

2,5

1,0

2,5

12 ° 1,0

13

14

15 1,0

16

5,0

1,0

5 0

1,0

5,0

5,5

5,5

1,0

1 О

5 5 на предметное стекло наливают композицию нз расчета получения после ее высыхания клеевой пленки толщиной 0,1-0,2 мм, сушат пленку до постоянного веса и помещают в камеру со IOOX-ной влажностью; условия испытания — комнатная температура; по привесу определяют влагопоглощение, В табл. 3 приведены сравнительные 10 свойства клеевых швов на основе предлагаемой и известной композиций.

Формула и з о б р е т е н и я

Клеевая композиция, включающая латексную смесь на основе натурального каучука, о т л и ч а ю щ а яс я тем, что, с целью повышения прочности склеивания, стабильности клеевого шва, снижения затрат на удаление клеевого шва и утилизации отходов, в качестве латексной смеси она содержит отходы производства латексных резиновых иэделий с содер93 4 жанием сухого вещества 30-45 мас.Х, рН 11,0-12,0 и вязкостью 2-10с и дополнительно содержит 30-60Х-ную водную дисперсию кубового остатка дистилляции f-капролактама, состоящего иэ, мас.Х:

Я -капролактам 23-27

Циклические олигомеры аминокапроновой кислоты

32-56

Линейные олигомеры аминокапроновой кислоты 2 l-41 при следующем соотношении компонентов, мас.Х:

Отходы производства латексных резиновых изделий Is0

30-60Х-ная водная дисперсия кубового остатка дистилляции Е=капролактама

1288I93

1 1

Э Ж

I

I

I л

Ы 8 3

L g

1 О

1 I 1 I

ops и Ь:т

О\

I о 1,ф

1:Ф l0 X ь

» сО

Ю

СЧ

Ф сО о ф

I I ю

00 о! фэ

I !

М ОХС

О о олафе

1=!Ю Х4

lW ь (1

I 1 о>фэ

A!024

СЧ о

1О о1,фэ

1 I

C3l0 X 4 л

Ch

Ю

1 1

О1фЭ

В." О 3 4 О

Ю л о,фэ

I 1

»»О Й 4 е

Ю

Ю л

Ф

I 1 о0ф

L g) D о О

Вщ в3 и л

° а о

00

Ю

1 1

3!3

1

1

I

I л

ЭМ

Ц;

Bf Ф о ц

Ц

4 О

0 4 е о оаэ

4 Э

g o

О

Ю Ж

О Э а6 ф

OI-g о

t(д

Х!0О

Ф) Э

Э

О,а И ф

IuD ие о

Эл Э

i La!) л, .

Д

Ж I

5 0I щ д бцlфо

I а о ф ф013ОХ

Ф 4 I р, о

О I Ei 10 f

Vgl 1Î6Ý о эфэ

OÎ 51д Е Îo

5" с4 3 д" \ Х ъф а

Р,Й 6!

I» М ф

Ц О1" . О

1 1

1 1 л н3

1 I

I 1

1 I л й3

1 I

1 1

Э Ж Я йцй

1 I

ВИЗ

3!3

I I

i!3

I 1

3!3

3!3 л

С Ъ С Ъ

° Ь сО сО»! о с

° В » о

1 о и и э о z

Р и

Э М

СК о 5 к

М 4 В I и 1

)288)93

Таблица 3

Композиция (Свойства клеевого шва

Известная Предлагаемая условиях: сразу после высыхания клея Смешанный

По бумаге после восьми месяСмешанный

Отслаивание бумаги цев

Смешанный

Адгезионный

Трудоемкие

Не трудоемкие

Влагопоглошение клеевого шва, 7, после

2 ч

24 ч

Составитель Н.Просторова

Техред М.Ходанич Корректор И,Муска

Редактор И.Дербак

Заказ 7771/22 Тираж 654 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

)13035, Москва, И-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Вид отрыва бумажных обоев от бетона, штукатурки и окрашенной панели в естественных

Вид отрыва обоев от окрашенной панели после старения при

70 С в течение

40 сут

Затраты на подготовку поверхности субстрата при замене обоев

0 06 — 0,07

6,24 — 6,40

1,05 — 1,33

5,87 — 6,43
