Гребенной барабанчик гребенчесальной машины

Гребенной барабанчик гребенчесальной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промьшленности и позволяет улучшить эксплуатационные свойства гребенного барабанчика путем повьшения интенсивности чесания и облегчения замены рабочей гарнитуры. Гребенной барабанчик содержит сегмент 3с гладкой наружной поверхностью, смонтированной на опорном валу 1, и расчесьгоающий элемент 4, смонтированный на торцовых поверхностях 2 барабанчика и выполненный в виде эллиптического цилиндра с пильчатой лентой 8, Плоскость, проходящая через малую ось эллипса поперечного сечения расчесывающего элемента 4, перекрещивается с вертикальной плоскостью , проходящей через ось опорного вала 1. Эллиптический цилиндр установлен с возможностью поворота вокруг своей оси, 2 ил. ч S (/}

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„12 8213 А1 (д) 4 D 01 G 19/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

Фи8. f

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

l10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3918362/28-12 (22) 28,06.85 (46) 07.02.87. Бюл. У 5 (71) Ленинградский институт текстильной и легкой промьпдленности им. С.М. Кирова (72) А.Е. Рудин и С.И. Файницкая (53) 677.051 (088.8) (56) Патент Великобритании У 1162647, кл. D 01 G 19/10, 1969. (54) ГРЕБЕННОЙ БАРАБАНЧИК ГРЕБНЕЧЕСАЛЬНОЙ МАШИНЫ (57) Изобретение относится к текстильной промышленности и позволяет улучшить эксплуатационные свойства гребенного барабанчика путем повышения интенсивности чесания и облегчения замены рабочей гарнитуры. Гребенной барабанчик содержит сегмент

3 с гладкой наружной поверхностью, смонтированной на опорном валу 1, и расчесывающий элемент 4, смонтированный на торцовых поверхностях 2 барабанчика и выполненный в виде эллиптического цилиндра с пильчатой лентой 8. Плоскость, проходящая через малую ось эллипса поперечного сечения расчесывающего элемента 4, перекрещивается с вертикальной плоскостью, проходящей через ось опорного вала 1 ° Эллиптический цилиндр установлен с возможностью поворота вокруг своей оси. 2 ил.

1280213

Изобретение относится к текстильной промышленности и может быть использовано для чесания текстильных волокон на гребнечесальной машине периодического действия. 5

Цель изобретения — улучшение эксплуатационных свойств путем повышения интенсивности чесания и облегчения смены рабочей гарнитуры.

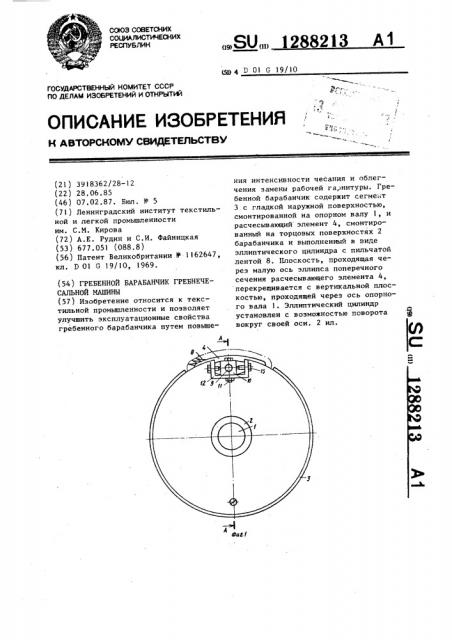

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — разрез А-А на фиг. 1.

Гребенной барабанчик содержит опорный вал 1, на котором жестко установлены торцовые поверхности, в частности, в виде втулок 2, к которым крепится сегмент 3 с гладкой наружной поверхностью и расчесывающий элемент 4.

Расчесывающий элемент 4 состоит из двух соединенных винтами 5 дугообразных поверхностей 6 и 7. На полученный таким образом эллиптический цилиндр навита рабочая гарниту25 ра — пильчатая лента 8. Винты 5 проходят через отверстия оси 9 расчесывающего элемента и обеспечивают жесткое соединение расчесывающего элемента с осью. Ось 9 установлена в подшипниках 10 скольжения, кото30 рые кренятся с помощью болтов 11 к кронштейнам 12 втулок 2. Болты 11 проходят через отверстия оси 9 н одновременно с фиксацией положения подшипников 10 на кронштейнах 12 обеспе- 35 чивают жесткое закрепление оси 9 и расчесывающего элемента 4. Для уравновешивания расчесывающего элемента

4 с противоположной стороны к втулкам 2 с помощью винтов 13 прикреплен

40 груз 14.

Изменение расположения плоскости, через которую проходит ось 9 по отношению к плоскости расположения опорного вала 1, производится с по45 мощью установочных винтов 15 при ослаблении болтов 11, I

При этом подшипники 10 перемещаются по опорной поверхности кронштейна 12. После установки необходимого угла скрещивания положение под шипников 10 фиксируется болтамн 11.

Поворот расчесывающего элемента

4 вокруг своей оси 8 осуществляется вручную при отсутствии болтов ll. В результате вместо ранее участвовавшей в чесании поверхности 6 устанавливается поверхность 7, после чего положение расчесывающего элемента фиксируется болтами 11.

Гребенной барабанчик работает следующим образом.

При непрерывном вращении опорного вала 1 выступающие над поверхностью гладкого сегмента 2 зубья пнльчатой ленты расчесывающего элемента 4 прочесывают волокна с заданной периодичностью. Регулировка интенсивности чесания осуществляется путем скрещивания плоскости расположения осн расчесывающего элемента 4 с плоскостью расположения опорного вала 1, в результате чего витки пильчатой ленты располагаются под углом к направлению гребнечесания и рабочая разводка между зубьями пильчатой ленты изменяется. Оптимальное положение оси расчесывающего элемента, при котором достигается наилучшее качество продукта гребнечесания, устанавливается экспериментально в зависимости от параметров пильчатой ленты и заправки машины. После износа участвующих в чесании части зубьев расчесывающий элемент 4 поворачивают вокруг своей продольной оси так, чтобы чешущей поверхностью стала та, которая ранее была обращена в сторону опорного вала 1, т.е. поверхность

6 меняется на поверхность 7. Расчесываюций элемент 4 установлен таким образом, что плоскость, проходящая через малую ocb элипса его поперечного сечения, перекрещивается с вертикальной плоСкостью, проходящей через ось опорного вала.

Конструкция гребенного барабанчика позволяет повысить интенсивность и продолжительность чесания, так как обеспечивает возможность легкой замены изношенной рабочей гарнитуры путем поворота эллиптического цилиндра вокруг его продольной оси без смены самого расчесывающего элемента, и увеличивает срок его службы.

Скрещивание плоскости расположения продольной оси расчесывающего элемента с плоскостью расположения опорного вала позволяет подобрать оптимальные условия расчесывания волокон. Все это улучшает эксплуатационные свойства барабанчика.

Формула изобретения

Гребенной барабанчик гребнечесальной машины, содержащий опорный вал с установленным на нем сегмен1288213

А-А иг.

Составитель В. Прохоров

Техред И.Попович

Редактор И. Дербак

Корректор M. Пожо

Заказ 7772/23

Тираж 427

ВНИИПИ- Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 том, имеющим гладкую наружную поверхность, и расчесывающий элемент, смонтированный на торцовых поверхностях барабанчика, о т л и ч а юшийся тем, что, с целью улучшения эксплуатационных свойств путем повышения интенсивности чесания и облегчения замены рабочей гарнитуры, расчесывающий элемент выполнен в виде эллиптического цилиндра, установленного с возможностью поворота вокруг его оси, при этом расчесывающий элемент установлен таким образом, что плоскость, проходящая через малую ось эллипса его поперечного сечения, перекрещивается с вертикальной плоскостью, проходящей через ось опорного вала.
