Реферат



Изобретение относится к, области строительства. Цель изобретения - снижение трудоемкости демонтажа, а также расширение технологических возможностей за счет обеспечения возможности получения пустот различной конфигурации. Пустотообразователь выполнен из стержневых элементов, расположенного между ними распорного элемента, сужающегося к низу пустотообр азователя, и крепежных элементов. Одни из стержневых элементов выполнены сужающимися в продольном и поперечном сечении соответственно к верху пустотообразователя и к распорному элементу, а другие , соседние с первыми и сопряженные с ними плоскими боковыми поверхностями,- сужающимися соответственно к низу пустотообразователя и к его боковой поверхности и контактирующими своей боковой поверхностью с боковой поверхностью распорного элемента. 3 ил. $ N3 00 оо N5 ОС

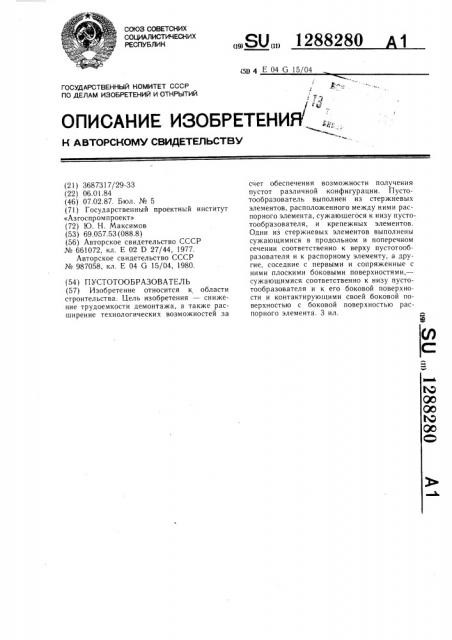

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1288280 (59 4 Е 04 G 15/04 ф -.;, » .«з

1 Ф

ОПИСАНИЕ ИЗОБРЕТЕНИФ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3687317/29-33 (22) 06.01.84 (46) 07.02.87. Бюл. № 5 (71) Государственный проектнь.й институт

«Азгоспромпроект» (72) Ю. Н. Максимов (53) 69.057.53 (088.8) (56) Авторское свидетельство СССР № 661072, кл. Е 02 D 27/44, 1977.

Авторское свидетельство СССР № 987058, кл. E 04 G 15/04, 1980. (54) ПУСТОТООБРАЗОВАТЕЛЬ (57) Изобретение относится к области строительства. Цель изобретения — снижение трудоемкости демонтажа, а также расширение технологических возможностей за счет обеспечения возможности получения пустот различной конфигурации. Пустотообразователь выполнен из стержневых элементов, расположенного между ними распорного элемента, сужающегося к низу пустотообразователя, и крепежных элементов.

Одни из стержневых элементов выполнены сужающимися в продольном и поперечном сечении соответственно к верху пустотообразователя и к распорному элементу, а другие, соседние с первыми и сопряженные с ними плоскими боковыми поверхностями,— сужающимися соответственно к низу пустотообразователя и к его боковой поверхности и контактирующими своей боковой поверхностью с боковой поверхностью распорного элемента. 3 ил.

1288280

Изобретение относится к строительству, в частности к устройствам для образования в бетоне строительных конструкций пустот или отверстий различной конфигурации.

Цель изобретения — снижение трудоемкости демонтажа, а также расширение технологических возможностей за счет обеспечения возможности получения пустот различной конфигурации.

На фиг. 1 изображены составные элементы пустотообразователя перед сборкой; на фиг. 2 — пустотообразователь в собранном виде; на фиг. 3 — пустотообразователь, находящийся в бетоне, разрез.

Пустотообразователь содержит распорный элемент 1, расположенный между стержневыми элементами 2 и 3. Распорный элемент 1 имеет в продольном направлении расширяющееся к верху пустотообразователя сечение, а его наибольшее поперечное сечение превышает наибольший размер поперечного сечения каждого из стержневых элементов 2 и 3 и выполнен, например, в виде усеченной четырехгранной пирамиды. Стержневые элементы 2 имеют в продольном и поперечном направлении сечение, сужающееся соответственно к верхнему концу пустотообразователя и к распорному элементу 1 и выполнены также, например, в виде усеченной четырехгранной пирамиды. Стержневые элементы 3 имеют в продольном и поперечном направлении сечение, сужающееся соответственно к нижнему концу пустотообразователя и к его боковой поверхности, и выполненное, например, в виде шестигранников.

Пустотообразователь собирается из чередующихся составных элементов 2 и 3, примыкающих друг к другу своими боковыми поверхностями, внутри них размещен распорный элемент 1. Все элементы пустотообразователя закрепляются между собой крепежными элементами по верху любым известным способом, позволяющим сохранить крепление легкоразъемным (крепежные элементы не показаны). Устанавливают пустотообразователь на место и укладывают бетонную смесь 4. После твердения бетона крепежные элементы снимают и демонтируют пустотообразователь, извлекая сначала распорный элемент 1, затем в любом порядке поочередно стержневые элементы 3 и стержневые элементы 2.

Для захвата элементов во время демонтажа в теле стержневых элементов пустотообразователя предусматривают, напри-!

О мер, гнезда. Форма стержневых элементов

2 и 3 и распорного элемента 1 позволяет использовать силы обжатия бетона для облегчения демонтажа пустотообразователя.

Для усиления выталкивающего эффекта соприкасающиеся поверхности составных частей пустотообразователя могут быть покрыты смазкой.

Формула изобретения

Пустотообразователь, содержащий стержневые элементы, расположенный между ними распорный элемент, имеющий в продольном направлении расширяющееся кверху пустотообразователя сечение, и крепежные элементы, отличающийся тем, что, с

25 целью снижения трудоемкости демонтажа, а также расширения технологических возможностей за счет обеспечения возможности получения пустот различной конфигурации, каждый стержневой элемент сопряжен своей боковой поверхностью по плоскости с соседним стержневым элементом, при этом один из элементов имеет в продольном и поперечном направлении сечение, сужающееся соответственно к верхнему концу пустотообразователя и к распорному элементу, а другой — сужающееся, соответственно, к нижнему концу пустотообразователя и к его боковой поверхности и контактирует своей боковой поверхностью с боковой поверхностью распорного элемента, причем наибольший размер поперечного сечения каждого из стержневых элементов не превосходит наибольший размер поперечного сечения распорного элемента.

1288280

Редактор Н. Тупица
