Изобретение относится к криогенной технике, а именно к дроссельным микрокриогенным системам, и является усовершенствованием известного устройства по авт.св. В 1038752. 5

Цель изобретения — упрощение конструкции и технологии изготовления.

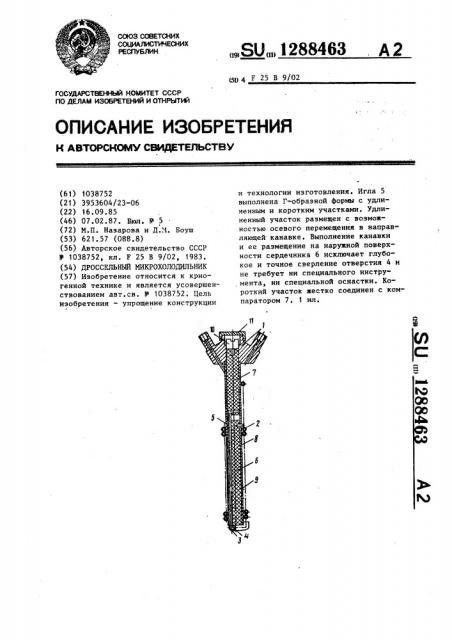

На чертеже изображен микрохолодильник, общий вид.

Дроссельный микрохолодильник содержит головку 1, змеевиковый тепло.обменник 2 с коллектором 3 на выход ном конце, имеющем дроссельное отверстие 4, иглу 5 для изменения проходного сечения дроссельного отверстия 4, сердечник 6. При этой игда снабжена компенсатором 7, между сердечником 6 и змеевиковым теплообменником 2 установлена тонкостенная обечайка 8, имеющая свободный нижний конец, выполненный с перфорацией, винт 10 и крышку 11.

Дроссельный микрохолодильник работает следующим образом.

При пуске криоагент проходит по эмеевиковому теплообменнику 2, дросселируется в щели, образованные 30

Дроссельный микрохолодильник по авт.св. У 1038752, о т л и ч а юшийся тем, что, с целью упрощения технологии изготовления, игла выполнена Г-образной формы с удлиненным и коротким участками, причем удлиненный участок размещен с воэможностью осевого перемещения в направляющей канавке, выполненной в сердечнике микрохолодильника, а ко роткий участок жестко соединен с компенсатором.
