Терморегулирующий вентиль для холодильных машин

Терморегулирующий вентиль для холодильных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и позволяет уменьшить холодопотери путем уменьшения теплового контакта хладагента с поверхностью корпуса вентиля. Сильфом 4 герметично соединен с корпусом 1 и пластиной 5, в которой установлен клапан 10. Капиллярная трубка 3, сообщенная с полостью сильфона 4, служит выходным патрубком. Хладагент дросселируется в зазоре между седлом 13 и клапаном 10 и через трубку 3 поступает в испаритель. Регулирование перегрева всасываемого пара осуществляется перемещением пластины 5 с клапаном 10 в зависимости от давления , которое устанавливается в полости 8 над мембраной 6, соединенной с трубкой 9 термобаллона. 1 ил. § (Л |С 00 00 NU Од Од

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИН. I l

;:13 ., „13

БММО1ИА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3895567/23-06 (22) 16.05.85 (46) 07.02.87. Бюл. У 5 (71) Шахтинский технологический институт бытового обслуживания (72) И.В..Болгов, В.В. Левкин, А.В. Кожемяченко, П.Н. Андриянов и В.Э. Масевич (53) 621.57 (088.8) (56) Авторское свидетельство СССР

У 672616, кл. F 25 В 41/04, 1962. (54) ТЕРМОРЕГУЛИРУЮЩИЙ ВЕНТИЛЬ ДЛЯ

ХОЛОДИЛЬНЫХ МАШИН (57) Изобретение относится к холодильной технике и позволяет уменьшить холодопотери путем уменьшения

ÄÄSUÄÄ 1288466 А1

) (дд 4 F 25 В 41/04 теплового контакта хладагента с поверхностью корпуса вентиля. Сильфон

4 герметично соединен с корпусом 1 и пластиной 5, в которой установлен клапан 10. Капиллярная трубка 3, сообщенная с полостью сильфона 4, служит выходным патрубком. Хладагент дросселируется в зазоре между седлом

13 и клапаном 10 и через трубку 3 поступает в испаритель. Регулирование перегрева всасываемого пара осуществляется перемещением пластины 5 с клапаном 10 в зависимости от давления, которое устанавливается в полости 8 над мембраной 6, соединенной с трубкой 9 термобаллона. 1 ил.

1288466

Формула изîбретений

Составитель И. Таидаков

Редактор А. Ворович Техред И.Ходанич Корректор ". Король

Заказ 7794/36

Тираж 498 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4

Изобретение используется в холодильной технике, преимущественно в малых холодильных машинах холодопроиэводительностью менее 500 Вт и в стендах для испытания малых холодильных машин и агрегатов.

Цель изобретения — уменьшение холодопотерь путем уменьшения теплового контакта хладагента с поверхностью корпуса вентиля. 10

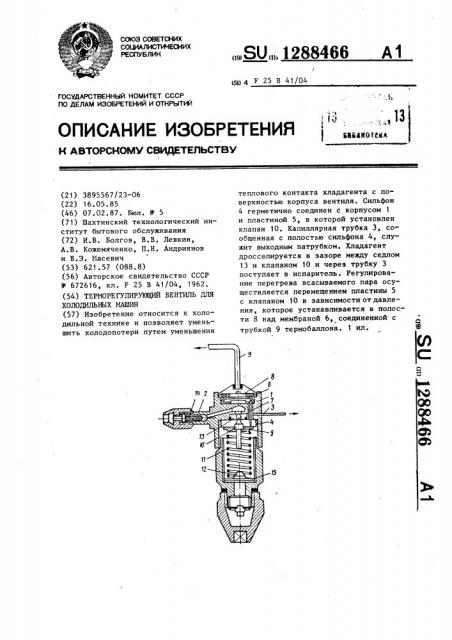

На чертеже представлен вентиль, разрез.

Вентиль содержит корпус 1 с патрубками входа 2 и выхода 3 в виде капиллярной трубки, которая соединена с полостью сильфона 4 ° Пластина

5 герметично соединена с корпусом 1 посредством сильфона 4 и кинематически — с мембраной 6 с помощью толкателей 7. Над мембраной б выполнена полость 8, соединенная с трубкой 9 термобаллона. Пластина 5, в которой установлен беэ зазора клапан 10,опирается на пружину 11, изменение сжа25 тия которой регулируется винтом 12, Дросселирование хладона осуществляется в зазоре между седлом 13 и клапаном 10. На входе в терморегулирующий вентиль установлен фильтр 14.

Пружина 11 опирается на внутреннюю поверхность стакана 15.

Терморегулирующий вентиль работает следующим образом.

Жидкий хладон иэ конденсатора холодильной машины или измерительного 35 стенда поступает в патрубок 2 входа, очищаясь в фильтре 14 ° Дросселирование хладона осуществляется в зазоре между седлом 13 и клапаном 10, который опирается на пластину 5 и через капилляр поступает в испаритель. Регулирование перегрева всасываемого пара осуществляется перемещением пластины 5 с клапаном 10, в зависимости от давления, которое устанав- 45 ливается в полости 8, соединенной с рубкой 9 термобаллона.

Режимы работы стенда или холодильной машины устанавливаются с помощью винта 12, изменяющего натяжение пружины 11, С увеличением перегрева пара в испарителе стенда или холодильной машины давление пара в трубке 9 и полости 8 над мембраной 6 возрастает, перемещение мембраны 6 передается толкателем 7 пластине 5, в которой установлен игольчатый клапан 10. На игольчатый клапан 10 снизу действует пружина 11, стремящаяся закрыть отверстие в седле 13.

Если количество жидкости в испарителе стенда или холодильной машины возрастает, то перегрев пара уменьшается, давление в термобаллоне падает, соответственно падает давление и н полости 8 над мембраной 6 и клапан 10 начинает прикрываться,поскольку усилие пружины 11 больше давления пара в полости 8 над мембраной 6. При остановке компрессора стенда или холодильной машины движение пара через вентиль прекращается, перегрев становится равным нулю, и клапан 10,установленный в пластине 5,полностью за» крывает отверстие в седле 13.

Терморегулирующий вентиль для холодильных машин, содержащий корпус с патрубками входа и выхода хладагента, размещенную в нем мембрану, кинематически связанную с пластиной, установленный в последней клапан и капиллярную трубку, о т л и ч а юшийся тем, что, с целью уменьшения холодопотерь путем сокращения теплового контакта хладагента с корпусом, вентиль дополнительно содержит сильфон, герметично соединенный . с корпусом и пластиной, а капиллярная трубка служит выходным патрубком,
