Устройство для измерения малых относительных изменений сопротивлений кондуктометрических ячеек

Устройство для измерения малых относительных изменений сопротивлений кондуктометрических ячеек

Иллюстрации

Показать все

Реферат



Устройство для измерения малых относительных изменений сопротивлений кондуктометрических ячеек может быть использовано для решения широкого класса задач определения состава веществ кондуктомбтрическими методами. Целью является повьшение точности и сокращение времени измерений . Устройство содержит автогенератор с включенной в него кондуктометрической ячейкой, нагрузкой которого является нелинейный элемент, включенньй в мостовую схему. Повьшгение быстродействия и точности достигается за счет автоматизации измерений. При изменении сопротивления ячейки изменяются условия баланса амплитуд. Установившийся режим достигается при новом значении сопротивления нелинейного элемента. Это вызывает разбаланс мостовой схемы. Выходной сигнал пропорционален относительному изменению сопротивления ячейки . 1 ил. (Л с tc 00 00 СП

СО1ОЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„„1288570 А1 юв 4 С 01 М 27/06

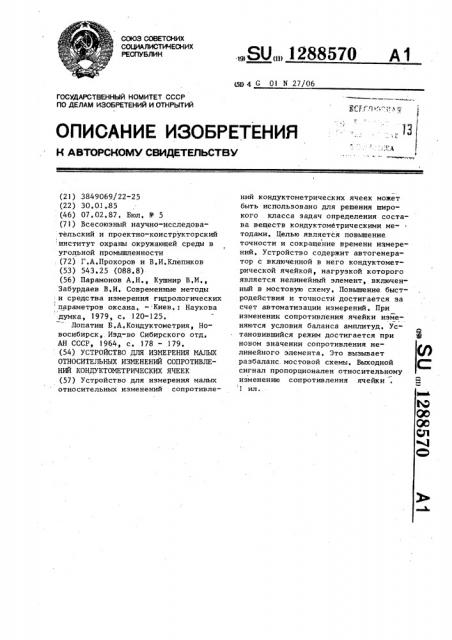

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3849069/22-25 (22) 30.01.85 (46) 07.02.87. Бюл, Ф S (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт охраны окружающей среды в угольной промьппленности (72) Г,А.Прохоров и В,И,Клепиков (53) 543,25 (088.8) (56) Парамонов А,Н,, Кушнир В,М,, Забурдаев В,И. Современные методы и средства измерения гидрологических параметров оксана, — Киев,: Наукова думка, 1979, с. 120-125, Лопатин Б.А.Кондуктометрия, Новосибирск . Изд-во Сибирского отд, АН СССР, 1964, с, 178 — 179. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАЛЫХ

ОТНОСИТЕЛЬНЫХ ИЗМЕНЕНИЙ СОПРОТИВЛЕНИЙ КОНДУКТОМЕТРИЧЕСКИХ ЯЧЕЕК (57) Устройство для измерения малых относительных изменений сопротивлений кондуктометрических ячеек может быть использовано для решения широкого класса задач определения состава веществ кондуктометрическими методами. Целью является повьппение точности и сокращение времени измерений. Устройство содержит автогенератор с включенной в него кондуктометрической ячейкой, нагрузкой которого является нелинейный элемент, включенный в мостовую схему, Повьппение быстродействия и точности достигается за счет автоматизации измерений, При изменении сопротивления ячейки изменяются условия баланса амплитуд, Установившийся режим достигается при новом значении сопротивления нелинейного элемента, Это вызывает разбаланс. мостовой схемы. Выходной сигнал пропорционален относительному изменению сопротивления ячейки

1 ил.

1288570

ВНИИПИ Заказ 7800/41»раж Подписное

Произв,-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к аналитическому приборостроению, в частности к приборам для кондуктометрии, и может быть использовано для широкого класса задач определения физического состава веществ, Цель изобретения — повышение точности и сокращение времени измерений, На чертеже приведена блок"схема предлагаемого устройства.

Устройство содержит автогенератор 1 с включенной конденсаторной. ячейкой (R, С+),мостовую схему 2, плечо Э которой представляет собой нелинейный элемент и. является сопротивлением нагрузки, подключенной параллельно входу автогенератора 1.

В остальные плечи 4 — 6 включены активные сопротивления, К измеритель-, 20 ной диагонали мостовой схемы 2 через последовательно соединенные фильтр 7 и усилитель 8 подсоединен регистратор 9, Одна вершина мостовой схемы 2 заземлена, а вторая соединена с выходом сумматора 10, входы которого подключены соответственно к выходу автогенератора 1, образуя цепь положительной обратной связи, и выходу источника 11 напряжения постоянного тока, Нелинейный элемент 3 может быть инерционным.

Устройство работает следующим образом, В исходном состоянии рабочая частота генератора 1 определяется параметрами измерительной кондуктометрической ячейки (R„,С„), а амплитуда установившихся колебаний зависит от величины сопротивления нелинейного элемента.З„, определяемой параметрами элементов генератора и, может варьироваться в широких пределах путем изменения величины постоянного тока, протекающего через мостовую схему 2 от источника 11. В установившемся режиме мостовая схема 2 балансируется„ При изменении К нарушаются ампя литудные соотношения в генераторе 1 и установившийся режим осуществляется уже при другом значении сопротивления нелинейного элемента, Изменение напряжения, поступающего на фильтр 7, пропорционально относительной величине изменения R<. Выходной сигнал переменной (или постоянной) составляющей усиливается и подается на регистратор 9, Предлагаемое устройство позволяет обеспечить измерение относительных сопротивлений кондуктометрических ячеек в интервале от 5 10 до !0 с приведенной погрешностью

+2,5Х, Время измерения уменьшается за счет автоматизации измерений в режиме непосредственного отсчета, Формула изобретения.Устройство для измерения малых относительных изменений сопротивлений кондуктометрических ячеек, содержащее автогенератор с включенной конденсаторной ячейкой, цепью положительной обратной связи и сопротивлением нагрузки, подключенным параллельно входу автогенератора, а также регистратор, о т л и ч а ю щ е е с я тем, что, c: целью повышения точности и сокращения времени измерений, в него введены сумматор, источник напряжения постоянного тока, фильтр, усилитель и мостовая схема, в одно из плеч которой включено сопротивление нагрузки, представляющее собой нелинейный элемент, диагональ мостовой схемы через последовательно соединенные фильтр и усилитель подключена к регистратору, а вершина соединена с выходом сумматора, входы которого подключены соответственно к выходу автогенератора и источнику напряжения постоянного тока,
