Состав мембраны ионоселективного электрода для определения активности фенилдикарбаундекаборана в водных растворах

Состав мембраны ионоселективного электрода для определения активности фенилдикарбаундекаборана в водных растворах

Иллюстрации

Показать все

Реферат



Изобретение предназначено для определения активностей ионов фенилдикарбаундекаборана в водньпс растворах и относится к потенциометрическим методам анализа и непрерыв .ного контроля ионов в водных растворах . Электрод может быть использован в микробиологической промышленности при контроле за процессами трансформации энергии в клетках микроорганизмов , в аналитической химии, биохимии, биофизике, медицине. Целью изобретения является определение фенилдикарбаундекаборана в водных растворах и повьппение точности. Поставленная цель достигается за счет того, что мембрана содержит фосфолипиды соевых бобов или кефалин, или холестерин, нанесенные на диск из стекловолокна, пропитанный поливинилхлоридом, и диоктилфталат. В качестве электродно-активного вещества использован ионный ассоциат дикарбаундекаборана или фенилдикарбаундекаборана с тетрафенилфосфонием при следующем соотношении компонентов , мас.%: Ионный ассоциат 0,01- 0,5; Фосфолиридные соединения 0,02- 0,2; Диоктилфталат 67,45-69,976;. Поливинилхлорид 21,74-29,12. Электрод позволяет исследовать процессы накопления, энергии в клетках и в субклеточных частицах. I з.п. ф-лы, 1 ил.,1 табл. (Л

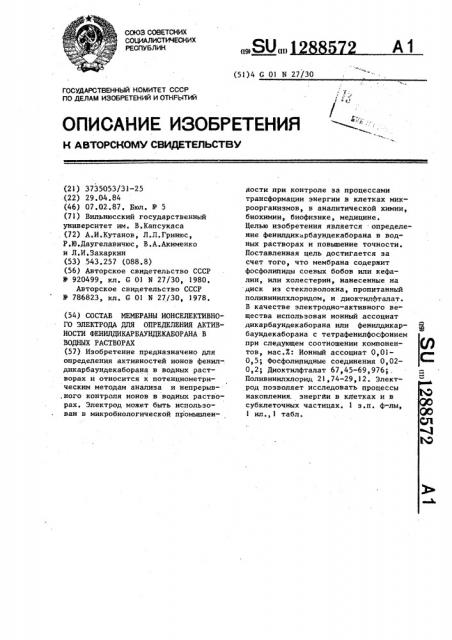

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 С 01 N 27/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3735053/31-25 (22) 29.04.84 (46) 07.02.87, Бюл. 1(" 5 (71) Вильнюсский государственный университет им. В.Капсукаса (?2) А.И.Кутанов, Л.Л.Гринюс, Р.Ю.Даугелавичюс, В.А.Акименко и Л.И.Захаркин (53) 543.257 (088.8) (56) Авторское свидетельство СССР

В 920499, кл. G Ol И 27/30, 1980.

Авторское свидетельство СССР

1Ф 786823, кл. G 01 N 27/30, 1978. (54) СОСТАВ МЕМБРАНЫ ИОНСЕЛЕКТИВНОГО ЭЛЕКТРОДА ДЛЯ ОПРЕДЕЛЕНИЯ АКТИВНОСТИ ФЕНИЛДИКАРБАУНДЕКАБОРАНА В

ВОДНЫХ РАСТВОРАХ (57) Изобретение предназначено для определения активностей ионов фенил-. дикарбаундекаборана в водных растворах и относится к потенциометрическим методам анализа и непрерыв.ного контроля ионов в водных растворах. Электрод может быть использован в микробиологической промышленности при контроле за процессами трансформации знергии в клетках микроорганизмов, в аналитической химии, биохимии, биофизике, медицине.

Целью изобретения является определение фенилдикарбаундекаборана в водных растворах и повышение точности.

Поставленная цель достигается за счет того, что мембрана содержит фосфолипиды соевых бобов или кефалин, или холестерин, нанесенные на диск из стекловолокна, пропитанный поливинилхлоридом, и диоктилфталат.

В качестве электродно-активного вещества использован ионный ассоциат дикарбаундекаборана или фенилдикарбаундекаборана с тетрафенилфосфонием при следующем соотношении компонентов, мас.Ж: Ионный ассоциат 0,010,5; Фосфолиридные соединения 0,020,2; Диоктилфталат 67,45-69,976;.

Поливинилхлорид 21,74-29,12. Электрод позволяет исследовать процессы накопления. энергйи в клетках и в субклеточных частицах. 1 з.п. ф-лы, 1 ил., I табл.

1288572

Изобретение относится к аналитической химии, а именно к количественному определению и непрерывному контролю активности ионов фенилдикарбаундекаборана (ФКБ) и дикарбаунде- 5 каборана (ОКБ) в водных растворах, и может быть использовано в микробиологии, биохимии, биофизике, аналитической химии и медицине.

Цель изобретения - повьппение чувствительности определений, На чертеже. представлен график зависимости ЭДС от концентрации фенилдикарбаундекаборана. f5

П р и"м е р. Изготавливают ионсе лективную мембрану: на конец трубочки длиною 30 — 50 мм и диаметром

3 — 8 мм напаивают диск, диаметр которого 3 — 8 мм, а толщина 0,1

0,5 мм, Диск изготавливают из стекловолокна. На припаянный диск наносят 0,025 мл 0,1 — IX-ного раствора фосфолипидов соевых бобов в ундекане и высушивают в течение 25-30 мин при 70-80 С. При более высоких температурах и длительном времени высу.шивания происходит окисление фосфолипидов, Высушенный диск пропитывают 10 мИ раствором ионного ассоциата 30 . ТФФ с ФКБ или ОКБ в тетрагидрофуране и высушивают в течение 15-20 мин при комнатной температуре до полного удаления растворителя. Потом диск покрывают пленкой поливинилхлорида, содержащей диоктиловый эфир фталевой кислоты. Приготовленный таким способом электрод высушивают 10—

12 ч при комнатной температуре, после чего вымачивают 24 ч в 1 10 6 И 40 растворе калиевой соли ОКБ или ФКБ«

После этого электрод высушивают при

70 - 80 С в течение 2-3 ч. Применение температуры выше 90 С не рекомендуется так как происходит распад 45 ионных ассоциатов (ОКБ ТФФ и ФКБ ТФФ) а также ускоряется деградация поливинилхлорида, пластификатора и фосфолипидов. Электрод заполняют 10 х

-5 х 10 М раствором три-калиевой соли

ФКБ или ОКБ.

Разработанная мембрана обладает избирательностью по отношению к определяемым анионам. Константа селективного электрода с разработанной мембраной по отношению к органическим и неорганическим солям, определяемая методом прямого титрования, не превьппает 7,9 10

Коэффициенты селективности ОКБи ФКБ-чувствительных электродов приведены в таблице.

Коэффициенты селективности мембраны

Анион с фосфо- без фослипидами фолипидов

2 5 10 2 10

Цитрат

Ацетат

Салицилат

Бензоат

Формиат

Бромид

2,8.10 6

7,9 10

4,7 10ь

1,2" 10 6

Сульфат

Нитрат

1 IO

2,5 IO

Хлорид

Электрод позволяет проводить измерения в диапазоне рН 2 - 10 при температуре раствора 4 — 60 С. Время установления устойчивых значений электродного потенциала не превьппает

1 мин. Угловой наклон в пределах концентраций 10 з †. 10 И составляет 55 + 5 мВ«

Нижний предел определяемых концентраций водных растворов ФКБ составляет 5 10 М.

Электроды с предлагаемой мембра ной обладают высокой стабильностью показаний.

Формула изобретения

1. Состав мембраны ионселективного электрода для определения активности фенилдикарбаундекаборана в водных растворах, включающий электродно-активное вещество, поливинилхлорид в качестве связующего и диоктилфталат в качестве пластификатора, отличающийся тем, что, с целью повьппения чувствительности определения, B качестве электродно-активного вещества использован ионный ассоцнат тетрафенилфосфония с фенилдикарбаундека4,2 10

5,0 10

6,8 106

2 "10

7 10

4 104

3 10

8 "10

3" 10

1288572

67,45-69, 97

Остальное

Диоктилфталат

Поливинилхлорид

0,02-0,20

1) ФКб =электрод де

Сотсавитель И.Рогаль

Техред Л. Сердюкова Корректор Т.Колб

Редактор О.Бугир

Заказ 916

Тираж 777 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,,Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 бораном, причем в состав мембраны дополнительно введены фосфолипидные соединения в следующих количествах, мас.X:

Электродно-активное вещество 0,82-1,99

Фосфолипидные соединения

2. Состав мембраны по. п.1, о т— л.и ч а ю шийся тем, что в качестве фосфолипидных соединений использованы фосфолипиды соевых бобов, кефалин или холестерин.
