Реферат



Изобретение относится к электротехнике , в частности к герметичному подводу энергии к различным электротехническим сооружениям. Цель изобретейия - упрощение конструкции. Устройство содержит разрезной овальньш фланец 4, части которого соединены между собой винта и, и уплотнительный элемент 7 с радиальным разрезом . Фланец 4 разрезан по наименьшей оси овала. Такве выполнение позволяет упростить конструкцию, т.к. фланец одновременно является крепежным и уплотнит ел ьным элементом. 2 ил. (Л rsD 00 00 00 О ел фиг.г

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1288805

А1 (51)4 Н 02 G 3/22, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ (21) 3847584/24-07 (22) 23.01,85 (46) 07.02.87, Бюл. Ф 5 (72) В.А.Макаров (53) 621.3 15 (088.8) (56) Авторское свидетельство СССР

В 581510, кл. Н 01 В 17/26, 1975.

Авторское свидетельство СССР

Р 801113, кл. Н 01 В 17/26, 1979. (54) ГЕРМЕТИЧНЫЙ КАБЕЛЬНЫЙ ВВОД (57) Изобретение относится к электротехнике, в частности к герметичному подводу энергии к различным электротехническим сооружениям, Цель изобретейия — упрощение конструкции.

Устройство содержит разрезной овальный фланец 4, части которого соединены между собой винтами, и уплотнительный элемент 7 с радиальным разрезом. Фланец 4 разрезан по наименьшей оси овала. Такее выполнение поэволяет упростить конструкцию, т.к. фланец одновременно является крепежным и уплотнительным элементом. 2 ил.

1288805

Изобретение относится к электротехнике и предназначено для герметизации кабельных вводов через проемы в различных местах сооружений, устройств, электрических аппаратов,приборов, электродвигателей.

Целью изобретения является упрощение конструкции.

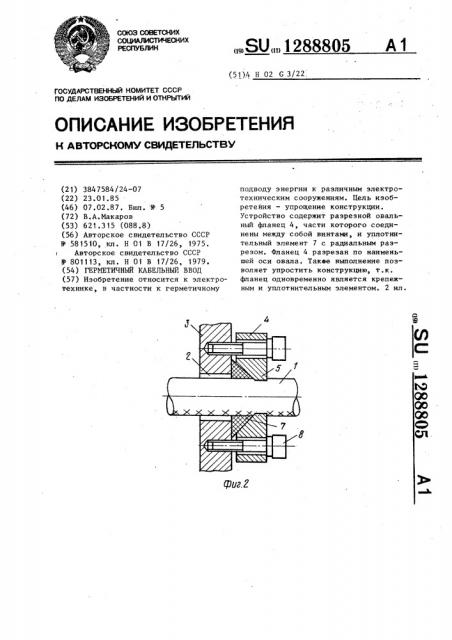

На фиг. 1 изображен герметичный кабельный ввод, общий вид;на фиг.2 то же, продольный разрез.

Герметичный кабельный ввод содер жит кабель 1, расположенный в отверстии 2 перегородки 3, с уплотняемой стороны расположен фланец 4, половинки 5 которого крепят кабель и скреплены между собой винтами б„ и уплотнительный элемент 7 с радиальHbIM разрезом.

Фланец 4 прижимает уплотнительный элемент 7 к перегородке 3 и герметизирует отверстие перемычки и кабель

1 по его диаметру при помощи крепежных деталей 8.

Монтаж осуществляется .следующим образом.

На кабель 1, проложенный в отверс тие 2 перегородки 3, устанавливают разрезанный радиально под углом 3045 уплотнительный элемент и склеивают по линии разреза.

Разъемные половинки фланца 4 стя— гивают на кабеле 1 винтами 6, после чего фланец 4 с уплотнительным элементом 7 крепят болтами 8 к перегородке 3. Уплотнительный элемент, деформируясь в осевом и радиальном направлениях, герметизирует отверстие перегородки и кабель по его диаметру. Дополнительная герметизация может осуществляться обмазкой диаметра кабеля и поверхностей уплотнения клеем или невулканизированной гермомассой. Для устройств, работающих в зоне радиоактивных осадков, гермоввод позволяет производить его установку внутри устройств, тем самым обеспечивая его защиту и удобство очистки поверхностей устройств, !

Надежная герметизация кабельного ввода обеспечивается уплотнительным элементом, выполненным в виде усеченного конуса, который за счет конуса фланца деформируется в осевом и радиальном направпениях и тем самым герметизирует отверстие перегородки и кабель по его диаметру.

Прижатие фланца к перегородке осуществляется крепежными элементами, расположенными на большой оси овала фланца. Для упрощения конст— рукции и уменьшения габаритных размеров фланца и его разъемные части крепятся между собой с двух противо10 положных сторон элементами в эксцентрично расположенных прямоугольных выемках фланца. Эксцентричное расположение выемок обеспечивает взаимозаменяемость каждой из половинок фланца.

Разъемное выполнение фланца позволяет производить его установку и снятие без демонтажа кабеля и самого прибора, в который вмонтирован кабель, что снижает трудоемкость монтажных работ.

Предлагаемое устройство позволяет надежно герметизировать кабель25 ный ввод через перегородку, так как уплотнительный элемент одновременно герметизирует отверстие проема и кабеля по его диаметру только одним нажимным элементом — фланцем. Одновременно фланец обеспечивает наибольшую устойчивость герметичного ввода от динамического воздействия, так как кабель крепится нажимным элементом, в котором диаметр цилиндрического участка меньше диаметра

35 кабеля.

Формула изобретения

Герметичный кабельный ввод, содержащий уплотнительный элемент с отверстием для прохода кабеля, радиBJIbHblM вырезом и наружной конической поверхностью и нажимной элемент с отверстием и конической поверхностью, сопрягаемой с аналогичной поверхностью уплотнительного элемента, отличающийся тем, что, с целью упрощения конструкции, нажимной элемент имеет овальную форму

50 и выполнен разъемным по меньшей оси овала, при этом в каждой части нажимного элемента с двух диаметрально противоположньгх сторон выполнены прямоугольные выемки, предназначен55 ные для размещения элементов крепления.
