Однотактный стабилизированный преобразователь постоянного напряжения в постоянное

Однотактный стабилизированный преобразователь постоянного напряжения в постоянное

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано во вторичных источниках питания. Цель изобретения - повышение КПД и снижение уровня создаваемых помех. Преобразователь содержит транзисторньш ключ I, трансформатор 2, однополупериодный выпрямитель 3, емкостный фильтр 4, формирователь управляющих импульсов 7, блок обратной связи 10, конденсатор 11. Введение датчика тока 9, детектора полярности напряжения 8, диода 12, логического злемента И 6, дополнительной обмотки трансформатора, образующей резонансный контур с конденсатором 11, обеспечивает включение ключа 1 без скачка тока при нулевом напряжении. При этом уменьшаются динамические потери и уровень помех. 1 з.п. ф-лы, 2 ил. а СЛ 72

8846 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (д) 4 Н 02 !"1 3/33.5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3758070/24-07 (22) 22.06.84 (46) 07.02,87. Бюл. ¹ 5 (72) А.Б,Смирнов (53) 621.314.57 (088.8) (56) Электронная техника в автоматике. Сб. статей/Под ред. l0.И.Конева, М,, Советское радио, 1981, вып. 12, с ° 47-53.

Авторское свидетельство СССР

¹ 902167. кл. H 02 М 3/335, 1980. (54) ОДНОТАКТНЫИ СТАБИЛИЗИРОВАННЬПЗ

ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ В ПОСТОЯННОЕ (57) Изобретение относится к электротехнике и может быть использовано во вторичных источниках питания. E8g

Цель изобретения — повышение КПЦ и снижение уровня создаваемых помех.

Преобразователь содержит транзисторный ключ 1, трансформатор 2, однополупериодный выпрямитель 3, емкостный фильтр 4, формирователь управляющих импульсов 7, блок обратной связи

10, конденсатор 11. Введение датчика тока 9, детектора полярности напряжения 8, диода 12, логического элемента И 6, дополнительной обмотки трансформатора, образующей резонансный контур с конденсатором 11, обеспечивает включение ключа 1 без скач- ка тока при нулевом напряжении. При этом уменьшаются динамические потери и уровень помех. 1 з,п. ф-лы, 2 ил. в дальнейшем изменяет знак. На этом этапе напряжение 17 на выходе детектора 8 принимает нулевое значение препятствующее прохождению сигнала

18 на вход элемента 1.

С уменьшением напряжения 13 на трансформаторе 2 начинается разряд конденсатора 11 через трансформатор

2 током 14. При изменении полярности напряжения 13 трансформатора 2 на выходе датчика 9 появляется сигнал

16, а по окончании разряда конденсатора 11 изменение напряжения 13 на трансформаторе 2 прекращается и на выходе датчика 9 также появляется напряжение, что позвляет прохождению через логический элемент 6 управляющего напряжения 18, замыкающего вновь транзисторный ключ 1. Процессы в схеме повторяются. Диод 12 препятствует заряду конденсатора 11 в обратной полярности.

Переключение транзисторного ключа 1 при нулевом напряжении и отсутствие скачка тока при его включении позволяет уменьшить динамические потери и уровень помех. Повышению КПД способствует также отсутствие в цепи перезаряда конденсатора 11 резистивного элемента.

Формул а изобретения

1. Однотактный стабилизированный преобразователь постоянного напряжения в постоянное, содержащий последовательно соединенные и подключеннные к входным выводам транзисторный ключ и первичную обмотку трансформатора, вторичная обмотка которого через однополупериодный выпрямитель подключена к емкостному фильтру и выходным выводам, диод, шунтирующий транзисторный ключ, имеющий общий вывод с конденсатором резонансного контура, блок обратной связи, через фор— мирователь управляющих импульсов, почключенный к управляющему входу транзисторного ключа, о т л и ч а юшийся тем, что, с целью повышения КПД и снижения уровня создаваемых помех, введены дополнительный диод, дополнительная обмотка трансформатора, образующая резонансный контур, детектор полярности напряжения, датчик тока, логический элемент совпадения, причем второй вывод конденсатора соединен с вторым выводом

1 1288846 2

Изобретение относится к электротехнике и может быть использовано во вторичных источниках электропитания.

Цель изобретения — повышение КПД и снижение уровня создаваемых помех.

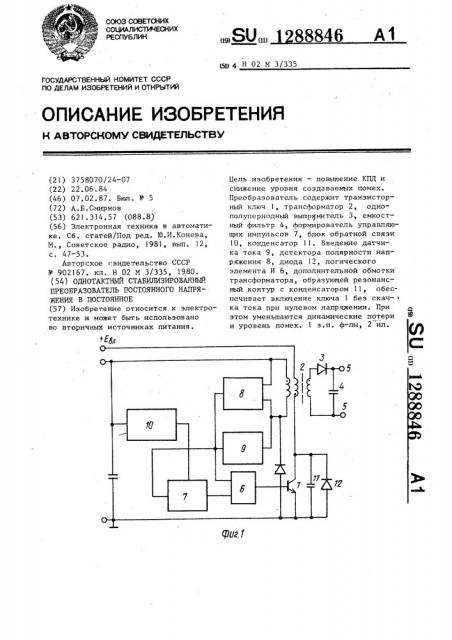

На фиг,1 приведена блок-схема преобразователя; на фиг.2 — временные диаграммы.

Преобразователь содержит транзисторный ключ 1, последовательно с ко- 1р торым включена первичная обмотка трансформатора 2, вторичная обмотка которого через однополупериодный выпрямитель 3 подключена к емкостному фильтру 4, и выходу преобразователя 5. Управляющий электрод транзисторного ключа 1 через логический элемент 6 совпадения связан с формирователем 7 управляющих импульсов, а также с выходами детектора 8 полярности напряжения трансформатора

2 и датчика 9 тока. Формирователь 7 связан с блоком 10 обратной связи.

Транзисторный ключ 1 шунтирован конденсатором 11 и диодом 12.

На временных диаграммах (фиг.2) поясняются основные процессы способа преобразования и приведены напряжение 13 на обмотках трансформатора Зр

2, ток 14 первичной обмотки трансформатора 2, напряжение 15 на выходе формирователя 7, напряжение 16 на выходе детектора 8 полярности, напряжение 17 на выходе датчика 9 и напряжение 18 на выходе логического элемента И 6, Через замкнутый транзисторный ключ

1 в трансформаторе 2 накапливается энергия. Дозируется эта энергия уп- 4р равляющей частью, состоящей из блока 10 обратной связи и формирователя 7. При снятии управляющего сигнала ключ 1 размыкается. Заряд конденсатора 11 обеспечивает плавное нарастание напряжения на размыкающемся ключе 1. Накопленная в трансформаторе 2 энергия через диод 12 передается в емкостный фильтр 4 и через выходные выводы 5 — в нагрузку. 50

На этом этапе напряжение 16 на выходе датчика 9 поддерживает нулевой потенциал, препятствующий прохождению сигнала 18 формирователя 7 через логический элемент 6 на вход ключа 1.

После этапа отдачи энергии трансформатора 2 выпрямитель 3 запирается и напряжение 13 на обмотках трансформатора 2 начинает уменьшаться и

1288846

Фиг.2

Составитель Н. Цишевская

Редактор М.Бланар Техред Л.Сердюкова Корректор С.Шекмар

Заказ 7820/55 Тираж 683 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 транзисторного ключа, вход датчика тока соединен с общей точкой дополнительного диода и дополнительной обмотки трансформатора, параллельно которой подключены входы детектора полярности напряжения, выход датчика тока и выход. детектора полярности напряжения соединены с первым входом логического элемента совпадения, выходом соединенного с входом 10 тринзисторного ключа, число витков вторичной обмотки трансформатора отнесенное к числу витков первичной обмотки, меньше или равно отношению значений выходного и максимального выходного напряжений.

2, Преобразователь по п. l о т— ли ч ающий ся тем, чтодатчик тока выполнен в виде транзисторного ключа с разделительным конденсатором во входной цепи.
