Класс 21а, 36,:, 218, 38

К0 128898

СССР

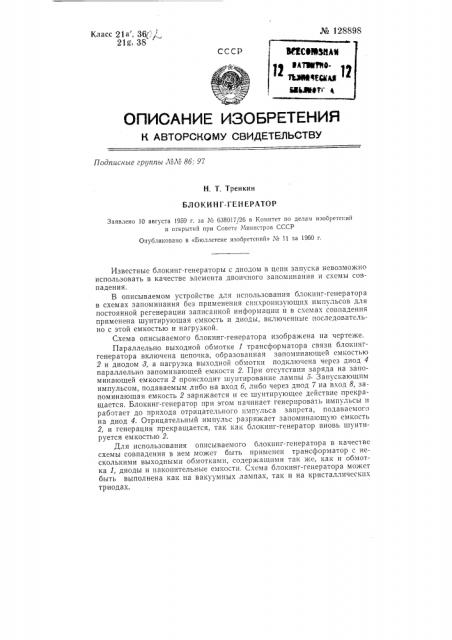

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписные группы ЛЛ 86; 97

Н. T. Тренкин

БЛОКИ ИГ-ГEHEPATOP

Заявлено 10 августа 1959 г. за М 638017/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 11 за 1960 г.

Известные блокинг-генераторы с диодом в цепи запуска невозможно использовать в качестве элемента двоичного запоминания и схемы совпадения.

В описываемом устройстве для использования блокинг-генератора в схемах запоминания без применения синхронизующпх импульсов для постоянной регенерации записанной информации и в схемах совпадения применена шунтирующая емкость и диоды, включенные последовательно с этой емкостью и нагрузкой.

Схема описываемого блокинг-генератора изображена на чертеже.

Параллельно выходной обмотке 1 трансформатора связи блокинггенератора включена цепочка, образованная запоминающей емкостью

2 и диодом 8, а нагрузка выходной обмотки подключена через диод 4 параллельно запоминающей емкости 2. При отсутствии заряда на запоминающей емкости 2 происходит шунтирование лампы 5 Запускающим импульсом, подаваемым либо на вход 6, либо через диод 7 на вход 8, запоминающая емкость 2 заряжается и ее шунтирующее действие прекращается. Блокинг-генератор при этом начинает генерировать импульсы и работает до прихода отрицательного импульса запрета, подаваемого на диод 4. Отрицательный импульс разряжает запоминающую емкость

2, и генерация прекращается, так как блокинг-генератор вновь шунтируется емкостью 2.

Для использования описываемого блокпнг-генератора в качестве схемы совпадения в нем может быть применен трансформатор с. несколькими выходными обмотками, содержащими так же, как и обмотка 1, диоды и накопительные емкости. Схема блокинг-генератора может быть выполнена как на вакуумных лампах, так и на кристаллических триодах. № 128898

Предмет изобретения фу

1. Блдкд нг генератор с диодом в цепи запуска, о т л и ч а ю щ и йся ф ем, что, с целью использования его в качестве элемента двоичного запомиыущи з® МЬ Хтребующего синхронизирующих импульсов для постоянной регенераиии записанной информации, параллельно выходной обмотке "трансформатора связи включена цепочка, образованная запоминающей емкостью и диодом, а нагрузка подключена через диод параллельно запоминающей емкости.

2. Устройство по п. 1, о тл и ч аю щ е е ся тем, что, с целью использования блокинг-генератора в качестве схемы совпадения, в нем применен трансформатор с несколькими выходными обмотками, содержащими диоды и накопительные емкости.
