Ротационная косилка для скашивания и сбора трав и подобных культур

Ротационная косилка для скашивания и сбора трав и подобных культур

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (дд 4 А 01 D 34/66

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (89) 208448 DD (21) 7772714/30-15 (22) 11.11.82 (3! ) W РА01Р/236539 (32) 04.01.82 (33) DD (46) 15.02.87. Бюл. № 6 (71) ФЕБ Мелиоратионс-Механизирунг (DD) (72) Шолтц Рейнхард, Йохенс Рейнхард, Гастлер Альфред и фон Дах Керстин (DD) (53) 631.352.4 (088.8) (54) (57) РОТАЦИОННАЯ КОСИЛКА

ДЛЯ СКАШИВАНИЯ И СБОРА ТРАВ И

ПОДОБНЫХ КУЛЬТУР, в частности на откосах, размещаемая между осями или

„„Я0„„1289409 сзади и сбоку энергетического тягового средства и состоящая из кожуха с воздухопроводом, по меньшей мере из одной пары установленных на несущей раме посредством скрепленных с ней корпусов и имеющих верхний привод для встречного вращения роторов с ножами и со встроенными воздуходувками с лопастями, отличающаяся тем, что каждая воздуходувка выполнена аксиальной, ее лопасти закреплены на внутренней поверхности барабана, жестко соединенного с верхней тарелкой ротора и снабженного в нижней зоне выходными отверстиями для воздуха, при этом на корпусе предусмотрен дефлектор с х.плотнительной перемычкой, расположенной кольцеобразно до зоны выхода воздуха в воздухопровод. а

1289409

Составитель

Редактор М. Недолуженко Техред И. Верес Корректор И. Муска

Заказ 7832/! Тираж 653 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, а именно к ротационным косилкам для скашивания и сбора трав и им подобных культур, в частности на откосах.

Известны ротационные косилки, снабженные центробежными воздуходувкам и, которые расположены в ротационных барабанах (см. авт. свид. СССР № 401310, кл. А 01 D 35/26, 1972, и № 422379, кл. А 01 D 35!26, 1972). !О

Поступающий сверху воздушный поток всасывается воздуходувкой и захватывает за зоной резания в секторе выхода корпуса скошенные растения и транспортирует их через присоединенную шахту в емкость.

Недостаток известной комбинации центробежной воздуходувки с ротором заключается в том, что корпус жестко связан с несущей рамой ротационной косилки и не перемещается вместе с ротационной тарелкой, в результате чего могут образоваться 20 забивания и скопления перед роторами, сказывающиеся на работе косилки, в частности при высоком зеленом покрове и в канавах или на откосах.

Цель изобретения — обеспечение ком25 пактности конструкции на основе расположения специальной осевой (акси аль ной) воздуходувки в роторном барабане.

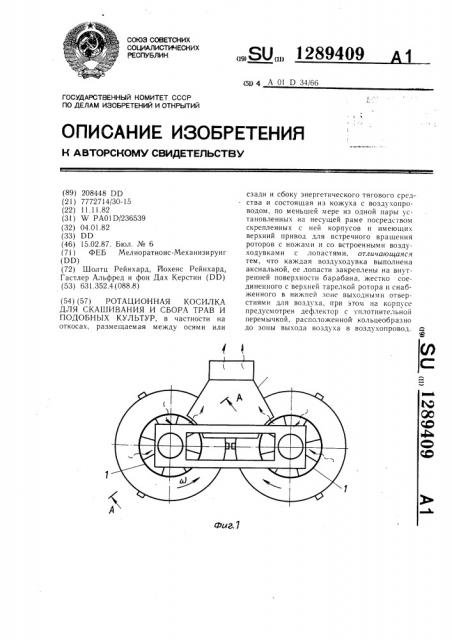

На фиг. 1 показана ротационная косилка, вид сверху; на фиг. 2 — разрез А — А на фиг. 1.

Ротационная косилка предназначена для размещения как между осями, так и сбоку и сзади энергетического тягового средства. Состоит из несущей рамы 8, кожуха с воздухопроводом, по меньшей мере из одной пары роторов 1, установленных на раме 8 посредством скрепленных с ней корпусов 3 и имеющих верхний привод для встречного вращения. Роторы имеют ножи и встроенные аксиальные воздуходувки, состоящие из барабанов 1 и лопастей 2.

Барабаны 1 жестко скреплены с верхними тарелками 7 роторов и имеют непосредственно над ними выходные отверстия 6 для воздуха. Лопасти 2 скреплены с барабанами 1 и расположены приблизительно на две трети его высоты, В нижней трети барабана 1 предусмотрен дефлектор 4, закрепленный на корпусе 3 и имеющий уплотнительную перемычку 5, которая размешена кольцеобразно до зоны выхода воздуха в воздухопровод кожуха.

Ротационная косилка работает следующим образом.

При вращении роторов вращаются и барабаны 1 с лопастями 2. Ножи роторов 1 срезают растительную м ассу. Воздушные потоки, создаваемые лопастями 2, обтекая дефлекторы 4, проходят через отверстия 6 и воздействуют на скошенную массу, направляют ее в кожух и далее в сборочную емкость.
