Реферат



Изобретение относится к области сельскохозяйственного машиностроения, в частности к конструкции шпинделя хлопкоуборочной машины, и позволяет повысить захватываюш.ую способность зубьев и снизить их зазеленяемость. Тыльная поверхность каждого зуба 2 размеш,ена на участке огибаюш,ей шпиндель поверхности с переменным по его высоте радиусом кривизны, например конической. Боковая грань расположена на участке торца цилиндра, охватывающего этот шпиндель, а рабочая грань - на поверхности, наклоненной под острым углом к горизонтальной и вертикальной плоскостям. Линии пересечения рабочей грани вертикальными плоскостями, параллельными осям вращения шпинделя, наклонены к горизонтальной плоскости подуглами большими угла трения зеленых листьев хлопчатника о тыльную поверхность зубьев этого шпинделя. Ряды зубьев образованы секциями 4, связанными со g стержнем 1, например заклепками 5. Между секциями с зубьями и стержнем шпинделя размешены упругие элементы 6. 6 ил. (Л Ю 00 со lif;

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИ,ЦЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

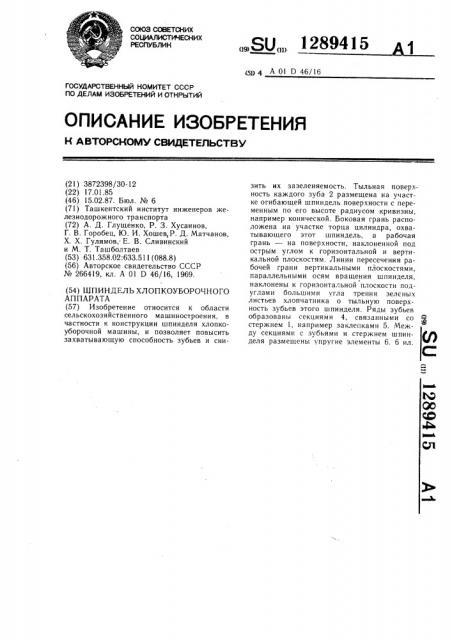

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3872398/30-12 (22) 17.01.85 (46) 15.02.87. Бюл. № 6 (71) Ташкентский институт инженеров железнодорожного транспорта (72) А. Д. Глущенко, P. 3. Хусаинов, Г. В. Горобец, Ю. И. Хошев, Р. Д. Матчанов, Х. Х. Гулямов, Е. В. Сливинский и М. Т. Ташболтаев (53) 631.358.02:633.511 (088.8) (56) Авторское свидетельство СССР № 266419, кл. А 01 D 46/16, 1969. (54) ЩПИНДЕЛЬ ХЛОПКОУБОРОЧНОГО

АППАРАТА (57) Изобретение относится к области сельскохозяйственного машиностроения, в частности к конструкции шпинделя хлопкоуборочной машины, и позволяет повысить захватывающую способность зубьев и сни„„SU„„1289415 (ц 4 А О1 D 46/16 зить их зазеленяемость. Тыльная поверхность каждого зуба 2 размещена на участке огибающей шпиндель поверхности с переменным по его высоте радиусом кривизны, например конической. Боковая грань расположена на участке торца цилиндра, охватывающего этот шпиндель, а рабочая грань — на поверхности, наклоненной под острым углом к горизонтальной и вертикальной плоскостям. Линии пересечения рабочей грани вертикальными плоскостями, параллельными осям вращения шпинделя, I наклонены к горизонтальной плоскости подуглами большими угла трения зеленых листьев хлопчатника о тыльную поверхность зубьев этого шпинделя. Ряды зубьев образованы секциями 4, связанными со Я стержнем 1, например заклепками 5. Между секциями с зубьями и стержнем шпин- ф/ деля размещены упругие элементы 6. 6 ил.

С:

1289415

Изобретение относится к сельскохозяйстпсп:, му машиностроению и может быть ис..., .овано в конструкциях вертикально ельных хлопкоуборочных машин.

11: и, изобретения — повышение захватывающей способности зубьев и снижение их зазелс,:я мости.

На фи, . 1 изображен предложенный шпиндель; II t фиг. 2 — то же, поперечное сеч;:Ittå; на фиг. 3 — вариант выполнения t,tíèíäåëÿ с отдельными зубчаты- 10 ми секи:!: ми; на фиг. 4 — вид А на фиг. 3; на фиг. 5 — вид Б на фиг. 3; на фиг. 6— варин:t t. выполнения шпинделя с зубьями, расположенными по винтовой линии.

На стержне 1 шпинделя выполнены ряды зубьев с вершинами 2 и предзубовыми долами 3. Тыльная поверхность каждого зуба размещена на участке огибающей шпиндель поверхности с переменным по его высоте радиусом кривизны,. например, на сонической поверхности с радиусом в зоне вершины зубьев г2 и впадины r4 (фиг. 1, 2).

".-.аховая грань каждого зуба размещена на ччастк,: торца охватывающего шпиндель цили ьц. с наружным радиусом г„и внутренним р,, чусом г, а рабочая грань

2БА (фиг. 1 — 5) наклонена к вертикальной 25 и горизонтальной it, оскостям под острыми углами. На фиг. 1 показаны острые углы л и л наклона верхнего и нижнего ребер рабочей грани к вертикальной плоскости. Для обеспечения более эффективной очистки шпинделя от зазеленения необходимо, чтобы линии пересечения рабочей грани вертикальными плоскостями, параллельными оси шпинделя были наклонены к горизонтали под углами, большими угла трения зеленых листьев о тыльную поверхности зубьев шпинделя. В данном случае необходимо, что бы х (90 — сл и (90 — > (1)

При применяемых сортах хлопчатника в СССР сст=30 — 35 .

Зубья шпинделя могут располагаться 4О параллельными рядами (фиг. 1 — 5) и по винтовым линиям (фиг. 6).

Ряды зубьев могут быть образованы отдельными секциями 4, закрепленными на стержне 1 заклепками 5 и имеющими упругие элементы 6. 45

Шпиндель работает следующим образом.

При взаимодействии с кустом хлопчатника вершины зубьев 2 вкалываются в дольки хлопка-сырца: При этом выполнение зубьев с конической тыльной поверхностью существенно улучшает проникновение их под действием усилий Р, в хлопковую массу, захват и извлечение долек хлопка, удержание этих долек при перемещении из рабочей зоны в зону съема. При действии щеток съемника дольки хлопка сбрасываются со шпинделя и направляются в бункер хлопкоуборочной ма шины (не показан) .

Масса, заполняющая зубья шпинделя в рабочей зоне, при выполнении условия (1) под действием усилий P (фиг. 1) смещается вниз по рабочей грани 2АБ, выходит в зону цилиндрической поверхности между зубьями, которая активно очищается щетками съемника в зоне съема хлопка со шпинделя.

Улучшению удаления зазеленяющей массы со шпинделей может способствовать наличие упругого элемента 6 между стержнем 1 и секцией 4 (фиг. 3), который создает условия для дополнительных вибраций секции 4 относительно стержня 1, что способствует дополнительному отделению зазеленяющей массы от поверхности шпинделя.

Выполнение шпинделя с расположением вершин зубьев 2 по винтовым линиям (фиг. 6) облегчает условия очистки шпинделей от зазеленяющей массы ввиду того, что щетки съемников последовательно обрабатывают каждый зуб, а не группы зубьев.

Выполнение зубьев в виде набора секций 4 улучшает технологические возможности оптимального подбора формы зубьев и ремонтопригодность.

Предлагаемый шпиндель снижает засоренность хлопка-сырца и может быть применен для сбора хлопчатника средневолокнистых и тонковолокнистых сортов ввиду того, что сами дольки собираемого хлопка в меньшей степени в рабочей зоне прижимаются усилиями Р» к массе кустов, что устраняет втирание сухих листьев в дольки хлопка и снижает засоренность собираемого хлопка-сырца.

Формула изобретения

Шпиндель хлопкоуборочного аппарата, содержащий вертикальный стержень с рядами зубьев на его поверхности, образованных пересечением с тыльной криволинейной поверхностью боковой грани перпендикулярной оси стержня и рабочей грани, отличаюи ийся тем, что, с целью повышения захватывающей способности зубьев и снижения их зазеленяемости, тыльная поверхность каждого зуба выполнена конической и сопряжена с плоскостью предзубового дола, а рабочая грань представляет собой поверхность, ограниченную ребрами, одно из которых со стороны тыльной поверхности расположено под острым углом к горизонтали, а другое ребро со стороны боковой грани расположено наклонно к вертикальной плоскости предзубового дола.

1289415
