Опрокидывающее приспособление для проката

Опрокидывающее приспособление для проката

Иллюстрации

Показать все

Реферат



А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 3 gg б

1Ô

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (89) 160218 (21) 7772253/22-02 (22) 21.01.82 (31) WP В 65 G/228502 (32) 23.03.8 1 (33) DD (46) 15.02.87. Бюл. М 6 (71) ФЕБ Роркомбинат Сталь-унд Валцверк Риза (00) (72) Дэнерт Роланд, Бедрих Вернер, Мюллер Дитер и Хюбнер Уве (DD) (53) 621.77 1.067(088.8) (54) (57) 1 ° OIIPOKHgbIBAIOIIIEE ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОКАТА, содержащее раму, направляющий желоб, шарнирно установленный на раме, и механизм поворота желоба относительно продольной (g) 4 В 21 В 39/04, В 65 G 11/12 оси, о т л и ч а ю щ е е с я тем, что, с целью увеличения производительности путем обеспечения опрокидывания проката в трех направлениях, оНо снабжено двумя механизмами подъема 4 рамы 3 и двумя поворотными осями 9, 10 рамы, расположенными поперечно продольной оси желоба 1, имеющего на одном конце упор 2 и направляющий поперечный паэ 7 со скошенными наружу поверхностями, под которым установлен механизм поворота желоба, при этом рама на каждом конце своей нижней части имеет направляющие пазы 13, 14 с косым уклоном наружу их боковых поверхностей, под которыми установлены механизмы подъема 4 рамы.

128957

2. Опрокидывающее приспособление поп. 1, отличающееся тем, что поворотная ось 9, расположенная на стороне упора 2, имеет на каждом конце две параллельные лыски, расположенные поперек продольной оси поворота желоба, и смещенный центр тяжести, что лыски занимают в незагруженном состоянии оси вертикальное положение.

3. Опрокидывающее приспособление поп. 1, отличающееся тем, что каждый механизм подъема 14

4 состоит из гидроцилиндра 17, поршень которого несет опору 18 с роликом подъема 8 и расположенных параллельно цилиндру в контакте с опорой 18 вертикальных двух направляющих стоек 19 с контактирующими с ними попарно установленными направляющими роликами 20.

4. Опрокидывающее приспособление ,поп. 1, отличающееся тем, что направляющие пазы 7, 13, 14 снабжены сменными планками износа.

Изобретение относится к транспортным средствам прокатных заводов и может быть использовано для передачи, распределения н опрокидывания заготовок, сорта. 5

Известно опрокидывающее приспособление для проката, содержащее раму, желоб, шарнирно установленный на раме, и механизм поворота желоба относительно продольной оси. (И.Н.По- l!0 тапов, П.И.Полухин, Новая технология винтовой прокатки, N. "Металлургия", 1975, с. 304-319) .

Недостатком известного устройства является опрокидывание проката только в одном направлении.

Цель изобретения состоит в увеличении производительности путем обеспечения опрокидывания проката в трех направлениях. 20

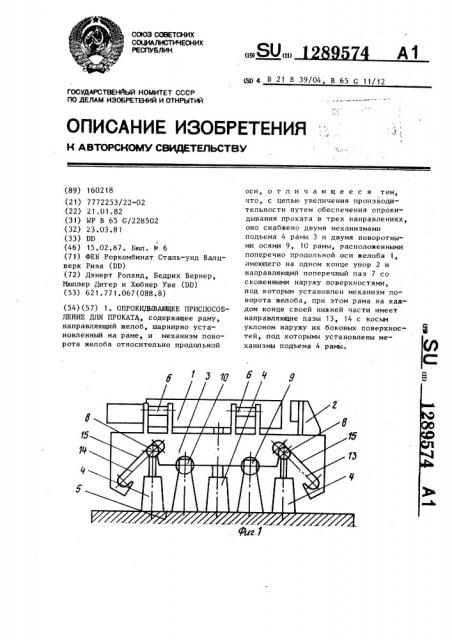

На фиг. 1 показано приспособление в исходном положении; на фиг. 2— то же,в направлении упора;на фиг ° 3— то же, в положении опрокидывания в направлении., противоположном упору, на фиг. 4 — то же, вид сбоку, на фиг. 5 - подъемный механизм; на фиг. 6 - то же, вид сбоку.

Опрокидывающее приспособление включает желоб 1 с упором 2 на одном конце, раму 3, три гидравлических механизма 4 подъема и поворота и основание 5, при этом желоб соединен с рамой посредством двух шарниров 6 и имеет в нижней части между шарни- 35 рами направляющий поперечный паз 7, под которым расположен один гидравли2 ческий механизм 4 подъема вертикально основанию 5 и во взаимодействии с пазом через ролик подъема 8, при этом рама с пригонкой по форме насажена на поворотные оси 9 и 10, которые расположены в горизонтальной плоскости, поперечно к продольной оси желоба и под них на нижней части рамы выполнены гнезда 11 и 12, форма которых соответствует форме поворотных, расположенных в горизонтальной плоскости осей, причем одна из осей, а именно 9, как испытывающая большие нагрузки из-за ударов заготовки об упор 2, имеет на обоих концах параллельные лыски поперек продольного опрокидывания желоба и смещенный центр тяжести таким образом, что лыски всегда занимают вертикальное положение при незагруженном состоянии этой оси, кроме того, на каждом конце нижней части рамы выполнены про" дольные направляющие пазы 13, 14 с косым наклоном наружу под ролики подъема 8 механизмов подъема 4 и на их прямых направляющих дорожках установлены сменные планки износа 15.

Каждый механизм подъема установлен на станине 16 и состоит из гидроци.линдра 17, поршень которого несет

l опору 18, несущую ролик подъема 8, и расположенных параллельно цилиндг ру в контакте с опорой 18 вертикальных двух направляющих стоек 19 контактирующими с ними попарно установленными направляющими роликами 20..

12895

74 4 сторону заготовка выскальзывает из елоба на рольганг. При повороте елоба вокруг оси шарниров Ь заготовка выбрасывается в поперечном направлении. Для устранения переворота рамы 3 и для надежного ее возврата в исходное положение верхние направляющие дорожки направляющих пазов 13 и 14 на нижнем своем конце загнуты по радиусу, соответствуюему радиусу ролика подъема, а ко-. роткие отрезки дорожек отведены наверх параллельно прямой части доро.ек. Этим гарантируется принудительный захват рамы при опускании ролика подъема 9. Для направляющего паза 7 желоба для этого предусмотрена нижняя направляющая дорожка.

Работа приспособления.

При включении механизма подъема ж

4 поршень со штоком гидроцилиндра ж

17 движется вверх и поднимает опору

18 с роликом подъема 8 вместе с направляющими стойками 19. Направляющие ролики 20 через контакт с перемещающимися направляющими стойками 19 вращаются вокруг своей оси.

Ролики подъема 8, катясь по направ- 1О ляющей дорожке направляющих пазов

7, 13, 14, поднимают либо желоб 1, либо раму 3 в соответствующую сторону, вызывая опрокидывание проката (заготовки) . При опрокидывании в 15 ж направлении упора 2 заготовка открытой стороной ударяется об упор, благодаря чему окалина отскакивает.

При опрокидывании в противоположную

1289574

Фиг 5
