Устройство для установки и вращения детали

Устройство для установки и вращения детали

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов резание.м, а именно к устройствам для установки деталей на металлорежущих станках. Изобретение позволяет повысить производительность обработки путем увеличения жесткости крепления детали . Устройство содержит основание 1 с опорами 2 базовых поверхностей, роликами 4, торцовый боковой элемент, выполненный в виде плавающих торцовых прижимов 5, подводимые опоры 6 с гидроцилиндрами 7. Оси Г-Г торцовых прижимов 5 расположены выше продольной оси Д-Д устройства. 4 ил. д (Л Д/ N3 00 о а 4 О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Sg 4 В 23 („? 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3890895/25-08 (22) 06.05.85 (46) 15.02.87. Бюл. № 6 (71) Производственное объединение «Ворошиловградский тепловозостроительный завод им. Октябрьской революции» (72) А. М. Мандрыкин, Б. А. Гончаров, Л. П. Титов, А. Ф. Бондарев и В. П. Потатуркин (53) 62.229.329 (088.8) (56) Авторское свидетельство СССР № 1085744, кл. В 23 (,) 3/00, 1982. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ

И ВРАЩЕНИЯ ДЕТАЛИ

„;SU„„1289646 (57) Изобретение относится к обработке материалов резанием, а именно к устройствам для установки деталей на металлорежущих станках. Изобретение позволяет повысить производительность обработки путем увеличения жесткости крепления детали. Устройство содержит основание 1 с опорами 2 базовых поверхностей, роликами 4, торцовый боковой элемент, выполненный в виде плавающих торцовых прижимов 5, подводимые опоры 6 с гидроцилиндрами 7. Оси Г-Г торцовых прижимов 5 расположены выше продольной оси Д-Д устройства. 4 ил.

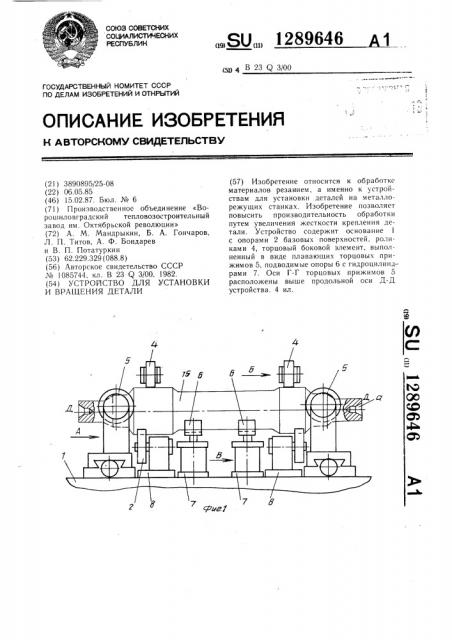

1289646

Изобретение относится к обработке материалов резанием а именно к устройствам для установки деталей на металлорежущих станках.

Целью изобретения является повышение жесткости крепления детали.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4— вид В на фиг. 1.

Устройство для установки и вращения детали состоит из основания 1, на котором размещены опоры 2 базовых поверхностей с приводом 3 и роликом 4, торцовый боковой элемент, выполненный в виде плавающих торцовых прижимов 5, подводимые опоры 6 с гидроцилиндром 7.

Привод 3 смонтирован в корпусе 8, где шарнирно установлены рычаг 9 и его гидропривод 10.

Торцовые прижимы 5 смонтированы в ползунах 11, которые между собой попарно соединены винтом 12 с рукояткой 13 и пружинами 14. При этом каждая пара ползунов 11 свободно перемещается относительно детали 15 в направляющих 16 за счет отсутствия фиксации винтов 12 в их осевом направлении. Пружины 14 равномерно раздвигают от центра ползуны 11 при их перемещении вращением винтов 12. Оси Г-Г торцовых прижимов 5 расположены выше продольной оси Д-Д устройства.

Предлагаемое устройство работает следующим образом.

Деталь 15 устанавливается на опоры 2 и фиксируется в торцы торцовыми 4-точечнымии 2-сторонним и прижимами 5 путем перемещения ползунов ll в направляющих

16 вращением винтов 12 рукояткой 13.

После того, как все торцовые прижимы 5 войдут в контакт с деталью 15, включается гидропривод 10 и рычаг 9 прижимает ролик 4 к детали 15.

Включается привод 3 вращения детали

15 и производится обработка ее поверхностей а.

Формула изобретения

Устройство для установки и вращения детали, содержащее основание, на котором размещены опоры базовых поверхностей, установленный с возможностью вращения торцовый боковой элемент и привод вращения, отличающееся тем, что, с целью повышения жесткости закрепления детали, торцовый боковой элемент выполнен в виде сим метрично расположенных относительно продольной оси устройства и попарно соединенных между собой плавающих торцовых прижимов, при этом оси торцовых прижимов расположены выше продольной оси устройства.
