Реферат



Изобретение относится к загрузочным устройствам для ориентированной подачи цилиндрических заготовок в процессе загрузки металлообрабатывающ1-гк станков и позволяет расширить технологические возможности устройства за счет обеспечения выдачи разного типоразмера заготовок. ,Цля этого питатель, осуществляющий захват заготовки из бункера 1 и подачу в отводящий лоток 2, выполняют составным из нескольких ножевых захватов 3, 4, 5, 6 и соединяют между собой механизмом фиксации, выполненным в виде стержня 7 с кольцевыми выемками шарикового фиксатора 9 и пальца 10. Ножевой захват 3 соединяют с приводом 12. В зависимости от толщины подаваемой заготовки, соразмерной, например , с толщинами ножевых захватов 3 и 4,. выдвигают стержень 7, вследствие чего, захватывается только одна заготовка, диаметр которой равен толщине этих ножевых захватов 3 и 4. 1 ил. i (Л 1C схз со О) ел ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51 )4 В 23 Я 7, 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3957563/25-08 (22) 27.09.85 (46) 15.02.87. Бюл. Р 6 (72) А.Г. Банников и Ю.B. Востриков (53) 62-229.6 (088.8) (56) Авторское свидетельство СССР

9 1085760, кл. В 23 Q 7/06, 1983. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО (57) Изобретение относится к загрузочным устройствам для ориентированной подачи цилиндрических заготовок в процессе загрузки металлообрабатывающих станков и позводяет расширить технологические возможности устройства за счет обеспечения выдачи разного типоразмера заготовок. Для этого

„„SU„„1289655 А1 питатель, осуществляющий захват заготовки из бункера 1 и подачу в отводящий лоток 2, выполняют составным из нескольких ножевых захватов 3, 4, 5, 6 и соединяют между собой механизмом фиксации, выполненным в виде стержня 7 с кольцевыми выемками шарикового фиксатора 9 и пальца 10.

Ножевой захват 3 соединяют с приводом 12. В зависимости от толщины подаваемой заготовки, соразмерной, например, с толщинами ножевых захватов

3 и 4,. выдвигают стержень 7, вследствие чего, захватывается только од— на заготовка, диаметр которой равен толщине этих ножевых захватов 3 и 4.

1 ил.

9655 2

Загрузочное устройство, содержащее бункер, отводящий лоток и питатель, выполненный составным из нескольких ножевых захватов, соединенных между собой механизмом фикса40 ции и установленных с возможностью перемещения относительно друг друга, и привод, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, механизм фиксации выполнен в виде стержня, 45 установленного с возможностью перемещения вдоль отверстий, выполненных на каждом ножевом захвате перпендикулярно направлению их перемещения, пальца, закрепленного на первом со

50 стороны отводящего лотка ножевом захвате, установленным с возможностью перемещения от привода, перпендикуiëÿðío направлению его перемещения и ,расположенного в соответствующих па55 зах остальных ножевых захватов с возможностью поочередного взаимодействия с последними.

Загрузочное устройство работает следующим образом.

Например, бункер 1 загрузили цилиндрическими заготовками диаметром, соразмерным толщине первого от отводящего лотка 2 ножевого захвата 3, т.е. для надежной выдачи цилиндрических заготовок достаточно использовать только ножевой захват 3. В этом случае стержень 7 устанавливают в пределах только первого захвата 3.

Привод 12, соединенный с первым захватом 3, создает поступательно-возвратное движение захватам 3, 4, 5 и

6, которые при движении вверх с по1 128

Изобретение относится к вспомогательным устройствам для металлообрабатывающих станков, в частности к загрузочным устройствам для ориентированной подачи цилиндрических заго. товок в процессе загрузки металлообрабатывающих станков.

Целью изобретения является расширение технологических возможностей эа счет обеспечения подачи разного типоразмера заготовок.

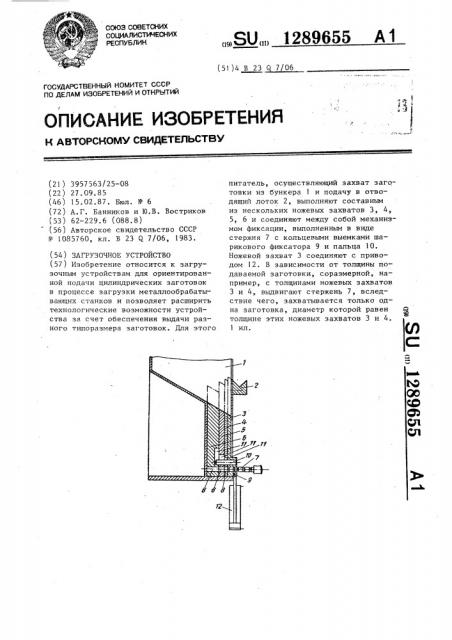

На чертеже представлено предлагаемое устройство.

Загрузочное устройство содержит бункер 1, отводящий лоток 2 и размещенный между ними питатель,. составленный, например, иэ четырех ножевых захватов 3, 4, 5 и 6, соединенHbIx подвижно между собой механизмом фиксации, выполненным в виде стержня 7 с кольцевыми выемками, установленного в сквозных отверстиях 8 ножевых захватов, шарикового фиксатора 9 и пальца 10, одним концом закрепленного в первом от отводящего лотка 2 ножевом захвате 3, другим концом взаимодействующего с пазами

11 последующих ножевых захватов 4, 5 и 6. Пазы 11 выполнены с нарастанием по высоте. Привод 12 ножевого захвата соединен непосредственно с первым от отводящего лотка 2 захва— том 3. Толщина первого от отводящего лотка. 2 ножевого захвата 3 и других, объединенных с ним из последующих захватов 4, 5 и 6 в единый первый от отводящего лотка захватов, выбрана из условия обеспечения захвата и выдачи ими только одной соразмерной толщине этого захвата цилиндрической заготовки. мощью пальца 10, взаимодействующего с пазами ll, располагаются ступенчато. При этом захват 3 захватывает только одну расположенную по толщине этого захвата цилиндрическую заготовку. Когда первый ножевой захват 3 достигнет рабочей поверхности отводящего лотка 2, движе,ние захватов 3, 4, 5 и 6 вверх прекращается и цилиндрическая заготовка с захвата 3 скатывается на отводящий лоток 2. Если, например, на об— работку поступили цилиндрические за— готовки, диаметр которых не соразмерен толщине первого захвата 3, но соразмерен толщине захвата, объединенного иэ ножевых захватов 3 и 4, то стержень 7 вводят в свозное отверстие 8 захвата 4 и это положение фиксируется, в результате чего первым от отводящего лотка 2 захватом становится захват, объединенный из ножевых захватов 3 и 4, толщина которого стала соразмерной с диаметром обрабатываемой цилиндрической заготовки. Точно также можно объединить в единый первый от отводящего лотка захват и другие последующие ножевые захваты, толщина которых была бы соразмерной диаметру выдаваемых цилиндрических заготовок.

Формула изобретения
