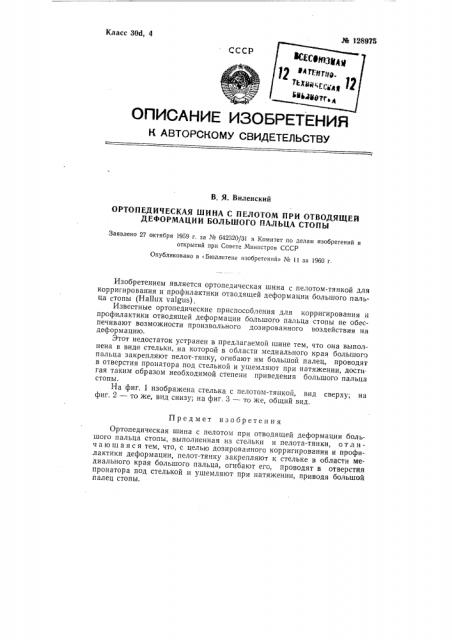

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Я. Виленский

ОРТОПЕДИЧЕСКАЯ ШИНА С ПЕЛОТОМ ПРИ ОТВОДЯЩЕЙ

ДЕФОРМАЦИИ БОЛЬШОГО ПАЛЬЦА СТОПЫ

Заявлено 27 октября 1959 г. за № 642320/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <Бюллетене изобретений» № 1! за 19бО г.

Изобретением является ортопедическая шина с пелотом-тянкой для корригирования и профилактики отводящей деформации большого пальца стопы (Hallux valgus).

Известные ортопедические приспособления для корригирования ч профилактики отводящей деформации большого пальца стопы не обеспечивают возможности произвольного дозированного воздействия на деформацию.

Этот недостаток устранен в предлагаемой шине тем, что она выполнена в виде стельки, на которой в области медиального края большого пальца закрепляют пелот-тянку, огибают им большой палец, проводят в отверстия пронатора под стелькой и ущемляют при натяжении, достигая таким образом необходимой степени приведения большого пальца стопы.

На фиг. 1 изображена стелька с пелотом-тяпкой, вид сверху; на фиг. 2 — то же, вид снизу; на фиг. 3 — то же, общий вид.

Предмет изобретения

0 топедическая шина с пелотом при отводящей деформации большого пальца стопы, выполненная из стельки и пелота-тяпки, о тл ич а ю щ а я с я тем, что, с целью дозированного корригирования и профилактики деформации, пелот-тянку закрепляют к стельке в области медиального края большого пальца, огибают его, проводят в отверстия пронатора под стелькой и ущемляют при натяжении, приводя большой палец стопы. № 128975

Комитет по делам изобретений и сткрытий при Совете Министров СССР

- Редактор А. К. Лейкина Гр. 135

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 3523

Подп. к печ. 15.1V-60 г

Тираж 700 Цена 25 коп
