Изобретение относится к стекольной промышленности, в частности к устройствам для выработки стекла. Для увеличения срока службы патрубка из драгметалла путем уменьшения влияния высокотемпературной коррозии в стенке патрубка 1 выполнены продольные герметичные полости 2. Воздушные продольные полости в стенке выработочного патрубка препятствуют при эксплуатации резким перепадам температуры и уменьшают влияние высокотемпературной коррозии патрубка . 2 ил. i (Л tsD 00 QD СО JS7U.2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН (5))4 С 03 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3912882/29-33 (22) 05.05.85 (46) 15.02.87. Бюл, Р 6 (72) В,А.Гордюхин, Е.И.Жданов и Б.М.Забежинский (53) 666.1.038(088.8) (56) Авторское свидетельство СССР

В 171382, кл. С 03 В 5/32, 1978, Патент США У 4460398,кл. 65-327, 1984.

„„SU„„1289833 А1 (54) ВЫПУСКНОЙ ПАТРУБОК (57) Изобретение относится к стекольной промышленности, в частности к устройствам для выработки стекла.

Для увеличения срока службы патрубка из драгметалла путем уменьшения влияния высокотемпературной коррозии в стенке патрубка 1 выполнены продольные герметичные полости 2, Воздушные продольные полости в стенке выработочного патрубка препятствуют при эксплуатации резким перепадам температуры и уменьшают влияние высокотемпературной коррозии патрубка. 2 ил.

1 1289833

Изобретение относится к стекольной промышленности, в частности к устройствам для варки или выработки стекла.

Цель изобретения — увеличение сро5 ка службы патрубка путем уменьшения влияния высокотемпературной коррозии.

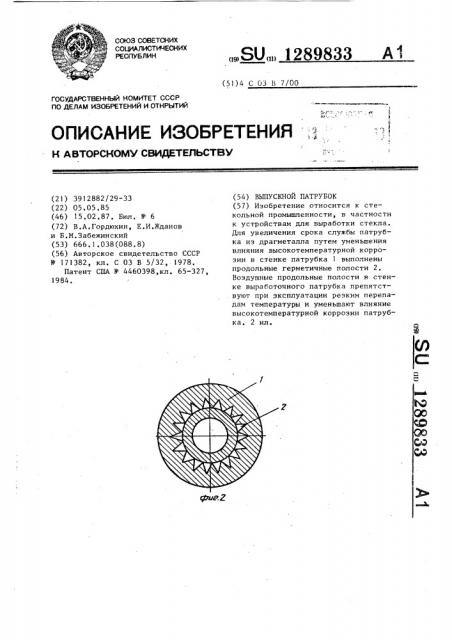

На фиг. 1 изображен патрубок,продольный разрез ; на фиг. 2 — то же, 10 поперечный разрез.

В стенке патрубка 1 выполнены продольные герметичные полости 2 ° Торцы патрубка герметично заварены и воздушные полости сохраняются в процес- 15 се эксплуатации патрубка.

Опытный образец выпускного патрубка устройства для непрерывного изготовления оптического стекла выполнен следующим образом. Патрубок.1 20 состоит иэ двух трубок — внутренней и наружной. Длина патрубка 420 мм. У внутренней трубки внутренний диаметр

-g) 1

4 мм, наружный диаметр 6 мм, У наружной трубки внутренний диаметр 25

+ о,О5

6 мм, наружный диаметр 8 мм. На внутренней поверхности наружной трубки выполнены продольные канавки, I которые образуются при протягивании через эту трубку специальной профиль- 30 ной протяжки. Наружная трубка одета. на внутреннюю и комплект из двух трубок протягивается через фильеру до достижения требуемого наружного диаметра патрубка. Во время протягивания происходит плотное соединение трубок по цилиндрическим поверхностям. За счет наличия продольных канавок между цилиндрическими поверхностями остаются продольные воздушные полости с высотой канавки около

0,25 мм. Для придания патрубку еще большей механической прочности внутренняя трубка изготавливается из пластины, а наружная трубка — из сплава Пл Рд 7.

Технико-экономическое преимущество предлагаемого патрубка заключается в увеличении срока его службы путем уменьшения влияния высокотемпературной коррозии патрубка.

Ф о р м у л а и з о б.р е т е н и я

Выпускной патрубок стеклоплавильного сосуда, включающий трубу иэ драгметалла, о т л и ч а ю щ и йс я тем, что, с целью .увеличения срока службы путем уменьшения влияния высокотемпературной коррозии, в стенке трубы выполнены продольные герметичные полости. фиг j
