Способ изготовления зубчатой гарнитуры на сегментах к гребнечесальному барабанчику

Способ изготовления зубчатой гарнитуры на сегментах к гребнечесальному барабанчику

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной проюлпленности и позволяет повысить производительность при одновременном снижении трудоемкости процесса. При подготовке рабочей поверхности сегментов осуществляют равномерную укладку последних на цилиндрическую поверхность. Нививку . зубчатой ленты на сегменты и закрепление ее на их наружной поверхности проводят одновременно. 1 з.п.ф-лы. to СХ) to СП

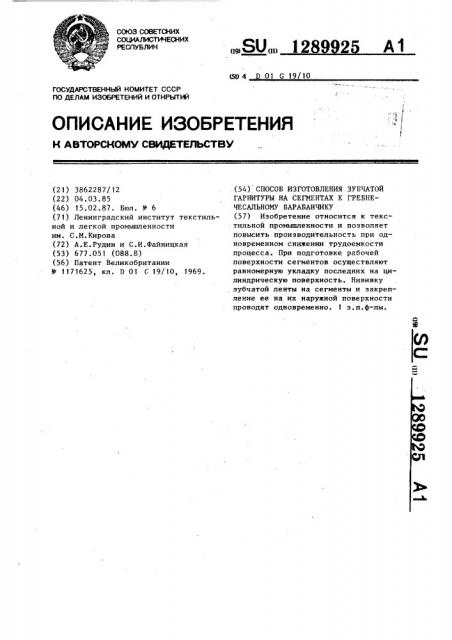

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (59 4 01 С 19/10

I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3862287/12 (22) 04.03.85 (46) 15.02.87. Бюл. Ф б (71) Ленинградский институт текстильной и легкой промышленности им. С.М.Кирова (72) A.Å.Ðóäèí и С.И.Файницкая (53) 677.051 (088.8) (56) Патент Великобритании

Ф 1171625, кл. D 01 С 19/10, 1969..,Я0„„128 2 А1.(54) СПОСОБ ИЗГОТОВЛЕНИЯ ЗУБЧАТОЙ

ГАРНИТУРЫ НА СЕГМЕНТАХ К ГРЕБНЕЧЕСАЛЬНОМУ БАРАБАНЧИКУ (57) Изобретение относится к текстильной промышленности и позволяет повысить производительность при одновременном снижении трудоемкости процесса. При подготовке рабочей поверхности сегментов осуществляют равномерную укладку последних на цилиндрическую поверхность. Нививку, зубчатой ленты на сегменты и закрепление ее на их нару кной поверхности проводят одновременно. 1 з.п.ф-лы.

Составитель В.Прохоров

Редактор Н.Киштулинец Техред А.Кравчук Корректор С.Черни

Заказ 7874/27 Тираж 449 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

„Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная,4! 12899

Изобретение относится к текстильной промышленности, в частности к способу изготовления расчесывающих сегментов гребнечесальных машин для хлопка и шерсти. 5

Цель изобретения — повышение производительности при одновременном снижении трудоемкости процесса.

Поставленная цель достигается тем, что в способе, включающем изготовление рабочей поверхности, наматывание на нее зубчатой ленты, закрепление ленты на основаниях сегментов и последующее разрезание зубчатой ленты в продольном направлении, рабочую поверхность формируют из оснований сегментов путем их укладки вогнутыми сторонами на расстоянии, например, 5-.10 мм друг от друга на цилин" рический барабан по всему его периметру и закрепления, например, болтами и затем одновременно с наматыванием осуществляют закрепление зубчатой ленты на выпуклой поверхности оснований сегментов, в частности, путем приклеивания.

П р и и е р. Для производства зубчатого сегмента для гребнечесальной машины "Текстима" на цилиндрическом барабане диаметром 114 мм на расстоянии 10 мм друг от друга закрепляются, например, болтами основания, например, 4 сегментов, имеющие радиусы внешней и внутренней образующей 74 и 57 мм соответственно 35 и ширину 308 мм. На полученную таким. образом рабочую поверхность наматывается зубчатая лента, например, марки ЦМЛЛ-7. Благодаря тому, что основание движущейся к барабану лен- 40 ты соприкасается с верхней образующей вращающегося валика, нижняя часть которого погружена в клеевую

25 2 ванну, на ленту наносят клей, например эпоксидную смолу, и лента в процессе намотки приклеивается к поверхностям оснований сегментов. После наматывания ленты и отверждения клея ее витки разрезают в промежутках между основаниями сегментов вдоль оси барабана.

Изобретение позволяет исключить операции нанесения на зубья покрытия и его последующего удаления, операцию заливки оснований зубьев смолой, двухкратных операций закладки и выемки заготовки из пресс-формы и необходимости использования самой пресс-формы, что позволяет повысить производительность труда и снизить трудоемкость процесса.

Формула изобретения

Способ изготовления зубчатой гарнитуры на сегментах к гребнечесальному барабанчику, при котором осуществляют подготовку. рабочей поверхности сегментов, навивку зубчатой ленты, закрепление ее на наружной поверхности сегментов с последующим разрезанием в продольном направлении, отличающийся тем, что, с целью повышения производительности при одновременном снижении трудоемкости процесса, подготовку рабочей поверхности сегментов осуществляют путем равномерной ук- ... ладки последних на цилиндрическую поверхность, а навивку зубчатой ленты проводят одновременно с ее за( креплением.

2. Способ по п.1, о т л и ч а ю— шийся тем, что закрепление зубчатой ленты на наружной поверхности сегментов осуществляют приклеиванием,.
