№ 128997

Класс 47а, 1

35Ь, 62-, 87а, 22

СССР

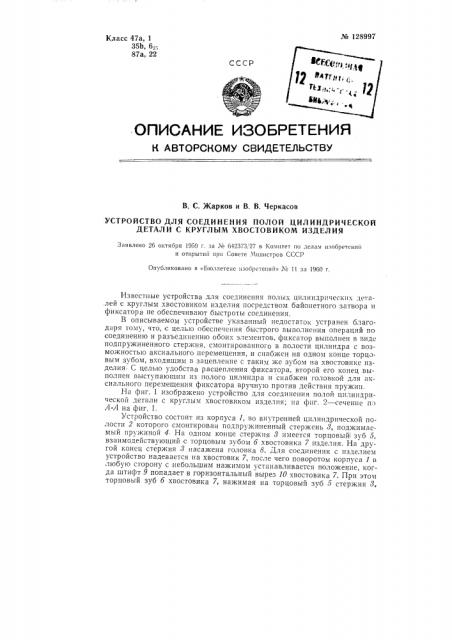

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. С. Жарков и В. В. Черкасов

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ПОЛОЙ ЦИЛИНДРИЧЕСКОЙ

ДЕТАЛИ С КРУГЛЫМ ХВОСТОВИКОМ ИЗДЕЛИЯ

Заявлено 26 октября 1959 г. аа М 642373, 27 в Комитет по делам иаобретснии н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 11 за 1960 г.

Известные устройства для соединения полых цилиндрических дета.лей с круглым хвостовиком изделия посредством байонетного затвора и фиксатора не обеспечивают быстроты соединения.

В описываемом устройстве указанный недостаток устранен благодаря тому, что, с целью обеспечения быстрого выполнения операций по соединению и разъединению обоих элементов, фиксатор выполнен в виде подпружиненного стержня, смонтированного в полости цилиндра с возможность1о аксиального перемещения, и снабжен на одном конце торцовым зубом, входящим в зацепление с таким же зубом на хвостовике изделия. С целью удобства расцепления фиксатора, второй его конец выполнен выступающим из полого цилиндра и снабжен головкой для аксиального перемещения фиксатора вручную против действия пружин.

На фиг. 1 изображено устройство для соединения полой цилиндрической детали с круглым хвостовиком изделия; на фпг. 2 — сечение по

А-А на фиг. 1.

Устроиство состоит из корпуса 1, во внутренней цилиндрической полости 2 которого смонтирован подпружиненный стержень 8, поджимасмый пружиной 4 На одном конце стержня 8 имеется торцовый зуб 5, взаимодействующий с торцовым зубом 6 хвостовика 7 изделия. На другой конец стержня 8 насажена головка 8. Для соединения с изделием устройство надевается на хвостовик 7, после чего поворотом корпуса 1 в любую сторону с .небольшим нажимом устанавливается положение, когда штифт 9 попадает в горизонтальный вырез 10 хвостовика 7. При этом торцовый зуб б хвостовика 7, нажимая на торцовый зуб 5 стержня 8, ¹ 128997 отодвигает последний, сжимая при этом пружину 4 После этого поворотом,корпуса. 1 вправо;до упора штифт 9 заводится в вертикальный паз

11 хвостовика 7 а сержень 8 под действием пружин 4 и с помощью зубьев 5 и 6 замыкает соединение.

". Для расцепления детали с хвостовиком " необходимо оттянуть за головку 8 стер ець 8 и т1овернуть корпус 1 влево до отказа. ь

Предмет изобретения

1. Устройство для соединения полой цилиндрической детали с круглым хвостовиком изделия посредством байонетного затвора и фиксатора, о тл и ч а ю щ е е с я тем, что, с целью обеспечения быстрого выполнения операций по соединению и разъединению обоих элементов, фиксатор выполнен в виде подпружиненного стержня, смонтированного в полости цилиндра с возможностью аксиального перемещения, и снабжен

FIB одном конце торцовым зубом, входящим в зацепление с таким же зубом на хвостовике изделия.

2. Устройство по п. 1, о тл и ч а ю щ е е с я тем, что, с целью удобства расцепления фиксатора, второй его конец выполнен выступающим из полого цилиндра и снабжен головкой для аксиального перемещения фиксатора вручную против действия пружины.
