Реферат



Изобретение относится к аппаратуре, работающей под высоким давлением, и позволяет повысить прочность сосуда и надежность его работы. Слои многослойного сосуда давления образуют замкнутые полости , заполненные текучей средой под определенным для каждой полости давлением. В каждом слое патрубка выполнены кольцевые и меридиональные каналы, связанные с полостями стенки сосуда каналами, выполненными в промежуточном монолитном элементе . 2 ил. (Л N5 ОО оо Фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5д 4 F 17 С 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOIVlY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3930041/29-26 (22) 18.07.85 (46) 15.02.87. Бюл. № 6 (71) Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н. П. Мельникова (72) С. А. Климов, Б. П. Полежаев и И. В. Диллендорф (53) 66.023.23(088.8) (56) Авторское свидетельство СССР № 966394, кл. F 17 С 1/00, 1981.

Авторское свидетельство СССР № 1067289, кл. F 17 С 1/23, 1984.

„„Я1.1„„1290033 (54) ПАТРУБОК МНОГОСЛОЙНОГО СОСУДА ДАВЛЕНИЯ (57) Изобретение относится к аппаратуре, работаюшей под высоким давлением, и позволяет повысить прочность сосуда и надежность его работы. Слои многослойного сосуда давления образуют замкнутые полости, заполненные текучей средой под определенным для каждой полости давлением.

В каждом слое патрубка выполнены кольцевые и меридиональные каналы, связанные с полостями стенки сосуда каналами, выполненными в промежуточном монолитном элементе. 2 ил.

Ю

CO

CO

CO (;Ю (Ю

1290033

Формула изобретения

А-А

Фиг.2

Составитель В. Продан

Редактор Т. Митейко Техред И. Верес Корректор А. Зимокосов

Заказ 7884 32 Тираж 4Г4 П одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к созданию сосудов высокого давления и может быть использовано в энергетической, химической и нефтеперерабатывающей промышленности.

Цель изобретения — повышение прочности сосуда и надежности его работы.

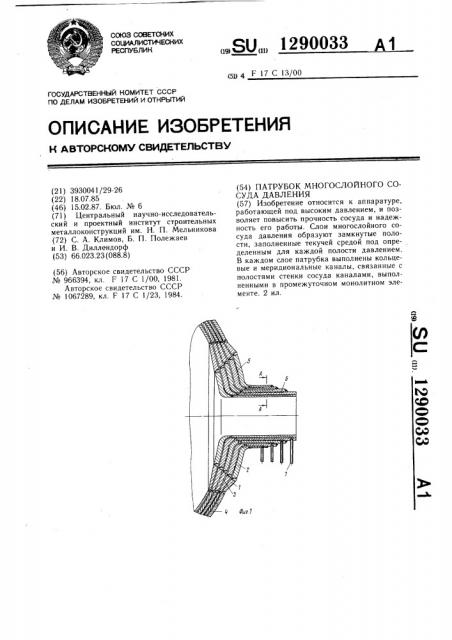

На фиг. 1 изображен патрубок многослойного сосуда, продольный разрез; на фиг. 2— разрез А — А на фиг. 1.

Патрубок состоит из монолитного элемента 1 и многослойной части, выполненной из слоев 2, переменных по толщине, имеющих воротниковую зону с плавным переходом к цилиндру. Монолитный элемент приваривается к многослойной части патрубка с помощью сварных швов на остающихся подкладках и имеет сквозные каналы 3, соединяющие межслойные полости сосуда 4 с мерндиональными каналами 5 патрубка.

Кольцевые каналы 6 расположены в цилиндрической части патрубка в районе установки трубок 7, подводящих и отводящих рабочую жидкость в межслойные полости сосуда. Трубки 7 вварены в каждый слой цилиндрической части патрубка, для чего эта часть выполняется ступенчатой.

Для заполнения межслойных полостей

4 корпуса сосуда рабочая жидкость подается через трубки 7. После заполнения межслойных полостей 4, меридиональных 5 и кольцевых 6 каналов трубки 7 отключаются от атмосферы и источника избыточного давления.

Патрубок многослойного сосуда давления, выполненного из отдельных слоев, образующих в стенке сосуда межслойные но10 лости, и снабженного источником избыточного давления, выполненный из отдельных слоев, число которых равно числу слоев сосуда, и состоящий из цилиндрической части и повторяющей форму сосуда воротниковой части, плавно соединенных между собой, отличающийся тем, что, с целью повышения прочности сосуда и надежности его работы, каждый слой патрубка выполнен с кольцевым каналом и сообщающимися с ним меридиональными каналами, подключенными к источнику избыточного давления, воротниковая часть выполнена утолщенной и соединена со стенкой сосуда промежуточным монолитным элементом, снабженным каналами, соединяющими меридиональные каналы патрубка с межслойными полостями сосуда.
