Способ получения пластической массы для изготовления, например, печатных валиков

Способ получения пластической массы для изготовления, например, печатных валиков

Иллюстрации

Показать все

Реферат

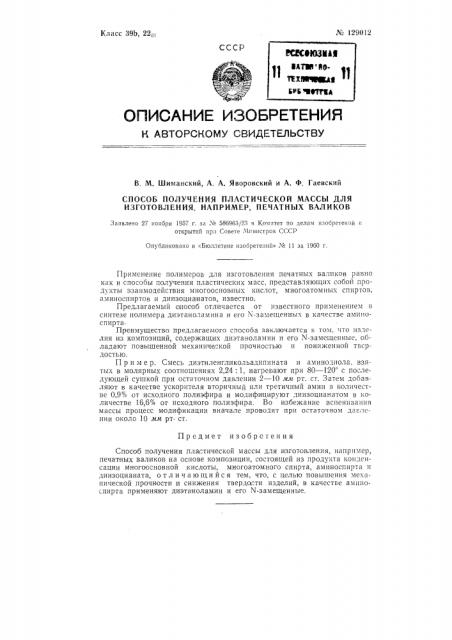

Класс 39b, 22си

129012

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОГСкОМу авИдКтКльетв

В. М. Шиманский, А. А. Яворовский и А. Ф. Гаевский

СПОСОБ ПОЛУЧЕНИЯ ПЛАСТИЧЕСКОЙ МАССЫ ДЛЯ

ИЗГОТОВЛЕНИЯ, НАПРИМЕР, ПЕЧАТНЫХ ВАЛИКОВ

Заявлено 27 ноября 1957 г. за Хе 586963j23 в Комитет по делам изобретений и открытий при Совете М пиетров СССР

Опубликовано в «Бюллетене изобретений» М 11 за 1960 г.

Применение полимеров для изготовления печатных валиков равно как и способы получения пластических масс, представляющих собой продукты взаимодействия многоосновных кислот, многоатомных спиртов, аминоспиртов и диизоцианатов, известно, Предлагаемый способ отличается от известного применением в синтезе полимера диэтаноламина и его М-замещенны. в качестве амипоспирта.

Преимущество предлагаемого способа заключается в том, что изделия из композиций, содержащих диэтаноламин и его Х-замешенные, обладают повышенной механической прочностью и пониженной твердостью.

Пример. Смесь диэтиленгликольадппината и аминодиола. взятых в молярных соотношениях 2,24: 1, нагревают при 80 — 120 с последующей сушкой при остаточном давлении 2 — 10 мм рт. ст. Затем добавляют в качестве ускорителя вторичный или третичный амин в количестве 0,9% от исходного полиэфира и модифицируют диизоцианатом в количестве 16,6% от исходного полиэфира. Во избежание вспенивания массы процесс модификации вначале проводят при остаточном дави|енин около 10 мм рт. ст.

Предмет изобретения

Способ получения пластической массы для изготовления, например, печатных валиков на основе композиции, состоящей из продукта конденсации многоосновной кислоты, многоатомного спирта, аминоспирта и диизоцианата, отличающийся тем, что, с целью повышения механической прочности и снижения твердости изделий, в качестве аминоспирта применяют диэтаноламин и его N-замещенные.
