Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А1

151)4 G06 G 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3950064/24-24 (22) 03. 09. 85 (46) 15.02.87. Бюл. Р 6 (71) Институт полупроводников АН УССР (72) В.Л.Кульчицкий, А.К„Смовж, В.Б.Горловский и И.Е.Корнилов (53) 681.333(088.8) (56) Авторское свидетельство СССР и 769571, кл. G 06 G 9/00, 1978.

Авторское свидетельство СССР

Ф 855686, кл. G 06 С 9/00, 1980. (54) ОПТОЭЛЕКТРОННЫЙ КОРРЕЛЯТОР

:(57) Изобретение предназначено для выполнения корреляционной обработки сигналов в аналоговой форме. Цель изобретения — расширение области применения. Коррелятор содержит управляемый источник 1 света,функциональный фотореэистор 2, соединенный с резистором 3 нагрузки, генератор 4 тактовых импульсов, широтноимпульсный модулятор 5, управляемый аттенюатор 6, управляемый формирователь 7 прямоугольных импульсов и интегратор 8. Вход управления широтноимпульсного модулятора является одним иэ информационных входов корре-. лятора. Вторым информационным входом коррелятора является электрический вход функционального фотореэистора.

Коррелятор повышает оперативность функционирования систем обработки аналоговой информации, расширяя их динамический диапазон в 10-20 раз. .1 ил.

1290372

Изобретение относится к устройствам обработки аналоговых данных и может быть использовано в системах обработки информации.

Цель изобретения " расширение 5 области применения коррелятора sa счет увеличения видов и диапазона изменения входных аналоговых сигналов.

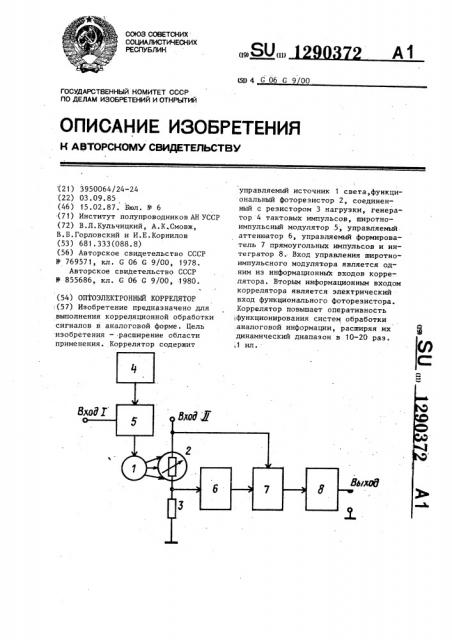

На чертеже представлена структур- 10 ная схема оптоэлектронного коррелятора, Оптоэлектронный коррелятор содержит управляемый источник 1 света, оптически связанный с функциональным фоторезистором 2, который в свою очередь первым выводом через резистор 3 нагрузки соединен с шиной нулевого потенциала. Генератор 4 тактовых импульсов подключен к сигнальному входу широтно-импульсного модулятора 5, вход управления которого является первым информационным входом оптоэлектронного коррелятора. Выход широтно-импульсного модулятора 5 сое25 динен с управляемым источником 1 света. Второй информационный вход оптоэлектронного коррелятора подключен к второму выводу функционального фото резистора 2. Выход функционального фоторезистора 2 через управляемый аттенюатор 6 подключен к сигнальному входу управляемого формирователя 7 прямоугольных импульсов, управляющий вход которого соединен с вторым ин- 35 формационным входом коррелятора, его выход соединен с входом интегратора

8, выход которого является выходом оптоэлектронного коррелятора.

Оптоэлектронный коррелятор работает следующим образом.

Один из сигналов, подлежащих обработке, поступает на управляющий вход широтно-импульсного модулятора 45

5, на сигнальный вход которого поступает последовательность прямоугольных импульсов с выхода генератора 4 тактовых импульсов. В зависимости от уровня первого входного сигнала в ши-50 ротно-импульсном модуляторе 5 происходит формирование выходного импульсного сигнала определенной длительности. Частота последовательности импульсов, вырабатываемых генератором

4 тактовых импульсов, определяется по теореме Котельникова (теорема отсчетов ) исходя из высшей частоты спектра обрабатываемых сигналов. С выхода широтно-импульсного модулятора 5 импульсный сигнал поступает на управляемый источник 1 света, где преобразуется в световой импульс, который воспринимается функциональным фоторезистором 2. На электрический вход функционального фоторезистора 2 подается второй обрабатываемый сигнал, причем он может иметь любой произвольный уровень. С выхода функционального фоторезистора 2 сигнал поступает на вход управляемого аттенюатора 6 (выполненного по любой схеме, возможно в виде фотопотенциометра), где устраняется паразитная зависимость уровня сигнала от времени задержки. С выхода аттенюатора 6 сигнал поступает на сигнальный вход управляемого формирователя 7 прямоугольных импульсов. Уровень формирования (отсчета) является переменным и зависит от уровня второго сигнала, подающегося на управляющий вход формировател 7 прямоугольных импульсов. За счет этого устраняется возможность возникновения погрешности функции корреляции, что имеет место при фиксированном уровне формирования. Существование фиксированного уровня приводит к неоднозначности вследствие влияния уровня второго сигнала на результирующую длительность сформированного импульса. С выхода управляемого формирователя 7 прямоугольных импульсов сигнал поступает на вход интегратора 8, который производит его преобразование в напряжение, величина которого зависит от уровней обрабатываемых сигналов и временного сдвига первого сигнала, т.е. пропорциональна функции корреляции.

Формула изобретения

Оптоэлектронный коррелятор, содержащий управляемый источник света, оптически связанный с функциональным фоторезистором, первый выход котороro соединен с входом управляемого аттенюатора и через резистор нагрузки — с шиной нулевого потенциала, а второй вывод функционального фоторезистора является первым информационным входом преобразователя, причем вьг<од управляемого аттенюатора ,соединен с сигнальным входом формирователя прямоугольных импульсов, отличающийся тем, что, 1 290372

Составитель Ю.Козлов

Техред И.Ходанич Корректор Н.Король

Редактор Э.Слиган

Заказ 7905/49 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 с целью расширения области применения коррелятора, в него введены широтно-импульсный модулятор, интегратор и генератор тактовых импульсов, выход которого .соединен с сигнальным входом широтно-импульсного модулятора, управляющий вход которого является вторым информационным входом преобразователя, а выход широтно-импульсного модулятора соединен с. электрическим входом управляемого источника света, причем формирователь прямоугольных импульсов выполнен управляемым, его выход через интегратор соединен с выходом преобразователя, а управляющий вход формирователя прямоугольных импульсов соединен с первым информациционным входом преобразовате—

10 ля.
