Реферат



Изобретение касается подсчета предметов , переносимых конвейером. Устройство обеспечивает высокую надежность счета предметов . Устройство содержит станину, опорные ролики,конвейерную ленту, основную раму , на которой установлен выключатель, соединенный со счетчиком. На основной раме подвижно укреплен отклоняющий ролик и дополнительная рама с двумя роликами . Кроме того, на дополнительной раме укреплен рычаг, взаимодействующий с выключателем . Дополнительная рама подпружинена относительно основной рамы. 1 з.п. ф-лы, 3 ил. to ;о о со 00

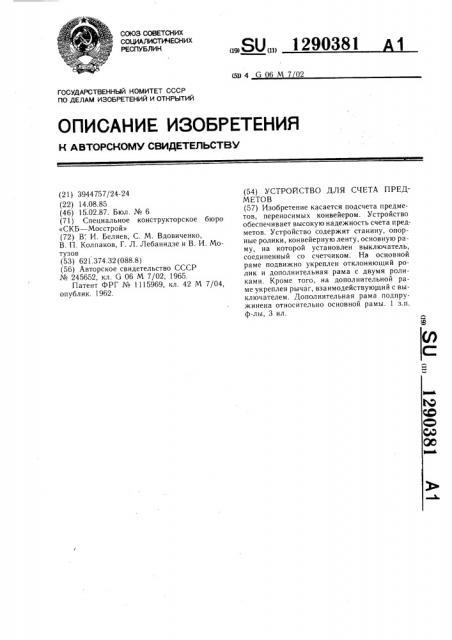

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SUÄÄ 1290381 (SD 4 G 06 М 7 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3944757/24-24 (22) 14.08.85 (46) 15.02.87. Бюл. № 6 (71) Специальное конструкторское бюро

«СКБ — Мосстрой» (72) В. И. Беляев, С. М. Вдовиченко, В. П. Колпаков, Г. Л. Лебанидзе и В. И. Мотузов (53) 621.374.32 (088.8) (56) Авторское свидетельство СССР № 245652, кл. G 06 М 7/02, 1965.

Патент ФРГ № 1115969, кл. 42 M 7/04, опублик. 1962. (54) УСТРОЙСТВО ДЛЯ СЧЕТА ПРЕДМЕТОВ (57) Изобретение касается подсчета предметов, переносимых конвейером. Устройство обеспечивает высокую надежность счета предметов. Устройство содержит станину, опорные ролики, конвейерную ленту, основную раму, на которой установлен выключатель, соединенный со счетчиком. На основной раме подвижно укреплен отклоняющий ролик и дополнительная рама с двумя роликами. Кроме того, на дополнительной раме укреплен рычаг, взаимодействую1ций с выключателем. Дополнительная рама подпружинена относительно основной рамы. 1 з.п. ф-лы, 3 ил.

1290381

Изобретение касается подсчета предметов, переносимых конвейерными устройствами или установками.

Целью изобретения является повышение надежности устройства.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 -- вид А на фиг. 2.

Устройство содержит станину 1 с конвейерной лентой 2, опорные ролики 3 (соответственно первый 3i и второй 3 ), ведущий шкив 4, который соединен передачей 5 с двигателем б.

На станине 1 транспортера посредством, например, болтов 7 с возможностью перестановки и фиксации закреплена основная рама 8, содержащая выключатель 9, электрически связанный со счетчиком 10, который имеет окно для визуального наблюдения за вращающимся (или любым другим) циферблатом.

Пара смежных опорных роликов 3i и 32 закреплена сверху на раме 8 с перепадом h по высоте. В нижней части рамы 8 между роликами 3i и 3 установлен отклоняющий ролик 11, через который пропущена лента 2. На раме 8 на шарнирной оси 12 с возможностью поворота в вертикальной плоскости закреплена дополнительная рама 13, две стороны которой имеют ролики 14 и 15 для опоры на них штучного груза 16. На дополнительной раме !3 закреплен также рычаг 17, взаимодействующий с приводом выключателя 9, а на основной раме 8 с двух ее сторон закреплены упоры 18 для взаимодействия с ними дополнительной рамы 13, которая может быть подпружинена.

Устройство работает следующим образом.

На станине транспортера закрепляют с помощью болтов 7 раму 8 с выключателем 9. При этом два смежных опорных ролика 31 и 32 на станине 1 снимают и закрепляют их в прорезях рамы 8 с перепадом h по высоте. Ослабляя ленту 2, пропускают ее через отклоняющий ролик 11 и болтами 7 закрепляют и фиксируют раму 8. Включают двигатель 6, и лента 2 начинает перемещаться, перемещая находящийся на ней штучный груз 16 из цеха на клад готовой продукции через счетчик. Подкодя к месту размещения счетчика, груз !б опирается сначала на опорный ролик 3i и опорный ролик 14 дополнительной рамы 13.

Проходя чуть дальше, груз 16 за счет перепада h несколько наклоняется вперед, опирается на ролик 15 рамы 13, которая рычагом 17 нажимает на выключатель 9, который в свою очередь фиксирует на счетчике определенный порядковый номер груза.

Для предотвращения доступа к контактам выключателя 9 место его расположения вместе со счетчиком и транспортером может

"«О быть заключено в кожух.

Формула изобретения

1. Устройство для счета предметов, содержащее станину, на которой подвижно укреплень, опорные ролики, на которых расположена конвейерная лента, первый и второй опорные ролики установлены последовательно по ходу движения несущей части конвейерной ленты и с перепадом по высоте, жестко закрепленную на станине основную раму, на которой жестко укреплен выключатель, который подключен к счетчику, и рычаг, расположенный в зоне взаимодействия с приводом выключателя, отличающееся тем, что, с целью повышения надежности устройства, в него введена дополнительная рама с двумя роликами, основная рама снабжена подвижно укрепленным отклоняющим роликом, конвейерная лента расположена последовательно по поверхностям первого опорного ролика, откло:«яющего ролика рамы и второго опорного ролика в виде треугольника, нижняя вершина которого расположена в зоне опоры конвейерной ленты на отклоняющий ролик основной рамы, дополнительная рама с дву35 мя роликами шарнирно укреплена на основ «ой раме, а ее ролики расположены между первым и вторым опорными роликами в зоне взаимодействия с движущимися предметами, рычаг жестко укреплен на дополни4О тельной раме.

2. Устгойство по и. 1, отличающееся тем, что дополнительная рама выполнена подпружиненной относительно основной рамы, которая снабжена упорами, которые установлены в зоне движения первого ролика дополнительной рамы, который расположен после второго ролика дополнительной рамы последовательно по ходу движения предметов.

1 290381 .т 79

73 77 70 75
