Способ закрепления скобами прессованных комков твердых радиоактивных отходов

Способ закрепления скобами прессованных комков твердых радиоактивных отходов

Иллюстрации

Показать все

Реферат



Изобретение служит для закрепления спрессованных в комки твердых радиоактивных отходов и может быть использовано при переработке;ниэкои высокоактивных отходов ядерного цикла. Цель изобретения - повышение экономичности способа закрепления отходов путем снижения расходов на дополнительное обеспечение прочности спрессованных отходов с помощью упаковочных устройств и снижение дозы облучения персонала посредством уменьшения времени обработки отходов. Это достигается использованием металлических полос, которые закладывают в пресс-форму до ее заполнения отходами , а после заполнения отгибают до или в процессе опускания прессовального штампа на уровне неуплотненного комка и/или до конца подъема прессовального штампа полностью или частично необратимо деформируют. При этом полосы, предпочтительно изогнутые и-образно, вкладывают до или дополнительно после наполнения пресс-формы. При реализации способа отпадает необходимость дополнительной упаковки брикетов, а в результате незначительного времени контакта персонала с радиоактивными отходами уменьшается доза их облучения. 1 з.п. ф-лы. Зил. W ю ;о о 1 ю ч

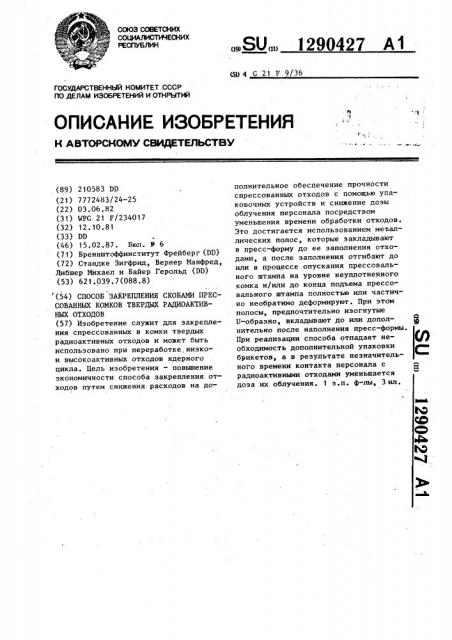

СОЮЗ СОВЕтСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (Я) 4 G 21 Р 9/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

lOCffAAPCTBEHHbQ KOMHTET CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ (89) 210583 DD (21) 7772483/24-25 (22) 03.06,82 (31) WPG 21 Р/234017 (32) 12. 10. 81 (33) DD (46) 15.02.87. Бюл. У 6 (71) Бреннштоффинститут Фрейберг (DD) (72) Стандке Зигфрид, Вернер Манфред, Либшер Михаел и Байер Герольд (DD) (53) 621.039.7(088.8) (54) СПОСОБ ЗАКРЕПЛЕНИЯ СКОБАМИ ПРЕССОВАННЫХ КОМКОВ ТВЕРДЫХ РАДИОАКТИВНЫХ ОТХОДОВ (57) Изобретение служит для закрепления спрессованных в комки твердых., радиоактивных отходов и может быть использовано при переработке,.низкои высокоактивных отходов ядерного цикла. Цель изобретения — повышение экономичности способа закрепления отходов путем снижения расходов на доSU„„1290427 А1 полнительное обеспечение прочности спрессованных отходов с помощью упаковочных устройств и снижение дозы облучения персонала посредством уменьшения времени обработки отходов.

Это достигается использованием металлических полос, которые закладывают в пресс-форму до ее заполнения отходами, а после заполнения отгибают до или в процессе опускания прессовального штампа на уровне неуплотненного комка и/или до конца подъема прессовального штампа полностью или частично необратимо деформируют. При этом полосы, предпочтительно изогнутые

U-образно, вкладывают до или дополнительно после наполнения пресс-формы

При реализации способа отпадает необходимость дополнительной упаковки брикетов, а в результате незначительного времени контакта персонала с радиоактивными отходами уменьшается доза их облучения. 1 з.п. ф-лы, 3 ил.

1 12904

Изобретение относится к закреплению спрессованных в комки твердых радиоактивных отходов, образующихся преимущественно при эксплуатации ядерных электростанций. 5

Известно устройство для прессования и обвязки отходов (Патент Велико" британии N 2032342, кл. В 30 В 9/30, опублик. 1979). В этом устройстве реализован способ, включающий прессова- 10 ние отходов в1 брикеты, их обвязку лентами.

Указанный способ реализуется с помощью сложных устройств и требует проведения нескольких стадий. Это

P величивает затраты, повышает вероятность нарушений технологии и загрязнение оборудования радиоактивными отходами.

Наиболее близким техническим реше- 20 нием к предлагаемому является способ опрессовки и закрепления отходов (Патент CLIA Р 3590731, кл. 100/215, опублик. 1971) ° Зтот способ предполагает опрессовку брикетов отходов, 25 обвязанных лентами и укорачивание этих лент при последующей опрессовке путем вдавливания лент внутрь брикетов с помощью клинообразных дорнов.

Недостатком этого способа является то, что для опрессовки несортированных радиоактивных отходов необходима предварительная технологическая операция по созданию уже обвязанных брикетов. Это увеличивает затра- 35 ты на реализацию способа и приводит к дополнительному загрязнению оборудования радиоактивными отходами и переоблучению персонала.

Целт.ю изобретения является повышение экономичности способа путем снижения расхода на дополнительное обеспечение прочности спрессованных отходов с помощью упаковочных устройств 45 и снижения дозы облучения персонала посредством уменьшения времени обработки отходов.

Сущность изобретения состоит в том, что перед заполнением пресс-фор- 50 мы отходами в нее закладываются металлические полосы, которые после заполнения отгибают до или в процес-. се опускания прессовального штампа на уровне неуплотненного комка и/или до конца подъема прессовального штампа полностью или частично необратимо прочно деформируют. При этом полосы предпочтительно изгибают U-.îáðàçíî

27 и вкладывают до или дополнительно после наполнения пресс-формъ . Для управления процессом деформации полосы имеют предпочтительные направления изгиба и/или области изгиба.

Твердые радиоактивные отходы собирают в годных к повторному применению резервуарах в месте происхождения лишь грубо сортированными и прессуют после этого без дальнейшей промежуточной обработки.

При этом необходим незначительный расход материала для того, чтобы получить к;репление комков без значительного разрыхления, и можно отказаться от выбрасывания бочек или других ценных емкостей, неоходимых обычно для упаковки.

При реализации способа отпадает необходимость дополнительной упаковки брикетов, а в результате незначительного времени контакта персонала с радиоактивными. отходами уменьшается доза их облучения.

На фиг. 1 показана наполненная пресс-форма с опущенным прессовальным штампом, разрез; на фиг. 2 — спрессованный комок с изображением прочно деформированной металлической полосы, разрез; на фиг. 3 — спрессованный комок, для крепления которого в прессформу вложены до и после заполнения по две U-образно изогнутые металличесКие полосы, вид сверху.

Способ реализуется следующим образом.

В пресс-форму 1 вкладывают U-образно изогнутые металлические полосы 2 до заполнения ее радиоактивными отходами 3. Прессовальный штамп

4 в его нижней части выполнен так, что в процессе прессовачия отгибает слегка изогнутые концы металлических полос 2 до уровня отходов 3. В процессе. дальнейшего прессования происходит одновременно с уплотнением отходов 3 до формы брикета 5 и прочная деформация металлических полос 2. При обратном движении прессовального штампа 4 сохраняется эффект уплотнения брикетов 5 при незначительных обратных упругих деформациях.

Формула изобретения

1. Способ закрепления скобами прессованных комков твердых радиоактивных отходов, включающий запад;

3 12 нение пресс-формы отходами, прессоваI ние отходов с помощью штампа в пресс-форме и скрепление их металлическими полосами, о т л и ч а ю— шийся тем, что до заполнения пресс-формы отходами в нее вкладывают металлические полосы, после заполнения пресс-формы отходами отгибают полосы на уровне неуплотненных комков, накладывают на поверхность не1

90427 4 уплотненных комков дополнительные металлические полосы и осуществляют их прессование.

2. Способ по п.1, о т л и ч а ю— .шийся тем, что до заполнения пресс-формы в нее вкладывают U-образно изогнутые металлические полосы, прилегающие к внутреннему кон10 туру пресс-формы.

Фиг.2

1290427

Составитель С. Михеенко

Техред Jf.Îëåéíêê Корректор В. Бутяга

Редактор К. Волощук

Заказ 7911/52 Тираж 416 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
