Сверхвысокочастотный фильтр

Сверхвысокочастотный фильтр

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и обеспечивает повышение .избирательности без увеличения габаритов . В отрезке 1. прямоугольного волновода в Е-плоскости симметрии размещена металлическая пластина 2 с нечетным числом резонансных отверстий (РО) 3. В нечетных РО 3 размещены диэл. резонаторы (ДР) 4, форма которых соответствует поперечному сечению РО 3. Распространяющийся по отрезку 1 СВЧ-сигнал, частота которого равна частоте настройки ДР 4 и РО 3, возбуждает их и проходит на выход. Другие частоты не проходят. Введенные ДР 4 являются селективными элементами связи между волноводнощелевыми резонаторами, образованными, отрезком 1 и РО 3, и между волноводно-щелевыми резонаторами и трактом. 2 ил. с S сл с ( 4; 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) д1) 4 Н 01 P 1/207

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3905300/24-09 (22) 03.06.85 (46) 15.02.87. Бюл. №- 6 (71) Киевский политехнический .институт им.50-летия Великой Октябрьской социалистической революции (72) Т.А.Кедровская и Г.Н.Шеламов .(53) 621.372 ° 852(088.8) (56) Патент Франции № 2515879, кл. Н 01 P 1/208, 1983..

Патент США ¹ 4028650, кл. Н 01 P 1/20, 1977. (54) СВЕРХВЫСОКОЧАСТОТНЫЙ ФИЛЬТР . (57) Изобретение относится к радиотехнике и обеспечивает повышение .избирательности без увеличения габаритов. В отрезке 1 прямоугольного волновода в Е-плоскости симметрии размещена металлическая пластина 2 с нечетным числом резонансных отверстий (PO) 3. В нечетных PO 3 размещены диэл. резонаторы (ДР) 4, форма которых соответствует поперечному сечению PO 3. Распространяющийся по отрезку 1 СВЧ-сигнал, частота которого равна частоте настройки ДР 4 и PO 3, возбуждает их и проходит на выход, Другие частоты не проходят.

Введенные ДР 4 являются селективными элементами связи между волноводнощелевыми резонаторами, образованными, отрезком 1 и РО 3, и между волноводно-щелевыми резонаторами и трактом.

2 ил.

1290440

Изобретение относится к радиотехнике и может быть использовано

Формула изобретения

7 2

Составитель Н.Ткачева

Редактор Т.Парфенова Техред А.Кравчук Корректор Л.Пилипенко

Заказ 7912/53

Тираж 647 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная, 4 в радиотехнических установках различного назначения, в частности в широкодиапазонной приемной и изме- 5 рительной технике коротковолновой части сантиметрового и миллиметрового диапазона длин волн.

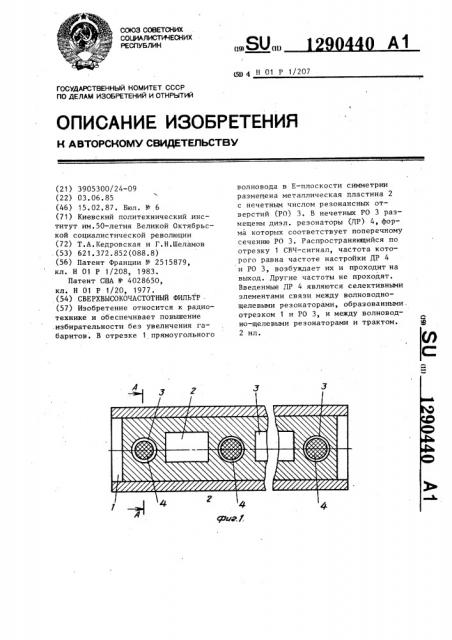

Целью изобретения является повышение избирательности без увеличения габаритов, На фиг. 1 показана конструкция сверхвысокочастотного фильтра; на фиг.2 — сечение A-А на фиг.1.

Сверхвысокочастотный фильтр содержит отрезок 1 прямоугольного волновода, в Е-плоскости симметрии которого размещена металлическая пластина 2 с нечетным числом резонансных отверстий 3. В нечетных резонансных отверстиях 3 размещены диэлектрические резонаторы 4. При этом форма нечетных резонансных отверстий 3 соответствует поперечному сечению диэлектрических резонаторов 4.

Сверхвысокочастотный фильтр работает следующим образом.

Распространяющийся по отрезку 1 прямоугольного волновода СВЧ-сигнал, 30 частота которого равна частоте наСтройки диэлектрических резонаторов

4 и резонансных отверстий 3, возбуждает их и проходит со входа на выход.

Для СВЧ-сигналов, частоты которых отличны от частоты настройки диэлектрических резонаторов 4 и резонансных

A-4 отверстий 3, такое прохождение не . наблюдается.

Высокая избирательность связана с использованием высокодобротных диэлектрических резонаторов 4, а также с тем, что диэлектрические резонаторы 4 и волноводно-щелевые резонаторы, образованные отрезком 1 прямоугольно-, го волновода и резонансными отверстиями 3, имеют различный частотный спектр собственных колебаний при настройке по основному наиболее низкочастотному типу колебаний на одну и ту же частоту. Диэлектрические резонаторы 4 являются селективными элементамк связи между волноводнощелевыми резонаторами и между крайними волноводно-щелевыми резонаторами и трактом и размещаются в нечетных резонансных отверстиях 3.

Сверхвысокочастотный фильтр, содержащий отрезок прямоугольного волновода, в Е-плоскости симметрии которого размещена металлическая пластина с резонансными отверстиями, отличающийся тем, что, с целью повышения избирательности без увеличения габаритов, число резонансных отверстий выбраногнечетным и введены диэлектрические резонаторы, размещенные в нечетных резонансных отверстиях, форма которых соответствует поперечному сечению диэлектрических резонаторов.
