Реферат



Изобретение относится к антенной технике . Цель изобретения - уменьшение толщины и массы линзы путем увеличения .диэлектрической проницаемости. Линза содержит электропроводящие элементы (ЭПЭ) 1 и 4, диэлектрические пленки 2 и опорные кольца 3. Цель достигается введением ЭПЭ 4, расположенных так, что каждый из них перекрывает равные части площадей противолежащих ЭПЭ 1, в результате чего возникает максимальная электрическая связь между ЭПЭ 1 и 4. Линза по пп. 2 и 3 отличается выполнением ЭПЭ в виде прямоугольников и дисков. 2 з.п.ф-лы, 3 ил. .4 .4 1чЭ со о 4 СП 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) Н Ol Q 15/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3880766/24-09 (22) 04.04.85 (46) 15.02.87. Бюл. № 6 (72) И. Ф. Иванов, E. К. Киреев, А. В. Рунге, В. Ф. Тарасова и А. Н. Ювко (53) 621.396.677.83 (088.8) (56) Щелкунов С. и др. Антенны. М.: Советское радио, 955, с. 575 — 576, рис. 19.12.

Патент Великобритании № 1446800, кл. Н 01 Q 15/02, 1974.,У 3!

1

1 1

11!

I 1

I!

I

II, II

1I I

II I !

1

l w!

1 !

1!! !1

II!

11!! !

@ua 1

I I

I I

I!

I!

1

I!

1

1

11

11

1 1

I

1

I

I

11

11

1 ! !

I

I!

I 1

1

1

11

I

I

I

1

I

1

1 !

1

11

I 1

I ! lI I

1 I I

1111 ! Il

11! 1

111

1111 ! !11

1 11

1

1 !!

11

11

11

11

II, I< l

11 1

II

11 !

1111

I I ! 1

ll

„„Я0„„1290454 А1 (54) ЛИНЗА ИЗ ИСКУССТВЕННОГО

ДИЭЛЕКТРИ КА (57) Изобретение относится к антенной технике. Цель изобретения — уменьшение толщины и массы линзы путем увеличения .диэлектрической проницаемости. Линза содержит электропроводящие элементы (ЭПЭ)

1 и 4, диэлектрические пленки 2 и опорные кольца 3. Цель достигается введением ЭПЭ 4, расположенных так, что каждый из них перекрывает равные части площадей противолежащих ЭПЭ 1, в результате чего возникает максимальная электрическая связь между ЭПЭ 1 и 4. Линза по пп. 2 и 3 отличается выполнением ЭПЭ в виде прямоугольников и дисков. 2 з.п.ф-лы, 3 ил.

1290454

Изобретение относится к антенной технике и может быть использовано в качестве линзовых антенн сантиметрового и миллиметрового диапазонов волн.

Целью изобретения является уменьшение толщины и массы путем увеличения диэлектрической проницаемости.

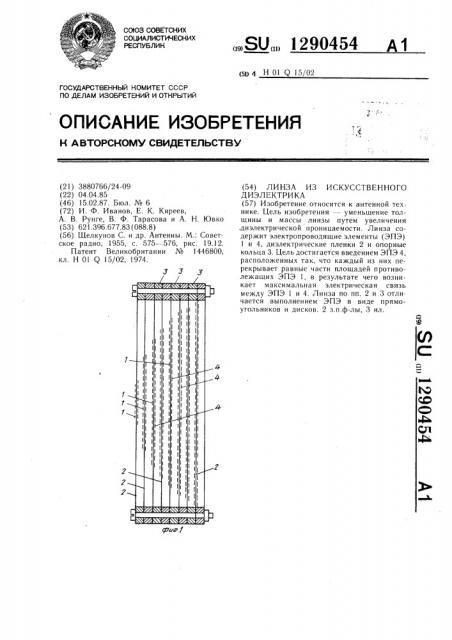

На фиг. 1 изображена линза из искусственного диэлектрика, общий вид; на фиг. 2 — фрагмент искусственного диэлектрика с электропроводящими элемента- 1п ми в виде прямоугольников; на фиг. 3 то же, с электропроводящими элементами в виде дисков.

Линза из искусственного диэлектрика содержит несколько периодических решеток, каждая из которых выполнена из изолированных один от другого основных электропроводящих элементов 1, закрепленных на одной поверхности диэлектрической пленки 2.

Периодические решетки закреплены в опорных кольцах 3. На противоположной поверхности каждой диэлектрической пленки 2 закреплены дополнительные электропроводящие элементы 4. Электропроводящие элементы могут быть выполнены в виде прямоугольников или дисков и их центры расположены соответственно в узлах прямо- 2g угольной или гексогональной решеток. Каждый дополнительный электропроводящий элемент 4 перекрывает равные части плошадей противолежащих основных электропроводящих элементов 1.

Линза из искусственного диэлектрика ЗО работает следующим образом.

При облучении линзы из искусственного диэлектрика требуемого профиля падающим электромагнитным полем возбуждаются изолированные один от другого электропроводящие элементы, размеры которых ма- З5 лы по сравнению с рабочей длиной падаюгцей электромагнитной волны. При этом происходит замедление фазовой скорости падающей электромагнитной волны, что вызвано увеличением диэлектрической про- 4п ницаемости среды (искусственного диэлектрика) по сравнению с воздухом. При расположении дополнительных электропроводягцих элементов 4 так, что каждый из них перекрывает равные части площадей противолежащих основных электропроводя- 45 щих элементов 1, возникает максимальная электрическая связь между электропроводящими элементами 4 и 1, что приводит к дальнейшему увеличению диэлектрической проницаемости, а, следовательно, позволяет уменьшиь толщину и массу линзы из искусственного диэлектрика при сохранении размеров электропроводящих элементов и расстояний между диэлектрическими пленками 2. При выполнении электропроводящих элементов в виде прямоугольников, центры которых расположены в узлах прямоугольной решетки, максимальное увеличение диэлектрической проницаемости имеет место при ориентации малой стороны прямоугольника параллельно вектору электрического поля падающей электромагнитной волны.

При выполнении электропроводяших элементов в виде дисков, центры которых расположены в узлах гексогональной решетки, линза из искусственного диэлектрика может быть использована для работы при произвольной поляризации падающей электромагнитной волны.

Формула изобретения

1. Л инза из искусственного диэлектрика, содержащая несколько периодических решеток, каждая из которых выполнена из изолированных один от другого основных электро проводящих элементов, закрепленных на одной поверхности диэлектрической пленки, периодические решетки расположены параллельно одна другой с воздушными промежутками и каждая закреплена в опорном кольце, отличающаяся тем, что с целью уменьшения толщины и массы путем увеличения диэлектрической проницаемости, на противоположной поверхности каждой диэлектрической пленки закреплены введенные дополнительные электропроводящие элементы идентичные основным, каждый из которых перекрывает равные части площадей противолежащих основных электропроводящих элементов.

2. Линза по п. 1, отличающаяся тем, что электропроводящие элементы выполнены в виде прямоугольников.

3. Линза по п. 1, отличающаяся тем, что электропроводящие элементы выполнены в виде дисков.
