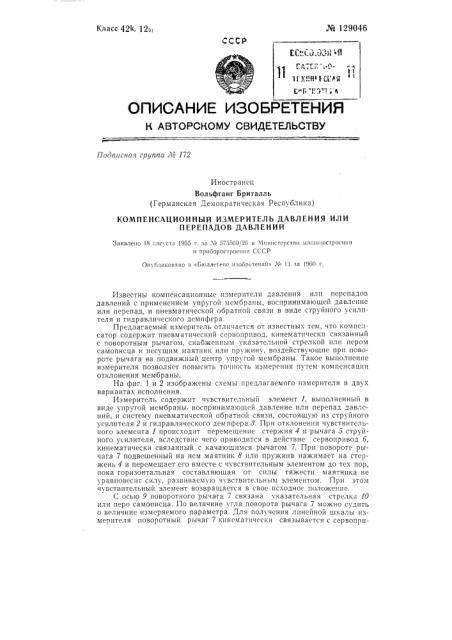

Компенсационный измеритель давления или перепадов давлений

Компенсационный измеритель давления или перепадов давлений

Иллюстрации

Показать все

Реферат



М 129046 водом б не непосредственно с помощью зубчатой передачи, а через профильное лекало 11 (фиг. 2) . Для этой цели рычаг 7 снабжен роликом 12, который прижимается к лекалу 11 посредством пружины 18. Предложенная система компенсации усилий исключает влияние силы трения в подвижных элементах изменения давления в пневматической обратной связи на точность работы измерителя давлений.

Предмет изобретения

1. Компенсационный измеритель давления или перепадов давлений с применением упругой мембраны, воспринимающей давление или перепад и пневматической обратной связи в виде струйного усилителя и гидравлического демпфера, отличающийся тем, что, с целью повышения точности измерения путем компенсации отклонения мембраны уравновешиванием усилия, развиваемого последней, компенсатор содержит пневматический сервопривод, кинематически связанный с поворогным рычагом, снабженным указатсльной стрелкой или пером самописца и несущим маятник или пружину, воздействующие при повороте рычага на подвижный центр упругой мембраны.

2, Компенсационный измеритель давления или перепадов давлений по п. 1, о тл и ч а ю шийся тем, что, с целью получения линейной шкалы измерителя, применено профильное лекало, кинематичсски связанное с пневматическим сервоприводом и воздействующее на подпружиненный поворотный рычаг.
