Синхронный делитель частоты

Синхронный делитель частоты

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в устройствах автоматики, выс ./. числительной и измерительной техники. Цель изобретения - расширение функциональных возможностей устройства. Делитель частоты содержит входную и выходную шины 1 и 7, элемент И-НЕ 6, триггер 2 первого разряда и D - триггеры 3-5. Выполнение триггера Я первого разряда IK - типа и предложенное соединение его с элементами устройства обеспечивает возможность получения симметричного выходного сигнала для коэффициентов деления 2N -3. 1 ил. Nd СО О СП а

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 Н 03 К 23/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ (21) 3954720/24 — 21

„(22) 19. 09. 85 (46) 15.02.87. Бюл. № 6 (72) А.В.Колосов, Ю.Н.Шныгин и И.В.Колосов (53) 621.374. 3 (088.8) (56) Авторское свидетельство СССР № 1078628, кл. Н 03 К 23/40, 1982.

Авторское свидетельство СССР № 762206, кл. Н 03 К 23/26, 1977. (54) СИНХРОННЬЙ ДЕЛИТЕЛЬ ЧАСТОТЫ (57) Изобретение может быть использовано в устройствах автоматики, вы„.SU„„1290516 А 1 числительной и измерительной техники.

Цель изобретения — расширение функциональных воэможностей устройства.

Делитель частоты содержит входную и выходную шины 1 и 7, элемент И-НЕ

6, триггер 2 первого разряда и D-триггеры 3-5. Выполнение триггера 2 первого разряда IK - типа и предложенное соединение его с элементами устройства обеспечивает воэможность получения симметричного выходного сигнала для коэффициентов деле ния 2N -3. 1 ил.

1 12905

Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики, вычислительной и измерительной техники.

Цель изобретения — расширение функ-5 циональных возможностей путем обеспечения воэможности получения симметричного выходного сигнала для коэффициентов деления 2N -3.

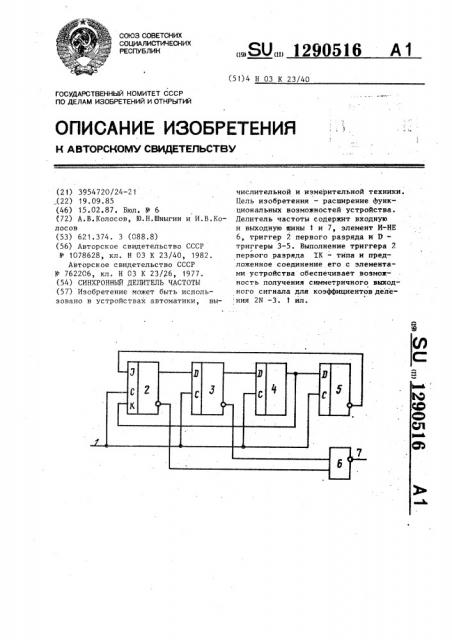

На чертеже приведена электрическая функциональная схема устройства (на примере четырехразрядного уст,.ройства), Синхронный делитель частоты содержит входную шину 1, триггер 2

IK-типа первого разряда, триггеры

3-5 D- типа соответственно второго, третьего и четвертого разрядов, элемент И-НЕ 6 и выходную шину 7, причем С-входы триггеров 2-5 всех разрядов соединены с входной шиной 1, D -вход каждого триггера последующего разряда соединен с прямым выходом триггера предыдущего разряда, первый и второи входы элемента И-НЕ 6 сое25 динены с инверсными выходами триггеров 2 и 3 соответственно первого и второго разрядов, выход — с выходной шиной 7; I- и К-входы триггера 2 первого разряда соединены соответственно с инверсным выходом и D-входом триггера 5 последнего разряда.

Устройство работает следующим образом.

До поступления входных импульсов все триггеры находятся в нулевом состоянии. На шину 1 поступают входные импульсы со скважностью равной . двум. Отрицательным фронтом первого импульса триггер 2 переключается в единичное состояние, поскольку на его I-atop поступает напряжение

1l в

1 с инверсного выхода триггера 5, на К-вход поступает напряжение "0" с прямого выхода триггера 4. Поло45 жительным фронтом второго входного импульса в единичное состояние переключается триггер 3, положительным фронтом третьего входного импульса в единичное состояние переключается триггер 4, а отрицательным фронтом того же импульса в противоположное состояние (в нулевое) переключается триггер 2, поскольку в момент действия этого фронта на Т и К-входах напряжения "1". Положительным фронтом четвертого входного импульса в нулевое состояние переключается

16 2 триггер 3 и в единичное состояние переключается триггер 5.Отрицательным фронтом четвертого входного импульса подтверждается нулевое состояние триггера 2, поскольку в момент действия этого фронта на I входе имеется напряжение 0", а на К-входе — напряжение "1". Положительным фронтом пятого входного импульса в нулевое состояние переключается триггер 4, а отрицательным фронтом — подтверждается предыдущее состояние триггера 2, .поскольку в момент действия этого фронта на I.- и К-входах имеется напряжение "0". Положительным фронтом шестого входного импульса на выход триггера 5 записывается уровень "0". Таким образом после поступления положительного фронта шестого входного импульса все триггеры устанавливаются в исходное нулевое состояние, отрицательным фронтом шестого входного импульса триггер 2 переключается в единичное состояние и цикл деления повторяется. На выходе элемента И-НЕ в этом случае имеются симметричные импульсы с частотой в 2N-3 раза ниже входной (где . N 4-число разрядов устройства), т.е. коэффициент деления синхронного делителя частоты равен 5.

Формула изобретения

Синхронный делитель частоты, со" держащий в каждом разряде триггер, С-входы которых соединены с входной шиной, D-вход каждого триггера последующего разряда соединен с прямым выходом триггера предыдущего разряда, элемент И-НЕ, первый вход которого соединен с инверсным выходом первого триггера, и выходную шину, причем триггеры каждого разряда, кроме первого, выполнены D -типа, о тл и ч а ю шийся тем, что, с целью расширения функциональных возможностей, в нем триггер первого разряда выполнен IK -типа, выходная шина соединена с выходом элемента И-НЕ, второй вход которого соединен с инверсным выходом триггера второго разряда, при этом Т- и К-входы триггера первого разряда соединены соответственно с инверсным выходом и D— входом триггера последнего разряда.
