Устройство регулирования уровня контрольного сигнала для систем связи

Устройство регулирования уровня контрольного сигнала для систем связи

Иллюстрации

Показать все

Реферат



Изобретение относится к технике связи и обеспечивает повьппение точности регулирования. Контрольный сигнал поступает на приемник 1 контрольного сигнала. С его выхода контрольное напряжение (КН) проходит непосредственно и через фильтр нижних частот 2 и блок 3 оценки функции времени на сумматор 13. Суммарный сигнал сравнивается с порогом в блоке оценки регулироваш1я (БОР) 4. При превышении порога сигнал с его выхода поступает на элемент И 10. Если КН превышает порог срабатывания БОР 14, сигнал с его выхода поступает на элементы И 10,11, В зависимости от того, на каком из элементов И 10, 11 присутствуют одновременно сигналы, срабатывает один из них и на блок памяти 9 (двоичный счетчик) поступает Сигнал Вперед или Назад. КН оценивается в блоке оценки уровня сигнала (БОУС) 5} при превьппении предельного значения сигнала на его выходе формируется запирающий сигнал, которьш препятствует поступлению регулирующих сигналов в блок памяти 9. При включении устройства С11гнал поступает на переключатель 7 Сигнал с его выхода через элементы И 6, НЕ 15 препятствует подаче запирающего сигнала до тех пор, пока не будет превьппен 1шжний сигнал БОУС 5. Таким образом, превышение сигнализируется БОУС 5, вслед за чем регулировка, блокируется. Регулирующий сигнал трактуется импульсами генератора 8 тактовых импульсов . Момент считывания вобулируется генератором 1 2качающейся частоты. 1 ил. с (Л Гч5 сл 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (58 4 Н 04 В 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (89) 157438 DD (21) 7772205/24-09 (22) 09.12.81 (31) 1?1Р Н 04 В/228692 (32) 30.03.81 (33) DD (46) 15.02.87. Бюл, N - 6 (71) ФЕБ Фернмелдеверк Баутцен (Р0) (72) Вернер Кюн и Зигфрид Шмидтманн (DD) (53) 621.395.664(088.8) (54) УСТРОЙСТВО РЕГУЛИРОВАНИЯ УРОВНЯ КОНТРОЛЬНОГО СИГНАЛА ДЛЯ СИСТЕМ

СВЯЗИ (57) Изобретение относится к технике связи и обеспечивает повьппение точности регулирования, Контрольный сигнал поступает на приемник 1 контрольного сигнала, С его выхода контрольное напряжение (КН) пр оходит непосредственно и через фильтр нижних частот 2 и блок 3 оценки функции времени на сумматор 13. Суммарный сигнал сравнивается с порогом в блоке оценки регулирования (БОР) 4.

При превышении порога сигнал с его выхода поступает на элемент И 10.

Если КН превышает порог срабатывания БОР 14, сигнал с его выхода поступает на элементы И 10, 11,,В зависимости от того, на каком из элементов И 10, 11 присутствуют одновременно сигналы, срабатывает один из них и на блок памяти 9 (двоичный счетчик) поступает сигнал "Вперед" или "Назад". КН оценивается в блоке оценки уровня сигнала (БОУС) 5; при превьппении предельного значения сигнала на его выходе формируется за пираняций сигнал, который препятствует поступлению регулирующих сигналов в блок памяти 9. При включении устройства сигнал поступает на переключатель 7, Сигнал с его выхода через элементы И 6, НЕ 15 препятствует подаче запирающего сигнала до тех пор, пока не будет превьппен нижний сигнал БОУС 5. Таким образом, превышение сигнализируется БОУС 5, вслед за чем регулировка. блокируется, Регулирующий сигнал трактуется импульсами генератора 8 тактовых импульсов. Момент считывания вобулируется .генератором 12 качающейся частоты. 1 ил. 1290543

Изобретение относится к технике связи и может быть использовано для автоматического регулирования уровня контрольного сигнала в системах дальней связи с несущей частотой, которые имеют большое число управля" емых усилителей вдоль линии передачи

Известно устройство для регулирования параметров канала связи, содержащее анализатор сигналов управления, блок реверса и силовых выключателей и возбуждающих обмоток электромотора, а также последовательно соединенные генератор прямоугольных импульсов и первый элемент ИЛИ, причем первый и второй выходы анализатора сигналов управления соединены соответственно с первым и вторым входами блока реверса, а выходы силовых выключателей — с входами соответствующих возбуждающих обмоток электромотора, выходы которых соединены между собой, второй элемент

ИЛИ, узел задержки, управляемый генератор и блок устранения ошибок, при этом первый и второй выходы анализатора сигналов управления соединены соответственно с первым и вторым входами второго элемента ИЛИ, выход которого соединен с входом узла задержки и входом генератора прямоугольных импульсов, выход которого соединен с управляющим входом блока устранения ошибок, информационные входы которого соединены с соответствующими выходами блока реверса, третий вход которого соединен с выходом управляемого генератора, причем выходы блока устранения ошибок соединены с входами соответствующих силовых выключателей, а выход узла задержки — с вторым входом первого элемента ИЛИ, инверсный, выход которого соединен с входом управляемого генератора (авт, св.

У 710535р кл. Н 04 В 3/10, 1978), Недостатком устройства является невысокая точность регулирования.

Наиболее близким к предлагаемому является устройство регулирования пилот-сигнала в системах передачи сообщений, в частности в системах дальней связи на несущей частоте, содержащее блок оценки уровня сигнала и элемент И, последовательно соединенные приемник контрольного сигнала, вход которого является первым входом устройства, блок оценки

Цель изобретения — повышение точности регулирования.

Цель достигается тем, что в устройство регулирования уровня контрольного сигнала для системы связи, содержащее последовательно соединенные приемник контрольного сигнала, вход которого является первым входом устройства, фильтр низкой частоты и блок оценки функции времени, первый блок оценки регулирования, последовательно соединенные блок оценки уровня сигнала, вход которого соединен с входом фильтра низкой регулирования и блок памяти, последовательно соединенные блок оценки функции времени и фильтр низкой частот61 выход которого поцключен к

5 входу приемника контрольного сигнала, второй выход блока оценки регулирования и блок памяти, последовательно соединенные блок оценки функции времени и фильтр низкой частоты, выход которого подключен к входу приемника контрольного сигнала, второй выход блока оценки регулирования подключен к входу фильтра низ15 кой частоты, генератор тактовых импульсов, первый и второй выходы которого подключены к входам блока оценки регулирования и блока оценки уровня сигнала> а третий выход — к ,соответствующим входам блока памя20 ти, переключатель, первый вход которого является вторым входом устройства, второй вход соединен с вторым выходом блока оценки уровня сигнала, первый выход подключен к вто25 рому входу элемента И, выход которого подключен к вторым входам блока памяти, третий вход которого соединен с вторым выходом переключателя и входом генератора тактовых импульсов (патент ФРГ Ф 21б3212, кл, Н 04 В 3/10, 1979).

Однако вследствие переходных влияний в линейных трактах могут появляться частоты биений контрольного напряжения, которые в течение длительного времени (до десяти минут) стабильны по фазе и одинаковы по частоте с тактовои частотои . В результате в течение этого времени продол40 жается процесс регулирования, что приводит к ухудшению качества передаваемой информации, а следовательно, к снижению точности регулирования, 1290543

Устройство работает следующим образом.

На первый вход устройства поступает контрольный сигнал, а на второй вход — сигнал включения, Поступающий на первый вход контрольный сиг55 частоты, и первый элемент И, второй вход которого соединен с выходом переключателя, первый вход которого является вторым входом устройства„ а второй вход соединен с вторым вы- 5 ходом блока оценки уровня сигнала, последовательно соединенные генератор тактовых импульсов.и блок памяти, введены элемент НЕ, второй элемент И, третий элемент И, генератор качающейся частоты, сумматор, второй блок оценки регулирования, вход которого соединен с входом фильтра низкой частоты и с первым входом сумматора, второй вход которого соединен с выходом блока оценки функции времени, а выход подключен к входу первого блока оценки регулирования, первый и второй выходы которого подключены соответственно к IIepBbIM входам второго элемента И и третьего элемента И, второй вход которого объединен с вторым входом второго элемента И и соединен с выходом второго блока оценки регулиро25 вания, а третий вход второго элемента И объединен с третьим входом третьего элемента И и соединен с выходом элемента НЕ, вход которого соединен с выходом первого элемента И, при этом выходы второго элемента И и третьего элемента И подключены соответственно к второму и третьему входам блока памяти, а выход генератора качающейся частоты подклю- 35 чен к входу генератора тактовых импульсов.

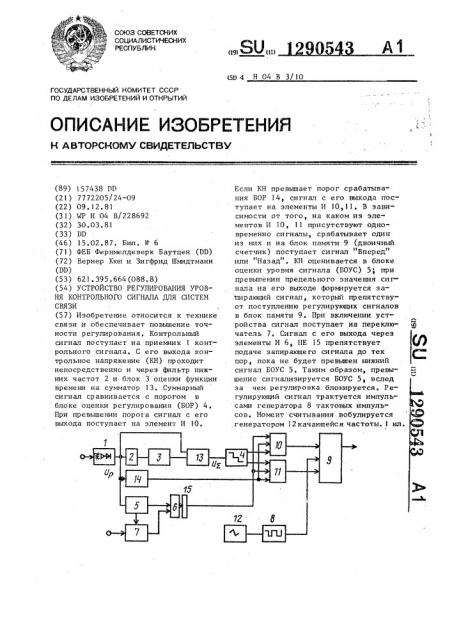

На чертеже приведена структурная электрическая схема предлагаемого устройства. 40

Устройство содержит приемник 1 контрольного сигнала, фильтр нижних частот 2, блок 3 оценки функции времени, первый блок 4 оценки регулирования, блок 5 оценки уровня сигна- 45 ла, первый элемент И 6, переключатель 7, генератор 8 тактовых импульсов, блок памяти 9, второй элемент

И 10, третий элемент И 11 генератор 12 качающейся частоты, сумматор 50

13, второй блок 14 оценки регулирования, элемент НЕ 15, нал преобразуется в приемнике 1 в контрольное напряжение 1, которое через фильтр нижних частот 2 и блок 3 оценки функции времени посту-: пает в сумматор 13, на первый вход которого поступает контрольное напряжение U, Суммарный сигнал U сравнивается в блоке 4 оценки регулирования с порогом, при превышении которого формируется сигнал, поступающий на третий вход элемента И10.

Одновременно в блоке 14 оценки регулирования оценивается контрольное напряжение U р °

При превышении порогов срабатывания на выходе блока 14 формируется сигнал, поступающий на вторые входы элемента И10 и элемента И11.

При наличии на входе одновременно сигнала с выхода блока 4 оценки регулирования и сигнала с выхода блока 14 срабатывает либо элемент И10, либо элемент И11, и на соответствующем выходе формируется сигнал "Впер ед" (1B ) или Назад" (Н ), поступающий в блок памяти 9, например двоичный счетчик, Так как регулирование осуществляется ступенчато, то регулирующий сигнал тактируется импульсами с выхода генератора 8.

Одновременно напряжение Uð поступает в блок 5 оценки уровня сигнала, При превышении предельного значения сигнала на выходе блока 5 формиру" ется запрещающий сигнал, который препятствует поступлению регулирующих сигналов в блок памяти, Таким образом, сигнал "B1 или "Н" только тогда поступает в блок памяти 9, когда также поступает сигнал отсутствия превышения входным сигналом предельного значения на первые входы элемента И10 и элемента И11, При включении устройства сигнал включения через второй вход устройства поступает на переключатель 7, сигнал с выхода которого через элементы И6 и НЕ 15 препятствует подаче запирающего сигнала до тех пор, йока не будет превьппен нижний предел сигнала блока 5, т. е. превьппение сигнализируется блоком 5, затем регулировка блокируется, Первый блок 4 и второй блок 14 оценки регулирования и блок 5 оценки уровня сигнала работают по одному и тому же принципу, Блок 4 и блок 14 выполнены одинаково и имеют порог срабатывания +45 дб.

129054

1О

Формула изобретения

Устройство регулирования уровня контрольного сигнала для систем связи, содержащее последовательно соединенные приемник контрольного сигнала, вход которого является первым входом устройства, фильтр нижних частот и блок оценки функции времени, первый блок оценки регулирования, последовательно соединенные блок оценки уровня сигнала, вход которого соединен с входом

35

Составитель К. Голуб

Редактор В. Ковтун Техред И. Попович Корректор F., Сирохман

Заказ 7917/58 Тираж 658 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб °, д, 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул, Проектная, 4

Учитывая характеристику выпрямителя (не показан) приемника 1 контрольного сигнала, это соответствует пределам срабатывания 9,45В и 10,6В для контрольного напряжения при значении номинального напряжения 10В.

Пределы срабатывания блока 5 составляют +1,75 — 3,5 дБ, что соответствует значениям напряжения 7,9В/12,6В и 6,35B/15,5В соответственно. Данные пределы срабатывания определяют максимально допустимую погрешность ре.гулирования. Блоки 4,14 и 5 содержат по два компаратора, выполненные на интегральных операционных усилителях.

Таким образом, изобретение устраняет вблизи тактовой частоты мешающие частоты биений и улучшает дина- 20 мику регулирования регуляторов контрольных сигналов. Это влияние исключено благодаря тому, что момент считывания вобулируется генератором

12 качающейся частоты, 3 6 фильтра нижних частот, и первый элемент И, второй вход которого соединен с выходом переключателя, первый вход которого является вторым входом устройства, а второй вход соединен с вторым входом блока оценки уровня сигиала„ последовательно соединенные генератор тактовых импульсов и блок памяти, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности регулирования, введены элемент НЕ, второй элемент И, третий элемент И, генератор качающейся частоты, сумматор, второй блок оценки регулирования, вход которого соединен с входом фильтра нижних частот и с первым входом сумматора, второй вход которого соединен с выходом блока оценки функции времени, а выход подключен к входу первого блока оценки регулирования, первый и второй выходы которого подключены соответственно к первым входам второго элемента И и гретьего элемента И, второй вход которого объединен с вторым входом второго элемента И и соединен с выходом второго блока оценки регулирования, а третий вход второго элемента И объединен с третьим входом третье го элемента И и соединен с выходом элемента НЕ, вход которого соединен с выходом первого элемента И, при этом выходы второго элемента И и третьего элемента И подключены соответственно к второму и третьему входам блока памяти, а выход генератора качающейся частоты подключен к входу генератора тактовых импульсов.
