№ 129087

Класс 49h, 36рп

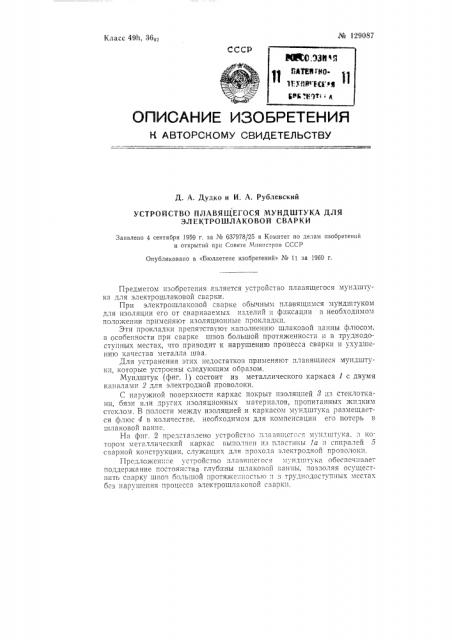

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д. А. Дудко и И. А. Рублевский

УСТРОЙСТВО ПЛАВЯЩЕГОСЯ МУНДШТУКА ДЛЯ

ЭЛЕКТРОШЛАКОВОЙ СВАРКИ

Заявлено 4 сентября 1959 г. за ¹ 637973/25 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 11 за 1960 г.

Предметом изобретения является устройство плавящегося мундштука для электрошлаковой сьарки.

При электрошлаковой сварке обычным плавящимся мундштуком для изоляции его от свариваемых ггзделигг и фиксации в необходимом положении применяют изоляционные прокладки.

Эти прокладки препятствуют наполнению шлаковой ванны флюсом, в осооепности при сварке IIIBQB большой протяженности и в труднодоступных местах, что приводит к нарушению процесса сварки и ухудшению качества металла шва.

Для устранения этих недостатков применяют плавящиеся мундштуки, которые устроены следующим образом.

Мундштук (фиг. 1) состоит из металлического каркаса 1 с двумя каналами 2 для электродной проволоки, С наружной поверхности каркас покрыт изоляцией 8 из стеклоткани, бязи или других изоляционных материалов, пропитанных жидким стеклом, В полости между изоляцией и каркасом мундштука размещается флюс 4 в количестве, необходимом для компенсации его потерь в шлаковой ванне, На фиг. 2 предста влено устройство пля вяпгего- . 1гундштукя. и котором металлический каркас выполнен из пластины 1а и спиралей 5 сварной конструкции, служащих для прокода электродной проволоки.

Предложенп,е устройство плавящегося м, ндштукя обесп чивает поддержание постоянства глуб,гны шлаковой ванньь позволяя осуществить сварку швов оольшой протяже. постыл: з труднодоступчых местах без нарушешгя процесса электрошлаковой сварки, „,Го ) 2ЯО87

П17с;!мет изобретения

%ум

1. Устройство плавя1цег00H мун111птука для электрошлаковой сварки, О т д,1! H а ю щ е е с я т!1171 110, с целью Ос !цествления сва17ки швов большой прая?кеииости и в трудподоступнык 71естак при со7:ранении

I1G CT0H HCTBB . i áH I HI IH. H 80 8 0lI в 1;п1ы, 31j H;I11IT) Ii вы пол!!СH лнческово каркаса с отверст11яа1и ц1я э1сктродной п17оволоки, из1еюще"0 нару>к1!ую изоляцию и запо.ппншого ф.носом.

2. Видоизменение по -!. 1, отл и и а 1о ш с ес я те71, что 71еталли 1сск1!1! Iсаркас л1ундштука вы:lолпоп варн01! констp ë<17èè, сос l OHIlIcl! нз п,!!1 с пlны и 1вп. снира 1 ll .1. l я 3 к! .)О,, . ОЙ il)70:зо, 1 71 H.

О язс(г /

Фиг.2
