Реферат



Изобретение относится к области сельскохозяйственного машиностроения, в частности к копачам для корнеплодов , используемым в корнеплодоуборочных машинах. Цель изобретения - повьшение надежности в работе. Копач для корнеплодов выполнен в виде рамы,, на которой подвешено основание, несущее жестко закрепленные на нем два лемешка. Подвеска основания выполнена в виде шарнира с горизонтальной осью, размещенной над одним из лемешков и вдоль продольной плоскости симметрии копача. Основание с лемешками выполнено колеблющимся вокруг горизонтальной оси шарнира от механизма привода кривошипно-шатунного типа. Лемешки в процессе работы колеблются в разных направлениях относительно выкапываемых корнеплодов, зффективность их работы повьш1ается и корнеплоды извлекаются без травмирования . 2 ил. i (Л 1C ел

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1291

Ш4 А 01 D 25/04

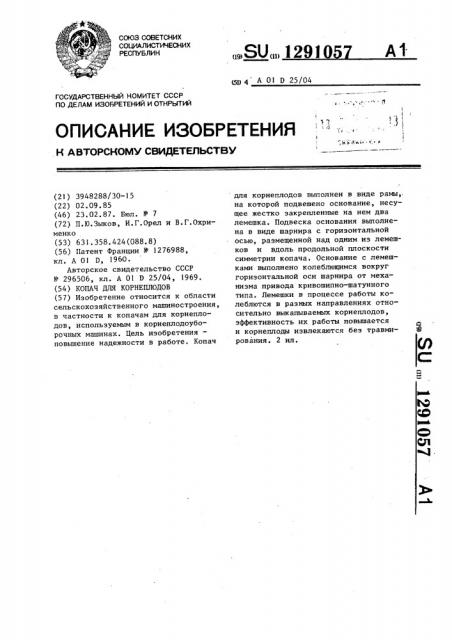

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3948288/30-15 (22) 02.09.85 (46) 23.02.87. Бюл. Ф 7 (72) П.Ю.Зыков, И. Г.Орел и В.Г.Охрименко (53) 631 ° 358.424(088.8) (56) Патент Франции У 1276988, кл. А 01 D 1960.

Авторское свидетельство СССР

Ф 296506, кл. А 01 D 25/04, 1969. (54) КОПАЧ ДЛЯ КОРНЕПЛОДОВ (57) Изобретение относится к области сельскохозяйственного машиностроения, в частности к копачам для корнеплодов, используемым в корнеплодоуборочных машинах. Цель изобретения— повышение надежности в работе. Копач для корнеплодов выполнен в виде рамы, на которой подвешено основание, несущее жестко закрепленные на нем два лемешка. Подвеска основания выполнена в виде шарнира с горизонтальной осью, размещенной над одним из лемешков и вдоль продольной плоскости симметрии копача. Основание с лемешками выполнено колеблющимся вокруг горизонтальной оси шарнира от механизма привода кривошипно-шатунного типа. Лемешки в процессе работы колеблются в разных направлениях относительно выкапываемых корнеплодов, эффективность их работы повышается и корнеплоды извлекаются без травмирования. 2 ил.

1291057

Ф о р м у л а и з о б р е т е н и я

Составитель В. Протурнов

Редактор А,Петров Техред Н.Глущенко Корректор М. Самборская

Тираж b51 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7923/2

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области сельскохозяйственного машиностроения, в частности к копачам для корнеплодов, используемым в корнеплодоуборочных машинах.

Цель изобретения — повышение надежности работы копача.

На фиг.! схематично изображен копач для корнеплодов, вид спереди; на фиг.2 — сечение А-А на фиг.1.

Копач для корнеплодов содержит раму i, несущую основание 2 с двумя жестко закрепленными на нем лемешками 3 и 4. Основание 2 закреплено на раме 1 посредством шарнира с горизонтальной осью 5 и кинематически связано с механизмом 6 привода основания 2 с лемешками 3 и 4 в колебательное движение вокруг горизонтальной оси 5, которая при этом расположена вдоль продольной плоскости симметрии копача и смещена относительно нее в зону над лемешком 3 °

Предлагаемый копач работает следующим образом.

В процессе работы лемешки 3 и 4 колеблются в почве по обе стороны рядка корнеплодов. Приводимые меха3 ниэмом 6, они активно воздействуют на пласт, расшатывают корнеплоды и извлекают их иэ почвы. Благодаря расположению шарнира с горизонталь5 ной осью 5 над лемешком 3 и вблизи от поверхности почвы лемешки колеблются в разных направлениях относительно выкапываемых корнеплодов, эффективность их работы повышается и

10 корнеплоды извлекаются беэ травмирования.

Копач для корнеплодов, содержащий раму, несущую поворотное вокруг горизонтальной оси основание с двумя жестко закрепленными на нем лемешками, связанное кинематически с механизмом привода его в колебательное движение вокруг упомянутой оси, о тл и ч а ю шийся тем, что, с целью повышения надежности работы копача, горизонтальная ось поворота основания с лемешками расположена вдоль продольной плоскости симметрии копача и смещена относительно нее в зону над одним из лемешков.
