Реферат



Изобретение относится к средствам , ограничивающим распространение пламени в технологических коммуникациях химической и газовой промьшленности. Изобретение позволяет повысить надежность работы огнепреградителя за счет увеличения скорости движения отсечного клапана из открытого в закрытое положение. Газ поступает в штуцер 2, проходит через огнепреграждакиций элемент 4 и поднимает клапан 5 до упора. Одновременно через каналы 7 газ поступает в к.амеру 6 и далее через штуцер 3 направляется к потребителю. При загорании газа со стороны потребителя в камеру 6 направляется пламя и воспламеняет находя щийся там горючий газ. При истечении продуктов сгорания из камеры 6 на клапан действует реактивная сила, под давлением которой клапан движется по направлению к посадочному седлу и заклинивается в нем. Проток газа через огнепреградитель прекращается. В то время, когда клапан совершает движение из открытого положения в закрытое, пламя гаснет на огнепреграждающем элементе 4. 1 ил. О) С

СООЗ СОВЕТСКИХ

РЕС(ЪБЛИК (19) (И) (д)) 4 А 62 С 3/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

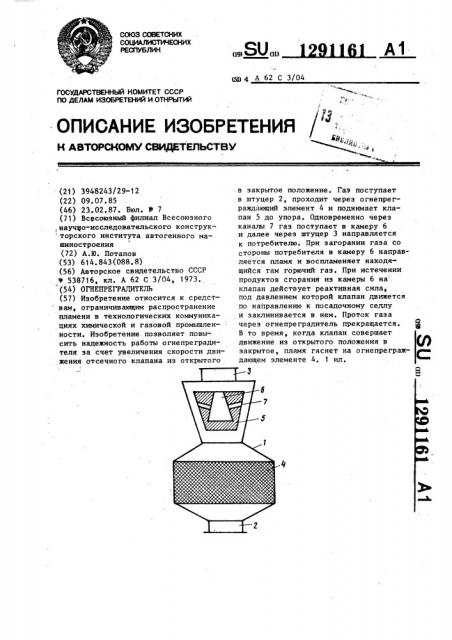

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

° «В

° °

М (21) 3948243/29-12 (22) 09,07.85 (46) 23.02.87. Бюл. Ф 7 (71) Всесоюзный филиал Всесоюзного ,научно-исследовательского конструк торского института автогенного машиностроения (72) А.Ю. Потапов (53) 614.843(088.8) (56) Авторское свидетельство СССР

9 538716 кл. А 62 С 3/04, 1973. (54) ОГНЕПРЕГРАДИТЕЛЬ (57) Изобретение относится к средст вам, ограничивающим распространение пламени в технологических коммуникациях химической и газовой промышленности. Изобретение позволяет повысить надежность работы огнепреградителя sa счет увеличения скорости движения отсечного клапана из открытого в закрытое положение. Газ поступает в штуцер 2, проходит через огнепреграждающий элемент 4 и поднимает клапан 5 до упора. Одновременно через каналы 7 газ поступает в камеру 6 и далее через штуцер 3 направляется к потребителю. При загорании газа со стороны потребителя в камеру 6 направляется пламя и воспламеняет находящийся там горючий гаэ. При истечении продуктов сгорания иэ камеры 6 на клапан действует реактивная сила, под давлением которой клапан движется по направлению к посадочному седлу и заклинивается в нем. Проток газа через огнепреградитель прекращается.

В то время, когда клапан совершает движение из открытого положения в закрытое, пламя гаснет на огнепреграждающем элементе 4. 1 ил.

1291161

Изобретение относится к средствам, ограничивающим распространение пламени в технологических коммуникациях химической и газовой промьппленности, Цель изобретения — повышение надежности работы огнепреградителя путем увеличения скорости движения отсечно го клапана из открытого в закрытое положение.

На чертеже показан предлагаемый огнепреградитель, разрез.

Огнепреградитель состоит из корпуса 1 с входным 2 и выходным 3 штуцерами, внутри которого размещен огнепреграждающий элемент 4 и конический отсечной клапан 5, находящийся в сво" бодном положении. Внутри клапана 5 сделана камера 6 в форме усеченного конуса. Клапан имеет также каналы 7, которые соединяют камеру 6 с полостью огнепреградителя и расположены под углом 90 к образующей поверхнос-1 ти камеры 6, чтобы истекаемый через них газ сообщал клапану движение вер25 тикально вниз.

Огнепреградитель работает следующим образом.

Газ поступает в штуцер 2, проходит через огнепреграждающий элемент 4 и поднимает клапан 5 до упора. Одновре- О менно через каналы 7 газ поступает в полость камеры 6 и далее через шту-, цер 3 направляется к потребителю.

Суммарная площадь проходного сечения каналов 7 равна или больше площади 35 проходного сечения огнепреграждающего элемента 4, иначе на отсечном клапане непроизвольно теряется рабочее давление газа.

При загорании газа со стороны пот- 40 ребителя в камеру 6 направляется пламя и воспламеняет находящийся там горючий газ. При истечении продуктов сгорания из камеры 6 на клапан действует реактивная сила, под давлением 45 которой клапан движется по направле- нию к посадочному седлу и заклинива-. ется в нем. Проток газа через огнепреградитель прекращается. В то время, когда клапан совершает движение 50 из открытого положения в закрытое, пламя гаснет на огнепреграждающем элементе 4.

S5

Работоспособность предлагаемого огнепреградителя в различных возможных режимах расхода рабочего газа и

-его горения следующая.

Расход рабочего газа равен номинальному. В этом случае отсечной клапан 5 находится в крайнем верхнем положении. Газ из корпуса 1 огнепреградителя через каналы 7 попадает в камеру б и далее по газоотводящему штуцеру 3 подается к потребителю.

Взрывная волна, поступающая в корпус огнепреградителя со стороны потребителя, воздействует на клапан и посылает его в посадочное седло.

Расход газа меньше номинального.

В этом случае отсечной клапан 5 находится в подвешенном" состоянии т.е. где-то между посадочным седлом и газоотводящим патрубком. Рабочий газ из корпуса 1 огнепреградителя поступает к потребителю, проходя как через каналы 7 и сопло 6, так и минуя их, т.е. обтекая клапан 5. При горении газа происходит силовое нагружение клапана и его заклинивание в седле, Со стороны потребителя газа в огнепреградитель приходит сверхзвуковой режим горения, т.е. детонация.

В этом случае на отсечной клапан 5 воздействует в первую очередь ударная волна, а потом происходит воспламенение горючего газа в камере 6, и на отсечной клапан 5 дополнительно воздействует реактивная сила истечения продуктов сгорания из камеры 6. Под действием этих двух сил

{реактивной и ударной волны) клапан 5 отсекает поток рабочего газа заклиниванием в посадочном седле.

Со стороны потребителя в огнепреградитель приходит дозвуковой режим горения рабочего газа, т.,е. дефлаграция, В этом случае ударной волны нет.

Дефлаграционное пламя поджигает горючий газ в камере 6 и на клапан 5 начинает действовать реактивная сила истечения продуктов сгорания из камеры 6 ° Под действием ее клапан заклинивается в посадочном седле.

Ф о р м у л а изобретения

Огнепреградитель, содержащий корпус с входным и выходным штуцерами, огнепреградительный элемент и отсечной клапан, выполненный в виде усеченного конуса, меньшим основанием обращенного в сторону огнепреграждающего элемента, о т л и ч а ю щ и й1291161

Составитель А. Юдахин

Техред Л.Сердюкова Корректор А. Тяско

Редактор И. Горная

Заказ 64/7 Тираж 430

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 с я тем, что, с целью повышения надежности работы огнепреградителя путем увеличения скорости движения отсечного клапана из открытого в закрытое положение, в отсечном клапане выполнена камера в форме усеченного конуса с открытым меньшим основанием, обращенным в сторону выходного штуце,ра, при этом в стенке клапана выполнены каналы для сообщения полости ка- ° меры с полостью огнепреградите ля.
