Замок для соединения бортов формы

Замок для соединения бортов формы

Иллюстрации

Показать все

Реферат



Изобретение относится к замкам для соединения бортов формы. Цель изобретения - облегчение процесса распалубки. Замок состоит из откидного болта 1, шарнирно закрепленного на борту 2 посредством поворотной серьги 3, гайки 4, установленной на свободном конце болта, накладки 5, закрепленной на смежном борту 6, съемной скобы 7 и поворотного упора 8, шарнирно установленного на кронштейне 9 поддона и контактирующего с поворотной серьгой. 5 ил. (Л N3 СО N ю N3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1138328 (21) 3879285/29-33 (22) 08.04.85 (46) 23.02.87. Бюл. № 7 (71) Ташкентский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) В. Х. U,oé, Г. С. Глазков и В. М. Горбенко (53) 69.057.53 (088.8) (56) Авторское свидетельство СССР № 1138328, кл. В 28 В 7/02, 1978. (54) ЗАМОК ДЛЯ СОЕДИНЕНИЯ БОРТОВ ФОРМЫ

„„SU„„1291420 А 2 (51)4 В28В702 (57) Изобретение относится к замкам для соединения бортов формы. Цель изобретения — облегчение процесса распалубки.

Замок состоит из откидного болта 1, шарнирно закрепленного на борту 2 посредством поворотной серьги 3, гайки 4, установленной на свободном конце болта, накладки 5, закрепленной на смежном борту 6, съемной скобы 7 и поворотного упора 8, шарнирно установленного на кронштейне 9 поддона и контактирующего с поворотной серьгой.

5 ил.

1291420

Изобретение относится к замкам для соединения бортов форм, применяемых при агрегатно-поточной и стендовой технологии производства, и является усовершенствованием основного изобретения по авт. св. № 1138328.

Цель изобретения — облегчение процесса распалубки.

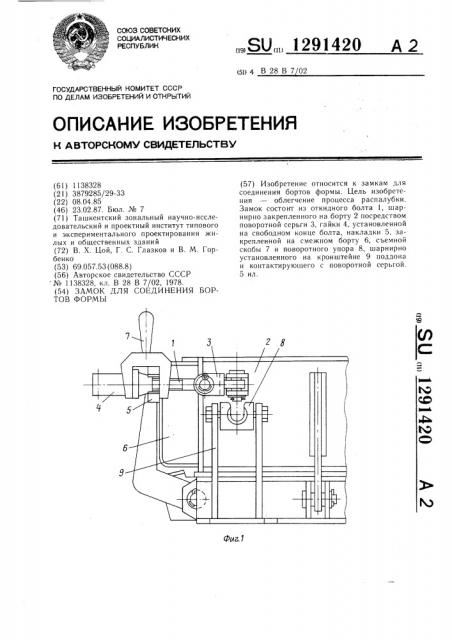

На фиг. 1 показан замок, общий вид; на фиг. 2 — то же, открытое положение; на фиг. 3 и 4 — разрез А-А на фиг. 2 соответственно в открытом и закрытом положениях; на фиг. 5 — узел крепления поворотной опоры на кронштейне поддона.

Замок состоит из откидного болта 1, шарнирно закрепленного на борту 2 посредством поворотной серьги 3, гайки 4, установленной на свободном конце болта, накладки 5, закрепленной на смежном борту 6, съемной скобы 7 и поворотного упора 8, шарнирно установленного на кронштейне 9 поддона и контактирующего с поворотной серьгой 3.

Работа замка происходит следующим образом.

Сначала отрывают от изделия борт 6 с накладкой 5 при помощи поворотной скобы 7, затем гайку 4 с откидным болтом 1 устанавливают в гнездо поворотного упора и при завинчивании гайки 4 за счет возникающего при этом усилия натяжения происходит отрыв борта 2 от изделия.

Шарнирное соединение откидного болта 1 посредством поворотной серьги 3 с возможностью его поворота в горизонтальной и вертикальной плоскостях и наличие поворотного упора 8, контактирующего с поворотной серьгой, обеспечивает открывание бортов 2 и 6.

Формула изобретения

Замок для соединения бортов формы по авт. св. № 1138328, отличающийся тем, что, с целью облегчения процесса распалубки, он снабжен смонтированным на поддоне формы поворотным упором, а болт выполнен с поворотной серьгой, контактирующей с поворотным упором.

1291420

1291420

Составитель М. Барбашева

Редактор Е. Папп Техред И. Верес Корректор Г. Решетник

Заказ 90/20 Тираж 525 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
