Стекло для теплозащитных светофильтров

Стекло для теплозащитных светофильтров

Иллюстрации

Показать все

Реферат



Изобретение относится к составам теплозащитных светофильтров с упуч шеннЫми теплофизическими свойствами. С целью снижения коэффициента линейного термического расширения и повышения термостойкости стекло для теплозащитных светофильтров содержит, мас.%: Р.Об 65,99-77,49; 3,69- 7,67; ZnO 2,71-9,59; FeO 2,16-4,2; YjOg 7,75-19,43; SnOj 0,36-0,73, КЖР

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.Я0„„1291562

А1 (51)4 С 03 С 3/17

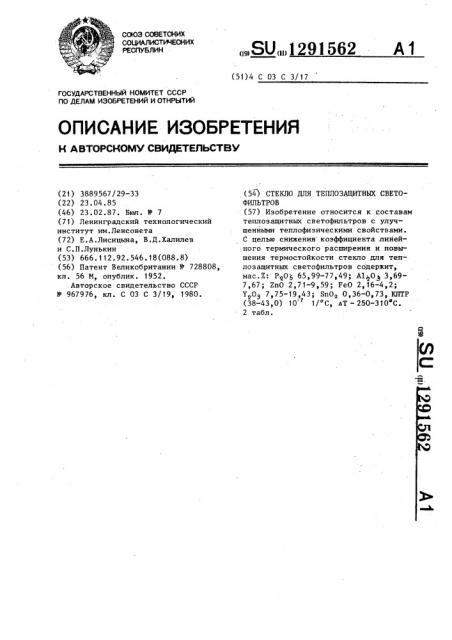

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3889567/29-33 (22) 23.04.85 (46) 23.02.87. Бюл. 9 7 (71) Ленинградский технологический институт им.Ленсовета (72) Е.А.Лисицына, В.Д.Халилев и С.П.Лунькин (53) 666. 1 12.92. 546. 18(088.8) (56) Патент Великобритании Ф 728808, кл. 56 М, опублик. 1952.

Авторское свидетельство СССР

В 9679?6, кл. С 03 С 3/19, 1980. (54) СТЕКЛО ДЛЯ ТЕПЛОЗАЩИТНЫХ СВЕТОФИЛЬТРОВ (57) Изобретение относится к составам теплозащитных светофильтров с улучшенными теплофизическими свойствами.

С целью снижения коэффициента линейного термического расширения и повышения термостойкости стекло для теплозащитных светофильтров содержит, мас.%: Р О 65,99-77,49; А1 0 3,697,67; ZnO 2,71-9,59; FeO 2,16-4,2;

У 03 7,75-19,43; БпО 0,36-0,73, КЛТР (38-43,0) 10 1/ С, ьТ - 250-310 С.

2 табл.

65,99-77,49

3,69-7,67

2,7 1-9,59

2,t6-4,2

7,75-19,43

0,36-0,73

Р20

А12 Оя

ZnO

FeO

У2 О9

SnO>

Таблица1

Содержание компонентов, мас,, в составе стекла

2 3 4 5

Компоненты

I l 1

65, 99

68,85

67,36

67,24

75,28

77,49

P О

7,67

6,91

6,04

3,69

5,25

6,13

А12 О

4,15

2,71

5,48

9,59

8,37

3,7

ZnO

17,02

15,32

19,43

13,38

1t 54

7,75

У 0

FeO

3,2

4,2

3,2

2,16

3,21

4,2

0,55

0,55

0,73

0,36

0,57

0,73

SnO2

1 129156

Изобретение относится к составам оптических стекол, которые могут быть использованы для изготовления теплозащитных светофильтров с улучшенными теплофизическими свойствами, 5

Цель изобретения - снижение коэффициента линейного термического расширения и повьппение термостойкости.

Конкретные составы стекол приведены в табл.1. 10

Стекло синтезируют в газовой печи в кварцевых тиглях емкостью 1 л при

1400 С. Шихту составляют из реактивов марок ч,х.ч. Используют следующие реактивы: NH Н Р04, Zn0, Al(ÐOр)3 ф

2+

Для реализации и стабилизации Fe в шихту вводят технологические добавки, в качестве которых служит уголь и олово в соотношениях Fe 03 . С: Sn =

=1:3:0 3. В процессе синтеза первоначально уголь, окисляясь до С02, улетучивается из расплава, затем олова в расплаве переходит в SnO<, создавая необходимые условия для стабилизации железа в двухвалентном состоянии.

Значение КЛТР и термостойкости стекол приведены в табл.2.

Стекло имеет интегральное пропуска-30 ние в видимой области спектра с сох2 2 ранением правильной цветопередачи низкий коэффициент термического расширения и высокую термостойкость.

Таким образом, укаэанное стекло может применяться для изготовления теплозащитных светофильтров с повышенной термостойкостью, которые могут работать в кинопроекционных установках с источниками излучения повьппенной мощности..

Формула изобретения

Стекло для теплозащитных светофильтров, включающее Р О, А1 20

Zn0 оксид железа, о т л и ч а ю— щ е е с я тем, что, с целью снижения коэффициента линейного термического расширения и повьппения термостойкос" ти, оно дополнительно содержит Y О

SnO<, а в качестве оксида железа FeO при следующем соотношении компонентов, мас. :

1291562

Таблица 2

КЛТР, с .- eo-woo c х 1 0 1/град.

Состав стекла

Термостойкость, Ы, C

40,0

285

4115

275

43,0

250

42,0

255

290

40,0

38,0.

310

Составитель Г.Каменских

Редактор Н.Гунько Техред Л.Олейник Корректор М. Пожо

Заказ 1170/27 Тираж 428 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная, 4
