Реферат



изобретение позволяет повысить несущую способность балки и снизить металлоемкость . Каркас содержит верхнюю и нижнюю продольную арматуру 1, поперечную арматуру 2, арматурные отгибы 3 и опорные пластины 4, связанные между собой соединительными элементами в виде вертикальных арматурных стержней 5. Продольная арматура 6, приваренная одними концами внахлест к пластинам 4, со свободной длиной не менее 20 ее диаметров служит в качестве анкерных стержней для повышения степени анкеровки пластин в бетоне. При эксплуатации соединительные стержни 5 не вызывают расслоения бетона, как это имеет место при выполнении соединительных элементов в виде косынок из металлических пластин. 1 ил. ш (Л to ;о О5 00 ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (ю 4 E 04 С 5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3975078/29-33 (22) 13.08.85 (46) 23.02.87. Бюл. № 7 (71) Проектный и научно-исследовательский институт «Донецкий Промстройниипроект» (72) А. Н. Семенец (53) 691.87-427 (088.8) (56) Авторское свидетельство СССР № 850834, кл. Е 04 С 5/06, 1979.

Авторское свидетельство СССР № 1013600, кл. Е 04 С 5/06, 1981.

Авторское свидетельство СССР № 876916, кл. Е 04 С 5/00, 1980.

Ä;SUÄÄ 1291685 А1 (54) АРМАТУРНЪ|Й КАРКАС ЖЕЛЕЗОБЕТОННОЙ БАЛКИ (57) Изобретение позволяет повысить несущую способность балки и снизить металлоемкость. Каркас содержит верхнюю и нижнюю продольную арматуру 1, поперечную арматуру 2, арматурные отгибы 3 и опорные пластины 4, связанные между собой соединительными элементами в виде вертикальных арматурных стержней 5. Продольная арматура 6, приваренная одними концами внахлест к пластинам 4, со свободной длиной не менее 20 ее диаметров служит в качестве анкерных стержней для повышения степени анкеровки пластин в бетоне. При эксплуатации соединительные стержни 5 не вызывают расслоения бетона, как это имеет место при выполнении соединительных элементов в виде косынок из металлических пластин. 1 ил.

1291685

Формула изобретения

Составитель В. Герасимов

Редактор О. Бугир Техред И. Верес Корректор Л. Пилипенко

Заказ 212/33 Тираж 666 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к арматурным каркасам железобетонных изделий типа балок.

Цель изобретения — повышение несущей способности балки и снижение металлоемкости.

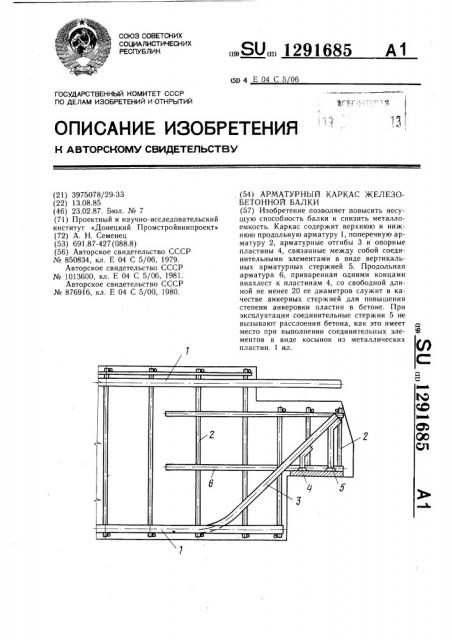

На чертеже схематически изображен арматурный каркас в опорной части железобетонной балки.

Арматурный каркас содержит верхнюю и нижнюю продольную арматуру 1, попереч ную арматуру 2, арматурные огибы 3 и опорные пластины 4, связанные между собой соединительными элементами в виде вертикальных арматурных стержней 5, приваренных концами соответственно к отгибам 3 и пластинам 4. Промежуточная продольная арматура 6, приваренная одними концами внахлест к пластинам 4, со свободной длиной не менее 20 ее диаметров служит в качестве анкерных стержней для повышения степе ни анкеровки опорных пластин 4 в бетоне.

При формовании железобетонной балки бетон свободно заполняет пространство между опорными пластинами 4, отгибами 3 и.арматурными стержнями 5, образуя монолитную опорную часть балки, что повышает ее несущую способность. На монтажной и эксплуатационной стадиях работы балки опорная часть балки воспринимает и рав- номерно передает на остальные элементы арматурного каркаса изгибающий и крутящие моменты, а также поперечную силу.

При этом арматурные стержни 5 не вызывают расслоения бетона на опорной части балки, как это имеет место при выполнении соединительных элементов в виде пластинчатых косынок с отверстиями.

Изобретение позволяет повысить несущую способность железобетонных балок за счет упрочнения армирования их опорных частей. При этом снижается также металлоемкость арматурного каркаса за счет замены соединительных элементов между арматурными отгибами и опорными пластинами в виде пластинчатых косынок на вертикальные арматурные стержни, а также за счет выполнения анкерных стержней в виде промежуточной продольной арматуры.

Арматурный каркас железобетонной балки, содержащий продольную и поперечную арматуру, арматурные отгибы и опорные пластины, связанные между собой соединительными элементами, и анкерные стержни, отличающийся тем, что, с целью повышения несущей способности балки и снижения металлоемкости, соединительные элементы выполнены в виде вертикальных арматурных стержней, прикрепленных концами соответственно к арматурным отгибам и опорным пластинам, а анкерные стержни — в виде промежуточной продольной арматуры, прикрепленной одними концами внахлест к опорным пластинам, со свободной длиной не менее 20 и ее диаметров.
