Реферат



Изобретение м.б. использовано в компрессионных холодильных машинах , работающих на смеси холодильных агентов, один из к-рых служит растворяющей средой для масла. Целью изобретения является упрощение к-ции и снижение энергозатрат. Пат рубок 4 для выпуска растворенного в хладоне масла расположен внутри центральной трубы 2 для ввода смеси . Лабиринтная система перегородок выполнена в виде шайб (Ч) 5,6, укрепленных на трубе 2 и через одну контактирующих с корпусом 1 (Ш 6). В Ш 6 вьшолнены дугообразные переточные отверстия 9, что дало возможность установить Ш 5,6 с помощьюустановочных колец 7 только на трубе 2 и отказаться от установочных колец на корпусе. Перепуск растворяющей среды с маслом из маслоотделителя в компрессор осуществляется при остановке последнего и не связан с эн.ергетическими потерями. 2 ил. а (Л со о:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК (19) (И) А1 (»)4 Р 25 В 43/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3924047/23-06 (22),,05.05.85 (4б) 23.02.87. Бюл. У 7 (71) Одесский технологический институт холодильной промышленности (72) Б.В.Федоренко и Л.В.Бажанов (53) 621.574 (088.8) (56) Вайнштейн В.д. и др. Низкотемпературные холодильные установки.

M. Пищевая промышленность, 1972, с. 147

Авторское свидетельство СССР

1(1135977, кл. F 25 В 43/02, 1983. (54) МАСЛООТДЕЛИТЕЛЬ (57) Изобретение м.б. использовано в компрессионных холодильных машинах, работающих на смеси холодильных агентов, один иэ к-рых служит растворяющей средой для масла. Целью изобретения является упрощение к-ции и снижение энергозатрат. Патрубок 4 для выпуска растворенного в хладоне масла расположен внутри центральной трубы 2 для ввода смеси. Лабиринтная система перегородок выполнена в виде шайб (Ш) 5,6, укрепленных на трубе 2 и через одну контактирующих с корпусом 1 (Ш 6).

В Ш 6 выполнены дугообразные переточные отверстия 9, что дало возможность установить Ш 5 6 с помощью. установочных колец 7 только на трубе 2 и отказаться от установочных колец на корпусе. Перепуск растворяющей среды с маслом из маслоотделителя в компрессор осуществляется при остановке последнего и не связан с энергетическими потерями. 2 ил.

1291796

Изобретение относится к холодиль,ной технике, а именно к устройствам отделения масла в компрессионных холодильных машинах, работающих на смеси холодильных агентов. 5

Цель изобретения — упрощение конструкции и снижение энергозатрат.

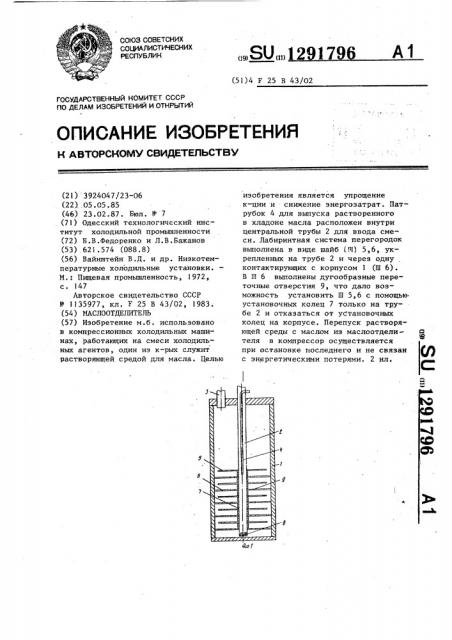

На фиг.1 представлен маслоотделитель; на фиг.2 — шайба лабиринтной перегородки.

Маслоотделитель содержит корпус

1, центральную трубу 2, выпускной патрубок 3 для паров рабочей смеси, .выпускной патрубок 4 для растворяющей среды с маслом, шайбы (перегородки) 5, шайбы (перегородки) 6, укрепленные на корпусе, установочные кольца 7, в трубе 2 выложена перфорация 8, а в шайбах 6 — дугообразные отверстия 9, Маслоотделитель работает следующим образом.

При работе холодильной машины пары рабочей смеси после компрессора подаются в маслоотделитель через цент25 ральную трубу 2. Легкоконденсирующийся компонент рабочей смеси — растворяющаяся среда конденсируется, и жидкость заполняет объем маслоотделителя. Легкоконденсирующийся компонент обладает высокой растворимостью применяемого смазочного масла. Прохо- дя через перфорацию 8 трубы 2, рабочий поток дробится на мелкие пузыри и попадает в систему лабнринтных пере-35 городок 5 и 6. При движении потока по лабиринту чередуются сжатие и расширение потока ввиду постоянного измене ния прохоДного сечения в лабиринте.

Изменение направления движения потока, градиента давления в потоке, дисперсность и длительный контакт потока рабочей смеси с растворяющей средой приводят к отделению масла из потока и растворению масла в раство- 45 ряющей среде.

При остановке компрессора, когда холодильная машин» работает в цикличйом режиме, происходит уравнение давления между трубой 2 и объемом маслоотделителя. Растворяющая среда с маслом через перфорацию 8 поступает в трубу 2. Когда уровень жидкости достигает выпускного патрубка 4, она начинает в нем дросселировать= ся и подается на всасывание компрессора. Находясь на всасывании компрессора, где давление в данный момент времени ниже, растворяющая среда испаряется, а масло возвращается в картер компрессора. Такой перепуск растворяющей среды с маслом из маслоотделителя в компрессор не связан с энергетическими потерями, так как осуществляется при остановке компрессора холодильной машины.

Применение предлагаемой конструкции маслоотделителя шайб 6 с дугообразными отверстиями 9 (фиг.2) для создания системы лабиринтных перегородок дает возможность установить шайбы 5 и 6 только на трубе 2 с по- ,мощью установочных колец 7, что позволяет отказаться от установочных колец на корпусе.

Ф о р м у л а и э о б р е т е н и я

Маслоотделитель преимущественно для компрессионной холодильной машины, работающей на смеси хладонов, один из которых служит растворяющей средой для масла, содержащий вертикальный цилиндрический корпус с центральной трубой для ввода смеси, патрубками для выпуска паров и раст«оренного в хладоне масла, лабиринт-. ную систему перегородок в виде шайб, укрепленных на центральной трубе и через одну контактирующих с корпусом, отличающийся тем, что, с целью упрощения конструкции и снижения энергозатрат; патрубок для выпуска растворенного в хладоне масла расположен внутри центральной трубы, а в шайбах, контактирующих с корпусом, выполнены дугообразные переточные отверстия °

1291 796

Составитель Н.Олейник

Техред В.Кадар Корректор Е.Сирохман

Редактор 0.10рковецкая

Заказ 221/39

Тираж 426 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4
